Специальный инструмент
![]() | Приспособление для затягивания хомутов чехлов 204-169 (14-044) |
![]() | Съемник для подшипников/ зубчатых колес 205-310 (15-091) |
![]() | Съемник для подшипников/ зубчатых колес 205-311 (15-092) |
![]() | 308-046 (16-016) 308-046 (16-016) |
Общее оборудование
- Зажимной ключ (Hazet 1847-1)
- Разводные плоскогубцы для стопорного кольца
Наименование | Спецификация |
Консистентная смазка для внутреннего шарнира | XS4C-M1C230-BA |
Снятие
1. Снимите ведущую полуось. За дополнительной информацией обратитесь к главе Левая полуось / Правая полуось имеющейся в этом разделе.
2.
ПРЕДОСТЕРЕЖЕНИЕ: Используйте тиски с защитными накладками для губок.
ПРИМЕЧАНИЕ: Зажмите промежуточный вал в тисках.
Зажмите шарнир равных угловых скоростей в тисках и отсоедините корпус треножного шарнира.
- 1.Перережьте зажимы чехла и отбракуйте их за дальнейшей ненадобностью.
- 2.Отведите чехол назад.
![](https://www.fordbook.ru/img/focus/0213.jpg)

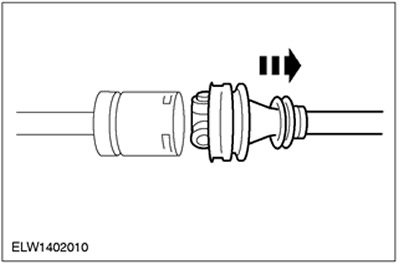

3. Рассоедините треножный шарнир.
- Удалите консистентную смазку.
![](https://www.fordbook.ru/img/focus/0214.jpg)

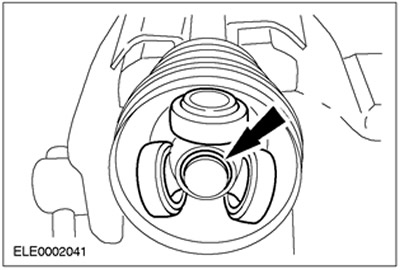

4. Снимите стопорное кольцо.
![](https://www.fordbook.ru/img/focus/0215.jpg)

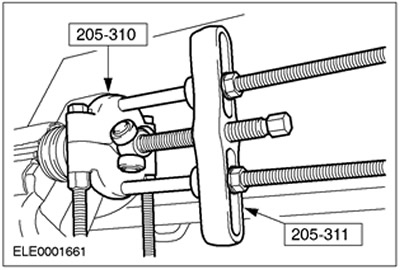

5. Отсоедините треножный шарнир, используя специальный инструмент.
- Снимите чехол и отбракуйте его за дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/0216.jpg)
Установка

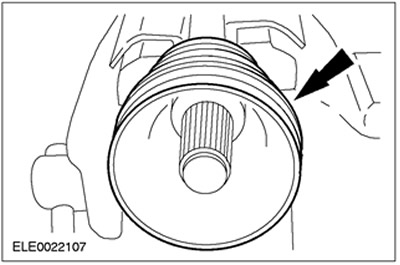

1. Установите новый чехол.
![](https://www.fordbook.ru/img/focus/0217.jpg)

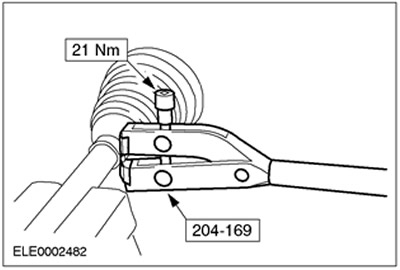

2.
ПРИМЕЧАНИЕ: Замените зажим чехла.
Установите новый внутренний зажим чехла, используя специальный инструмент.
![](https://www.fordbook.ru/img/focus/0218.jpg)
3.
ПРИМЕЧАНИЕ: Фаска обращена в направлении передней полуоси.
Установите треножный шарнир, используя специальный инструмент.
- Надвиньте чехол.
- Установите треножный шарнир на место, на переднюю ведущую полуось.
![](https://www.fordbook.ru/img/focus/0219.jpg)

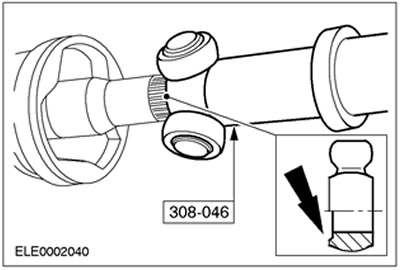

4.
ПРИМЕЧАНИЕ: Используйте новое стопорное кольцо.
Установите пружинное кольцо треножного шарнира.
![](https://www.fordbook.ru/img/focus/0220.jpg)
5.
ПРЕДОСТЕРЕЖЕНИЕ: В шарнир равных угловых скоростей не следует набивать более 120 г консистентной смазки.
Наполните шарнир равных угловых скоростей консистентной смазкой .

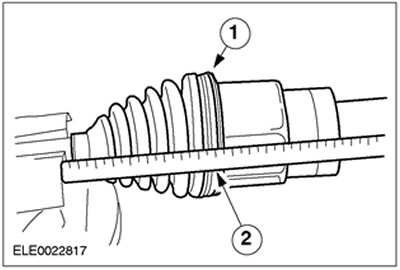

6. Соберите шарнир равных угловых скоростей.
- 1.Вставьте небольшую отвертку под кромку защитного чехла, чтобы выпустить воздух.
- 2.Сдвиньте шарнир равных угловых скоростей до упора, затем вытяните его назад на 20 мм.
![](https://www.fordbook.ru/img/focus/0221.jpg)

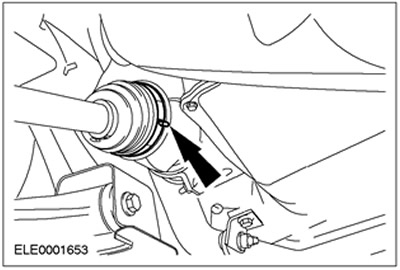

7.
ПРИМЕЧАНИЕ: Замените зажим чехла.
Установите новый наружный зажим чехла, используя разводной ключ .
![](https://www.fordbook.ru/img/focus/0222.jpg)
8. Установите ведущую полуось. За дополнительной информацией обратитесь к главе Левая полуось / Правая полуось имеющейся в этом разделе.
