Двигатель OHV
Масляный насос двигателя OHV
![](https://www.fordbook.ru/img/escort/1935.jpg)

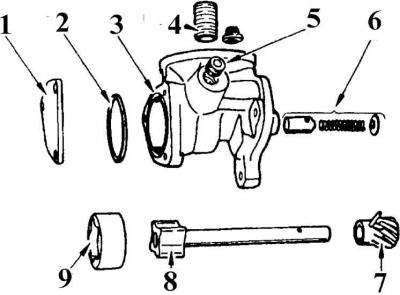

1 – крышка насоса; 2 – уплотнительное кольцо; 3 – корпус; 4 – резьбовая пробка; 5 – пробка; 6 – редукционный клапан; 7 – приводная шестерня; 8 – ротор; 9 – внешняя шестерня насоса
Масляный насос расположен снаружи блока цилиндров двигателя, с передней стороны.
![](https://www.fordbook.ru/img/escort/1936.jpg)

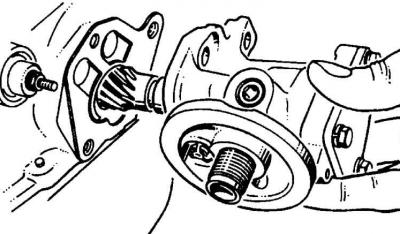

1. Отвинтить 3 болта крепления насоса и снять его.
2. Удалить старую прокладку.
3. Перед установкой нового насоса его предварительно необходимо залить моторным маслом.
Двигатель CVH
Снятие
1. Поднять переднюю часть автомобиля и слить масло из двигателя.
2. Снять клиновый и зубчатый ремни.
![](https://www.fordbook.ru/img/escort/1937.jpg)

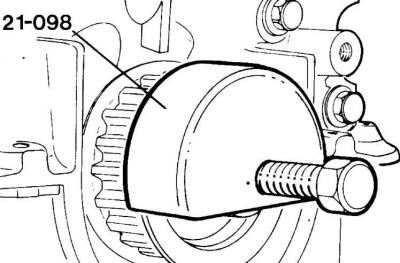

3. Снять зубчатый шкив с коленчатого вала с помощью приспособления Ford 21-098 и разгонную шайбу.
4. Извлечь уплотнительное кольцо коленчатого вала.
5. Снять масляный картер.
![](https://www.fordbook.ru/img/escort/1938.jpg)

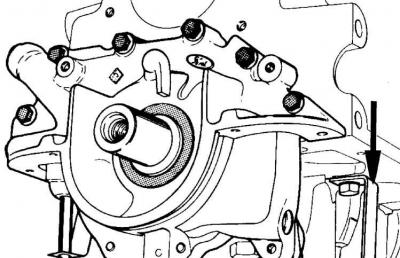

6. Отвинтить кронштейн крепления маслоприемника (указан стрелкой).
7. Отвинтить корпус насоса и снять насос вместе с маслоприемником.
Установка
Перед установкой нового насоса его предварительно необходимо залить моторным маслом.
![](https://www.fordbook.ru/img/escort/1939.jpg)

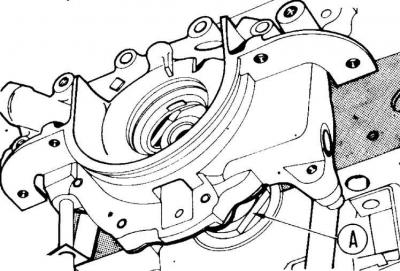

1. Установить масляный насос вместе с маслоприемником и новой уплотнительной прокладкой (А) на шейку коленчатого вала и затянуть болты крепления насоса моментом 10 Нм.
2. Привинтить кронштейн маслоприемника.
![](https://www.fordbook.ru/img/escort/1940.jpg)

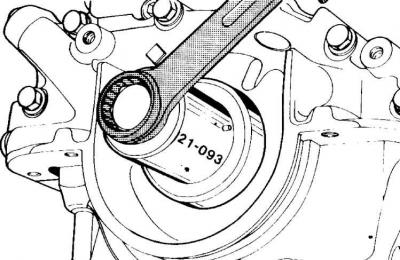

3. Установить новое уплотнительное кольцо, предварительно смазав рабочие кромки кольца моторным маслом. Для установки уплотнительного кольца использовать приспособление Ford 21-093 или отрезок соответствующей трубы.
4. Установить на коленчатый вал разгонную шайбу выпуклой стороной наружу и зубчатый шкив и запрессовать его с помощью ременного шкива и болта крепления.
5. Установить зубчатый и клиновый ремни.
6. Установить масляный картер, опустить автомобиль и залить в двигатель моторное масло.
Дизельный двигатель
Масляный насос дизельного двигателя 1,8 дм3
![](https://www.fordbook.ru/img/escort/1941.jpg)

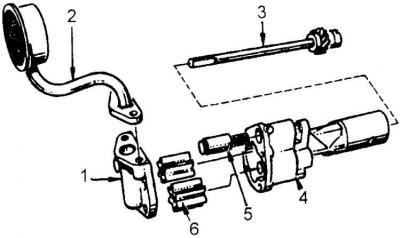

1 – крышка; 2 – маслоприемник; 3 – вал с шестерней; 4 – корпус; 5 – клапан; 6 – шестерня
На дизельном двигателе снятие и установка масляного насоса производится таким же образом, как и на двигателе CVH.
