Двигатели с карбюратором и системой впрыска CFI
![]() | ![]() |

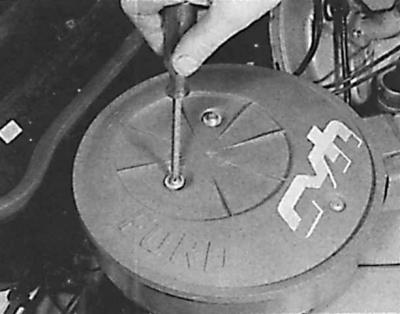

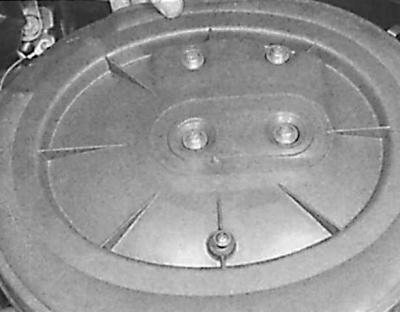

1. Отвинтить винты или болты и снять крышку воздушного фильтра (слева – двигатель 1,3 л CVH, справа – двигатель 1,4 л CVH).
![](https://www.fordbook.ru/img/escort/1596.jpg)

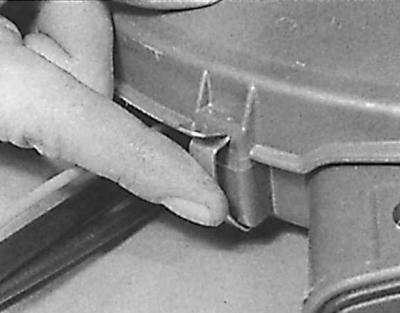

2. При наличии освободить зажимы по периметру корпуса воздушного фильтра.
![](https://www.fordbook.ru/img/escort/1597.jpg)

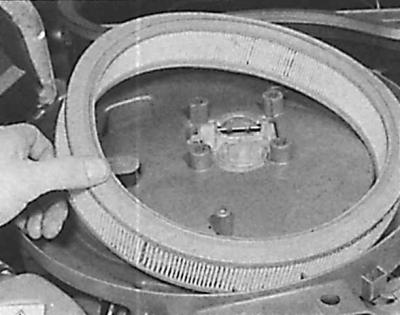

3. Снять крышку, извлечь фильтрующий элемент воздушного фильтра и очистить внутреннюю часть корпуса воздушного фильтра.
4. Установить новый фильтрующий элемент и крышку воздушного фильтра.
Двигатели с системой впрыска Bosch K-Jetronic
1. Снять провод массы с аккумулятора.
![](https://www.fordbook.ru/img/escort/1598.jpg)

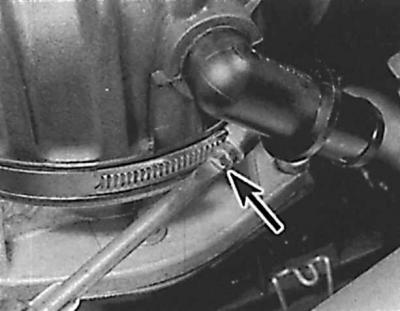

2. Ослабить хомуты (стрелка) крепления воздушного патрубка.
![](https://www.fordbook.ru/img/escort/1599.jpg)
3. Снять воздушный патрубок с измерителя потока воздуха.
![](https://www.fordbook.ru/img/escort/1600.jpg)

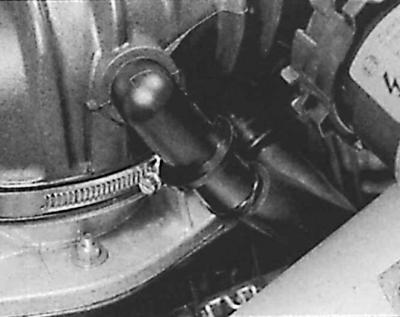

4. Потянув, снять шланг с клапана выключателя.
5. Отвинтить 6 винтов крепления измерителя потока воздуха.
![](https://www.fordbook.ru/img/escort/1601.jpg)

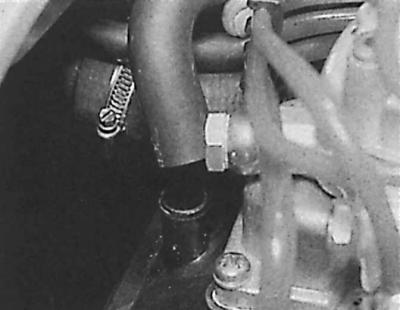

6. Освободить пружинные зажимы, крепящие крышку воздушного фильтра, и отсоединить шланг от крышки.
![](https://www.fordbook.ru/img/escort/1602.jpg)
7. Поднять измеритель потока воздуха вместе с прокладкой и повернуть его в сторону.
![](https://www.fordbook.ru/img/escort/1603.jpg)

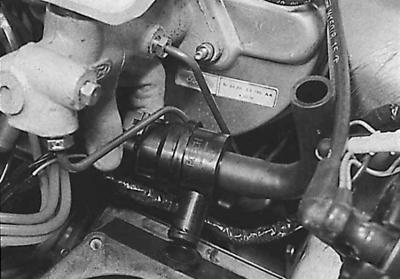

8. Снять клапан выключателя с задней части крышки.
![](https://www.fordbook.ru/img/escort/1604.jpg)
9. Снять крышку воздушного фильтра.
![](https://www.fordbook.ru/img/escort/1605.jpg)

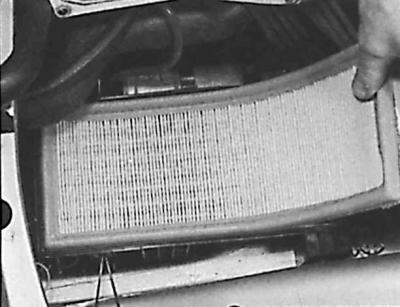

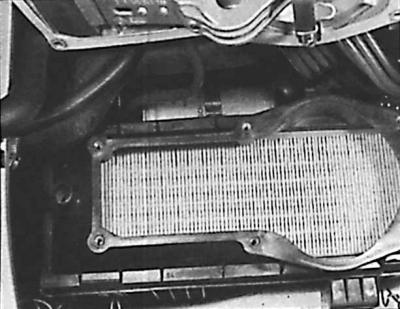

10. Извлечь фильтрующий элемент воздушного фильтра.
11. Установка производится в последовательности, обратной снятию.
![](https://www.fordbook.ru/img/escort/1606.jpg)

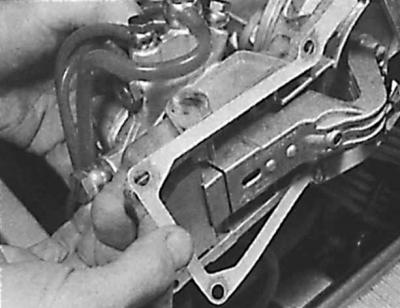

12. Проверить правильность установки прокладки.
Двигатели с системой впрыска Bosch KE-Jetronic
![](https://www.fordbook.ru/img/escort/1607.jpg)

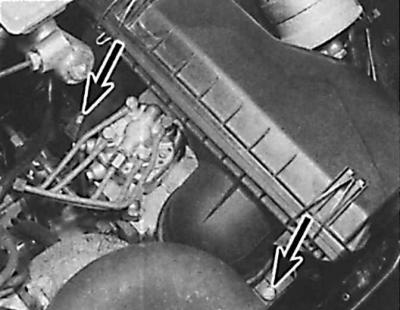

1. Отвинтить 2 винта (указаны стрелками), крепящие корпус воздушного фильтра к измерителю потока воздуха, и снять корпус воздушного фильтра.
![](https://www.fordbook.ru/img/escort/1608.jpg)

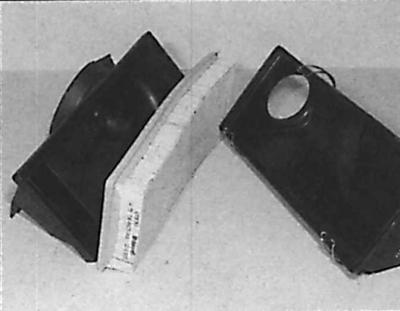

2. Освободить зажимы, снять крышку и извлечь фильтрующий элемент воздушного фильтра.
3. Очистить внутреннюю поверхность корпуса воздушного фильтра, установить новый фильтрующий элемент и закрепить зажимами.
4. Установить корпус воздушного фильтра и закрепить винтами.
