Основные неисправности стартера

При включении стартера электродвигатель стартера не работает

Причинами этого может быть выход из строя стартера или тягового реле, а также дефект в проводах.

1. Для обнаружения неисправности сначала необходимо проверить наличие напряжения на клемме 50 тягового реле.

2. Отсутствие напряжения при включении стартера свидетельствует о повреждении электрической цепи, а при наличии напряжения – о неисправности тягового реле или стартера.

3. Если при включении стартера напряжение подается на тяговое реле, но оно не срабатывает (отсутствует характерный щелчок), значит неисправно тяговое реле (обрыв обмотки или замыкание ее на массу).

4. Наличие характерного щелчка срабатывания тягового реле свидетельствует о подгорании контактов реле или о выходе из строя самого стартера.

5. Проверить работу электродвигателя стартера можно кратковременной подачей напряжения дополнительным проводом большого сечения на контакт тягового реле со стороны электродвигателя.

6. Если электродвигатель начинает работать, значит, причину неисправности следует искать в тяговом реле.

Стартер вращается медленно и не запускает двигатель

Причинами этого могут быть разряженный аккумулятор, в систему смазки двигателя залито слишком густое масло, графитовые щетки недостаточно прижаты к коллектору электродвигателя стартера, плохое состояние рабочей поверхности коллектора и изношены подшипники стартера.

При отпускании ключа зажигания из положения "запуск двигателя" стартер продолжает работать

Причинами этого могут быть залипание контактов тягового реле или замок зажигания не размыкает цепь стартера. В этом случае немедленно выключить зажигание и отключить аккумулятор, после чего устранить неисправность.

Стеклоочиститель ветрового стекла

Замена резиновой щетки стеклоочистителя

1. Установить рычаг стеклоочистителя вместе со щеткой в вертикальное положение.

2. Повернуть щетку в положение перпендикулярно рычагу.

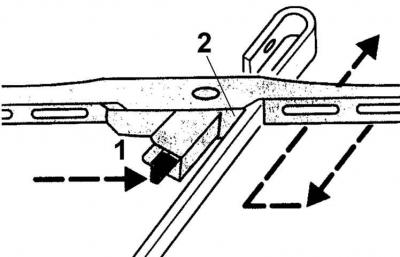

3. Нажать на фиксатор (1) и сдвинуть щетку из крюка вниз по рычагу. Сместить щетку в сторону по рычагу и снять ее с рычага вверх (2 – отверстие, через которое щетка снимается с рычага).

4. С замкнутой стороны резиновой щетки сжать пассатижами вместе обе стальные шинки, вынуть сбоку из внешних зажимов, затем извлечь резиновую щетку вместе с шинками из остальных зажимов.


5. Установить новую резиновую щетку без крепежных шинок в один из зажимов стеклоочистителя.

6. Ввести обе шинки в резиновую щетку таким образом, чтобы выемки на шинках смотрели на резину и совпадали с резиновыми выступами.

7. Сжать пассатижами обе стальные шинки и резину вместе и так установить их в другие зажимы, чтобы выступы на зажимах с обеих сторон вошли в стопорные канавки резиновой щетки.

8. Установить щетку стеклоочистителя на рычаг и опустить на стекло.

9. Проверить плотность прилегания щетки к стеклу.

Снятие и установка рычага стеклоочистителя

1. Открыть капот.

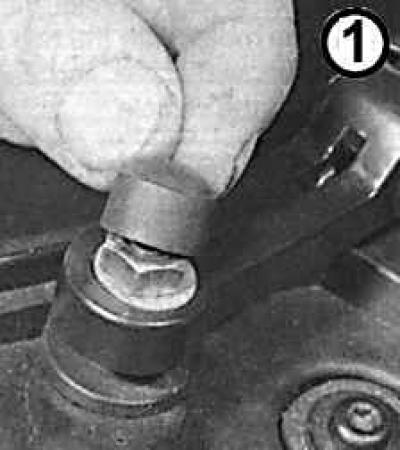

2. Снять с гайки крепления рычага пластиковый колпачок и отвинтить гайку.

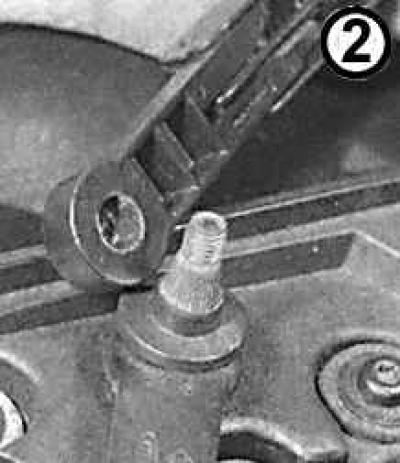

3. Отметить положение рычагов и снять с оси рычаг стеклоочистителя.

Снятие и установка стеклоочистителя ветрового стекла

1. Снять рычаги щеток стеклоочистителя.

2. Снять вентиляционную решетку.

3. Отсоединить разъем электрических проводов от двигателя.

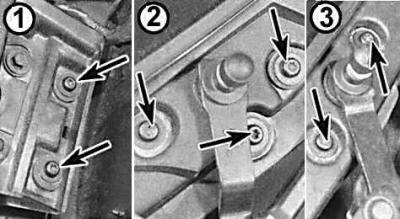

4. Отвинтить 8 болтов "Torx" крепления двигателя и механизма стеклоочистителя к перегородке моторного отсека (1 – два винта расположены перед двигателем стеклоочистителя, 2 – три винта около правого рычага, 3 – два винта около левого рычага, один болт расположен между рычагами стеклоочистителя).

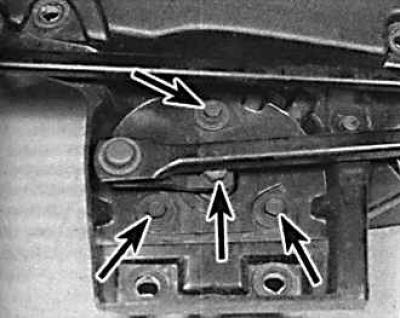

5. Извлечь механизм стеклоочистителя и двигатель (стрелками указаны точки крепления двигателя стеклоочистителя).

6. Отсоединить тяги от осей рычагов и кривошипного механизма.

Внимание! Тяги механизма соединены с его кривошипами при помощи шаровых нейлоновых пальцев. Пальцы следует осторожно извлечь при помощи рычага, а вставлять после покрытия графитовой смазкой.

7. Отвинтить болт крепления и снять кривошип.

8. Отвинтить три винта и снять двигатель с кронштейна.

9. Для установки стеклоочистителя следует выполнить действия в обратной последовательности по отношению к процессу снятия.
