Коробка передач в блоке с ведущим мостом (1.8 л дизель) - установка
Силовой агрегат. Механическая коробка MTX-75. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Механическая коробка MTX-75 > Коробка передач в блоке с ведущим мостом (1.8 л дизель) - установка
            0


Специальный инструмент


Опорная балка двигателя 303-290A (21-140A)
Переходник для 303-290А (21-140) 303-290-01 (21-140-01)
Переходник для 303-290А (21-140) 303-290-02 (21-140-02)
Переходник для 303-290А (21-140) 303-290-03A (21-140-03A)
Переходник для 303-290А (21-140) 303-290-06 (21-140-06)

Общее оборудование:
  • Домкрат для коробки передач
  • Фиксирующий хомут

Установка


Все автомобили

1. Общее примечание: Используйте только новые самостопорящиеся гайки.

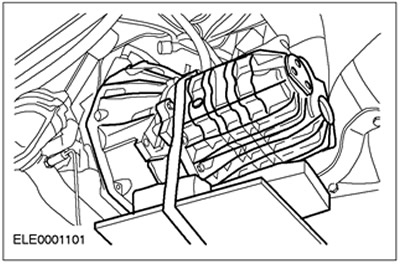

2. Переместите коробку передач в требуемое положение, используя домкрат для коробки передач , и закрепите коробку передач, используя деревянные бруски и фиксирующий хомут.

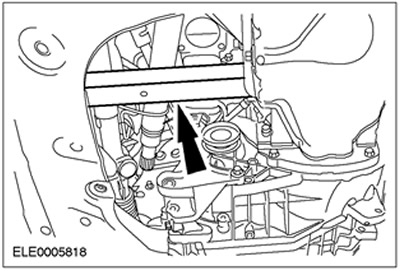

3. Сдвиньте двигатель в сборе с коробкой передач вперед и вставьте деревянный брусок длиной 350 мм между двигателем и подрамником.

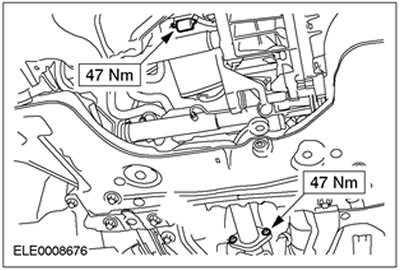

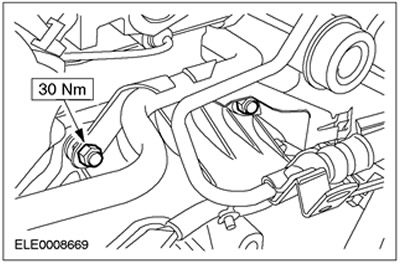

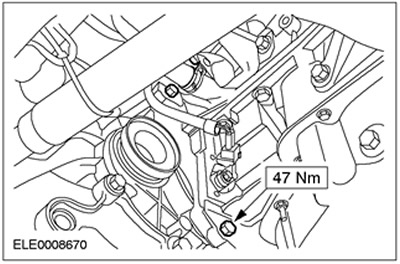

4. Вверните нижние болты фланца.

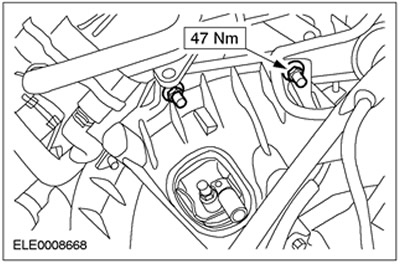

5. Вверните нижние болты фланца.



6. Опустите автомобиль.

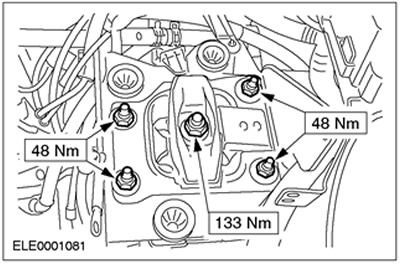

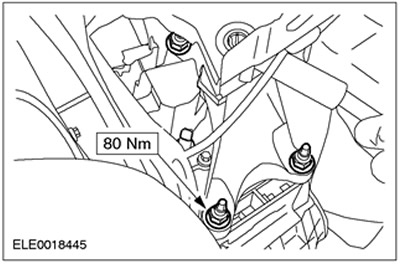

7. Установите кронштейн задней опоры двигателя.

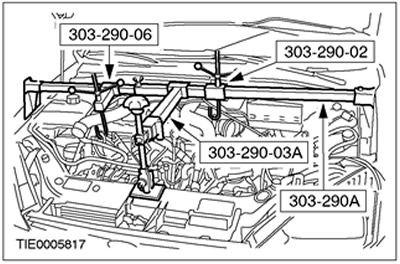

8. Приподнимите двигатель в сборе с коробкой передач, используя специальный инструмент 303-290A.

9. Установите заднюю опору двигателя.



10. Отсоедините специальные инструменты.

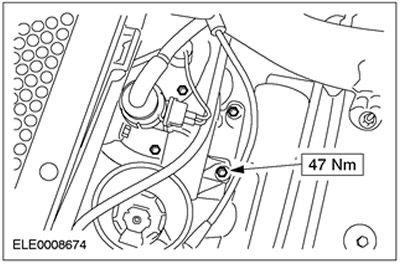

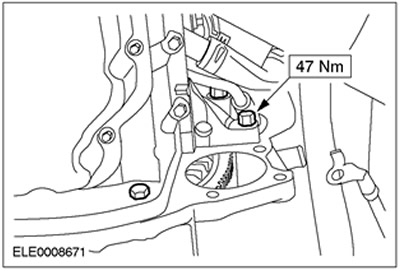

11. Установите верхние болты фланца.




12. Подсоедините трубопровод охлаждающей жидкости к коробке передач.
  • Установите держатель на разъем жгута электропроводки коробки передач.



13. ПРЕДУПРЕЖДЕНИЕ: Вытекание тормозной жидкости. Не допускайте попадания тормозной жидкости на кожу и в глаза. При попадании тормозной жидкости на кожу или в глаза незамедлительно промойте пораженные участки водой.

ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие незамедлительно промойте пораженные участки водой.

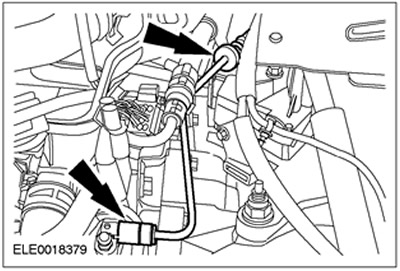

Подсоедините магистраль высокого давления к рабочему цилиндру сцепления.
  • Вставьте напорный трубопровод в кронштейн.
  • Установите зажим.



14. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

Автомобили, изготовленные вплоть до 10.2001 г.

15. ПРИМЕЧАНИЕ: Трос переключения передач имеет маркировку белого цвета.

ПРИМЕЧАНИЕ: Трос выбора передач имеет маркировку черного цвета.

Подсоедините тросы переключения передач к кронштейну.

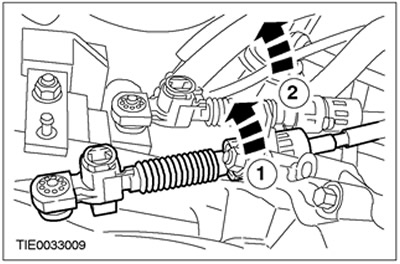

  • 1. Высвободите опорный кронштейн, поворачивая его против часовой стрелки, и подсоедините трос переключения передач.
  • 2. Высвободите опорный кронштейн, поворачивая его против часовой стрелки, и подсоедините трос выбора передач.



16. ПРИМЕЧАНИЕ: Рычаги переключения/ выбора передач находятся в нейтральном положении, когда они стоят вертикально.


Переведите рычаги переключения/ выбора передач в нейтральное положение.

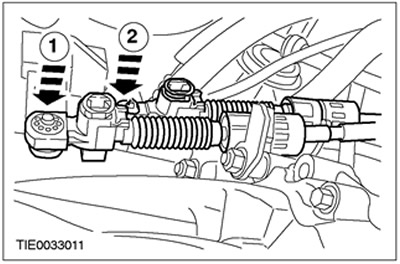

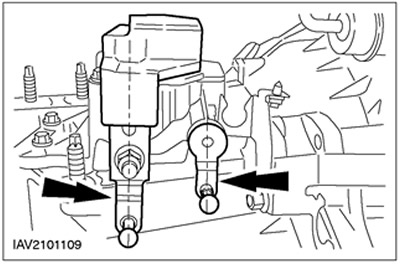

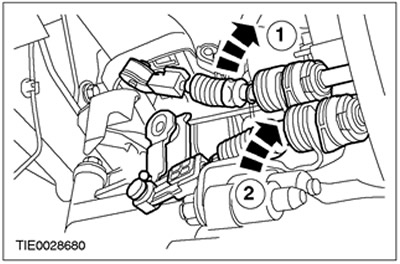

17. Подсоедините тросы переключения передач к рычагу переключения передач.
  • 1. Подсоедините трос переключения передач к рычагу переключения передач.
  • 2. Подсоедините трос выбора передач к рычагу переключения передач.



Автомобили, изготовленные начиная с 10.2001 г.

18. ПРИМЕЧАНИЕ: Трос переключения передач имеет маркировку белого цвета.

ПРИМЕЧАНИЕ: Трос выбора передач имеет маркировку черного цвета.

Подсоедините тросы переключения передач к кронштейну.
  • 1. Высвободите опорный кронштейн, поворачивая его против часовой стрелки, и подсоедините трос переключения передач.
  • 2. Высвободите опорный кронштейн, поворачивая его против часовой стрелки, и подсоедините трос выбора передач.



Все автомобили

19. Установите ограничитель крена двигателя.



20. Установите каталитический нейтрализатор вместе с гибкой выпускной трубой.За дополнительной информацией обратитесь к Разделу 309-00.



21. ПРЕДОСТЕРЕЖЕНИЕ: Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.

ПРИМЕЧАНИЕ: Используйте новые гайки и новую крышку промежуточного подшипника.

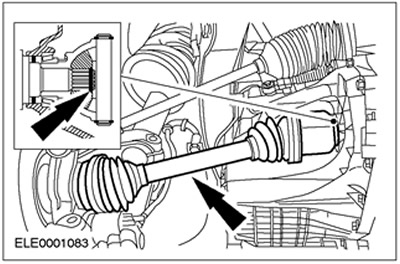

Установите правую полуось вместе с промежуточным валом.



22. ПРЕДОСТЕРЕЖЕНИЕ: Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов, наружный шарнир - на угол, превышающий 45 градусов.

ПРИМЕЧАНИЕ: Установите новое стопорное кольцо.

Установите левую полуось (показано со снятым подрамником).



23. Установите стартер.



24. ПРЕДОСТЕРЕЖЕНИЕ: Не повредите чехол.

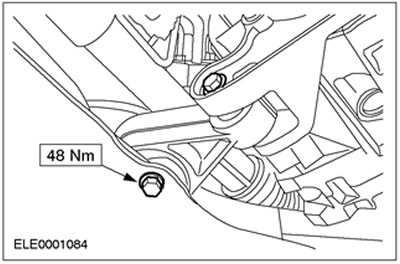

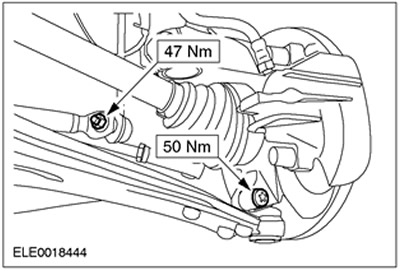

Подсоедините оба нижних рычага подвески и левый соединительный рычаг стабилизатора поперечной устойчивости автомобиля (показанная левая сторона).
  • Установите теплозащитный экран.

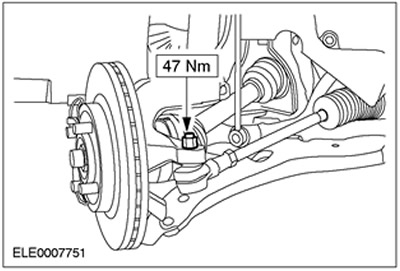

25. Установите наконечник рулевой тяги на левый поворотный кулак.
  • Застопорьте гайку наконечника рулевой тяги шплинтом.



26. Установите крышку приводного ремня.

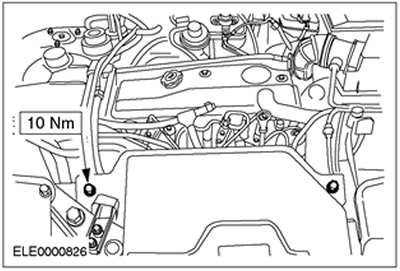

  • Установите защиту двигателя (девять болтов) (при наличии).

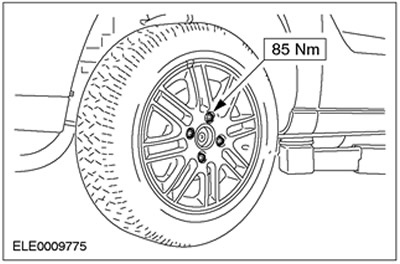

27. Установите левое переднее колесо.



28. Опустите автомобиль.

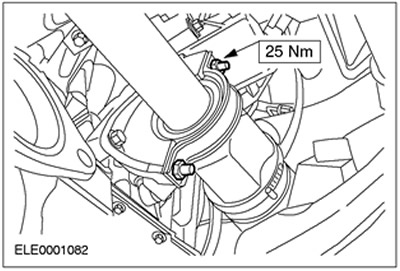

29. Подсоедините каталитический нейтрализатор к выпускному коллектору.

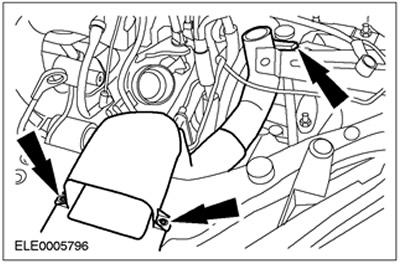

30. Установите вентилятор обдува.
  • Вставьте вентилятор обдува и зафиксируйте зажимы с обеих сторон.



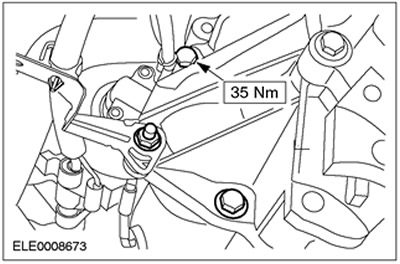

31. Подсоедините кронштейн для трубопровода высокого давления усилителя рулевого управления.

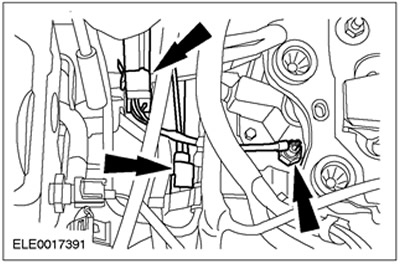

32. Состыкуйте штекерный разъемы.
  • Датчик скорости автомобиля (VSS)
  • Жгут электропроводки коробки передач
  • Переключатель фонарей заднего хода

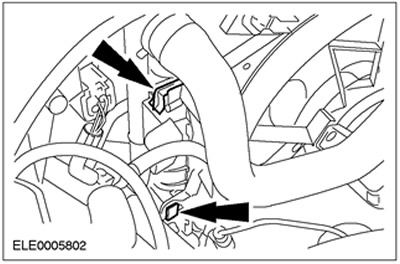

33. Зафиксируйте жгут электропроводки и Состыкуйте штекерный разъем электродвигателя вентилятора.



34. Установите маслоотделитель вентиляции картера.

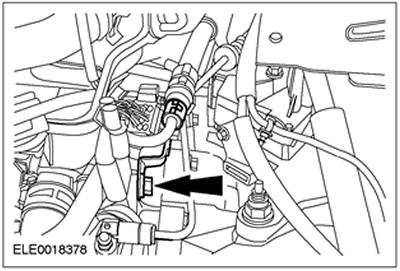

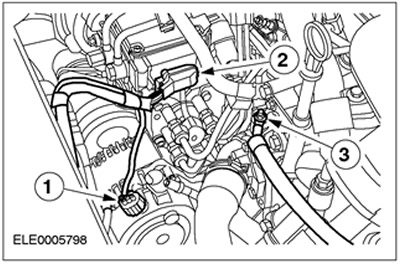

35. Состыкуйте штекерный разъем и подсоедините провода свечей подогрева.
  • 1. Разъем генератора
  • 2. Разъем топливного насоса высокого давления
  • 3. Провод свечи подогрева

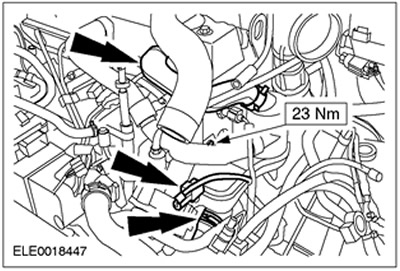

36. Установите трубопровод воздухозабора.

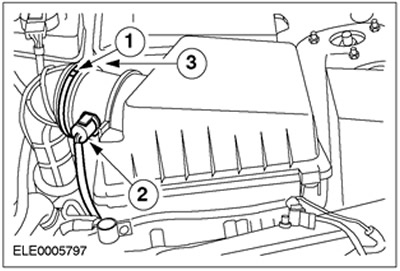

37. Установите корпус воздушного фильтра.
  • 1. Установите зажимы шлангов.
  • 2. Состыкуйте штекерный разъем.
  • 3. Подсоедините вакуумный шланг.

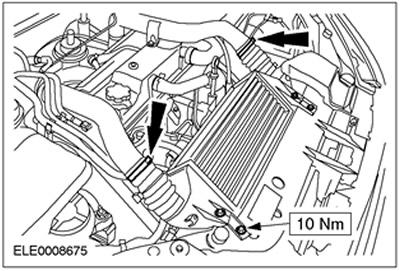

38. Установите промежуточный охладитель.

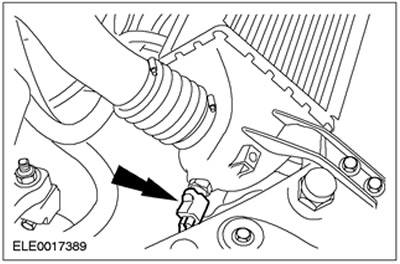

39. Установите штекерный разъем датчика температуру воздухозабора (IAT).



40. Подсоедините воздуховод промежуточного охладителя.

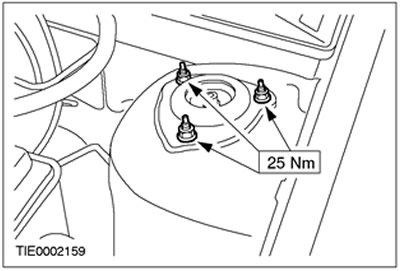

41. Затяните гайки стоек подвески с обеих сторон.

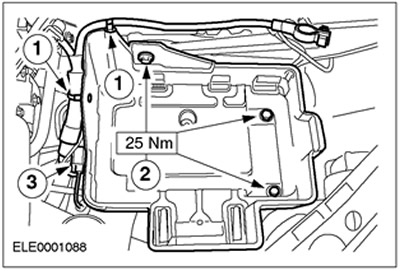

42. Установите полку аккумулятора.
  • 1. Подсоедините жгут электропроводки.
  • 2. Затяните болты.
  • 3. Состыкуйте штекерный разъем и зафиксируйте его.



43. Удалите воздух из гидропривода сцепления.За дополнительной информацией обратитесь к Разделу 308-00.

44. Отрегулируйте тросы переключения передач.За дополнительной информацией обратитесь к Разделу 308-00.

45. Установите аккумулятор.За дополнительной информацией обратитесь к Разделу 414-01.

46. Стандартные заключительные операции.
  • Проверьте уровни рабочих жидкостей и при необходимости откорректируйте их.
  • Проверьте разводку вакуумных шлангов и электропроводки и закрепите их с помощью хомутиков.
