Рычажный механизм переключения передач - снятие и установка (Фокус 1)

Снятие

1. Снимите крышку рычага переключения передач.

• 1. Высвободите крышку.
• 2. Снимите рукоятку рычага переключения передач. Снимите демпфирующие втулки и пружину сжатия.
• Рассоедините разъемы (количество и конфигурация зависит от конкретного оборудования).

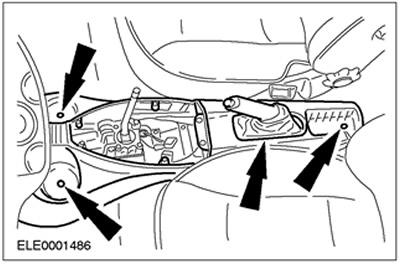

2. Снимите центральную консоль.

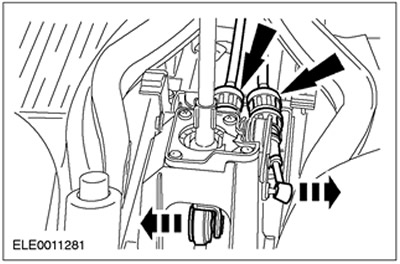

3. Отсоедините тросы переключения и выбора от рычага переключения передач.

• Снимите тросы переключения и выбора, повернув опорные кольца против часовой стрелки.

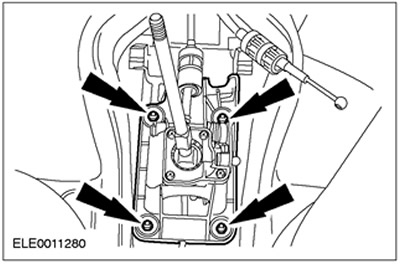

4. Снимите механизм переключения передач.

Установка

1. Установите элементы на место, действуя в обратной последовательности.



2. Отрегулируйте механизм переключения передач.

• За дополнительной информацией обратитесь к Разделу 308-00.
