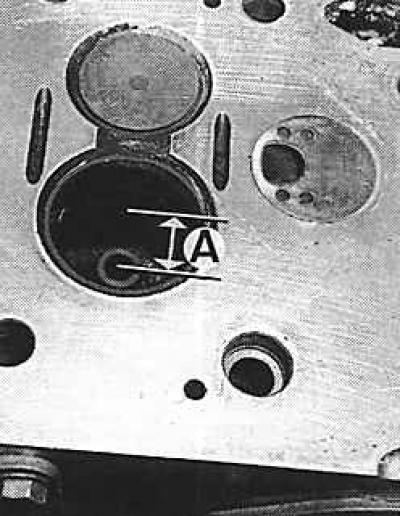

Размер (А) заглубления направляющей клапана
1. Снять насос охлаждающей жидкости, выпускной коллектор, вихревые камеры сгорания и термовыключатель контрольной лампочки перегрева двигателя.

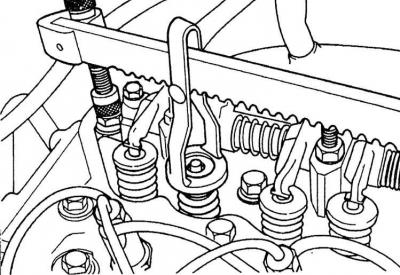

2. При помощи приспособления для сжатия пружин клапанов снять сухари крепления верхних упорных тарелок пружин и снять пружины клапанов.
3. Извлечь клапана, и обозначить, в каком цилиндре они работали.
4. Вымыть в бензине или дизельном топливе пружины клапанов, обращая внимание на то, чтобы не повредить их защитного покрытия.
5. При помощи мягкой проволочной щетки тщательно очистить выпускные каналы в головке блока цилиндров, наружные поверхности направляющих клапанов и клапана.
Внимание! Нельзя использовать приспособления, которые могут поцарапать очищаемые детали.
6. Очистить и тщательно продуть сжатым воздухом все детали.
7. При помощи линейки проверить плоскостность нижней плоскости головки блока цилиндров: вдоль, поперек и по диагонали. В процессе проверки не опирать линейку на камеры сгорания (могут незначительно выступать из головки блока цилиндров).
8. В случае необходимости заменить направляющие клапанов и проверить положение направляющих после их установки.
9. После установки в головку блока цилиндров рассверлить до соответствующих размеров внутренний диаметр направляющих клапанов.
10. Притереть клапана при помощи мелкозернистой пасты для притирки.
11. Тщательно вымыть головку блока цилиндров и клапана для удаления частиц пасты.
12. Проверить состояние рабочих поверхностей гнезд клапанов.
13. Проверить прилегание клапанов к их гнездам, поворачивая клапана на 1/8 оборота при их легком прижатии к гнезду.
14. Измерить заглубление клапанов относительно нижней плоскости головки блока цилиндров.
15. Проверить состояние извлеченных камер сгорания.

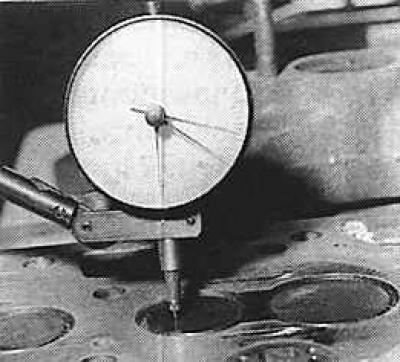

16. После установки камер сгорания в головку блока цилиндров при помощи индикатора часового типа проверить их выступание (0–0,03 мм) из нижней плоскости головки блока цилиндров.
17. Собрать головку блока цилиндров, выполнив действия в обратной последовательности по отношению к описанным выше.
