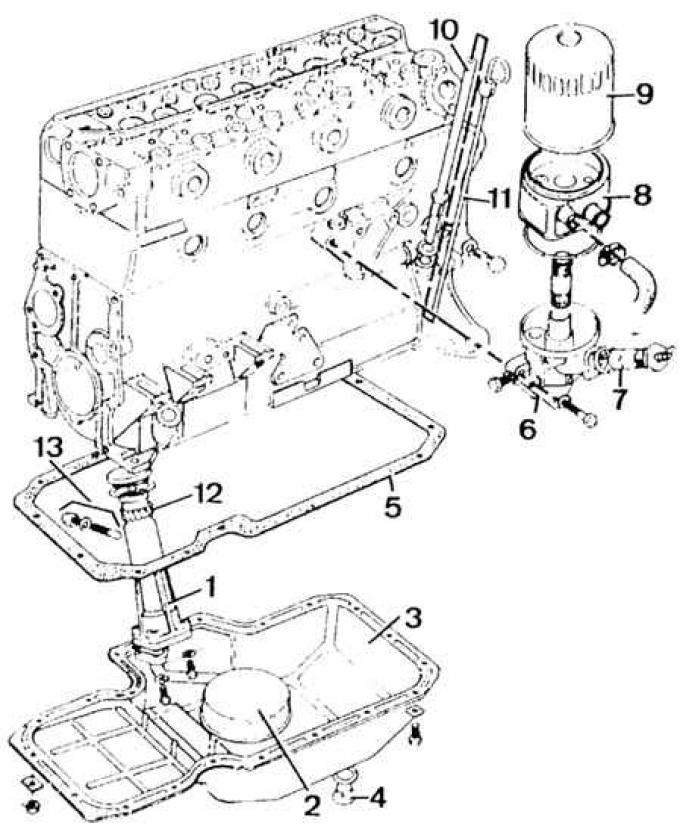

Система смазки
1 – масляный насос, 2 – маслоприемник насоса, 3 – масляный поддон, 4 – сливная пробка, 5 – прокладка масляного поддона, 6 – держатель масляного фильтра, 7 – датчик давления масла, 8 – масляный радиатор, 9 – масляный фильтр, 10 – направляющая указателя уровня масла, 11 – указатель уровня масла, 12 – шестерня привода масляного насоса, 13 – болт крепления масляного насоса

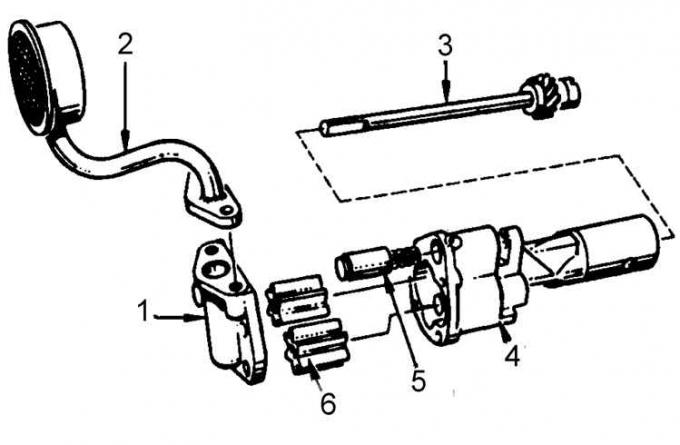

Масляный насос
1 – крышка, 2 – маслоприемник, 3 – вал с шестерней, 4 – корпус, 5 – клапан, 6 – шестерня
Снятие масляного насоса
1. Слить масло из двигателя.
2. Снять масляный поддон. Для этого следует:
- отсоединить от аккумулятора провод массы и снять воздушный фильтр;
- извлечь верхний листовой кожух радиатора и отсоединить два держателя подвески двигателя;
- придержать двигатель при помощи подъемника (приспособление 21.060);
- отвинтить болты и снять масляный поддон.
3. Отвинтить пробку на корпусе масляного насоса.
4. Отвинтить гайку с заглушенным отверстием, извлечь шайбу; отвинтить болт крепления масляного насоса и извлечь его вместе с шайбой.
5. Извлечь изнутри блока цилиндров масляный насос.
Установка масляного насоса
1. Установить масляный насос внутри блока цилиндров двигателя таким образом, чтобы конусное отверстие в его корпусе находилось напротив отверстия с резьбой для болта крепления.
2. Установить медную шайбу, затянуть болт крепления масляного насоса и гайку с заглушенным отверстием вместе с шайбой.

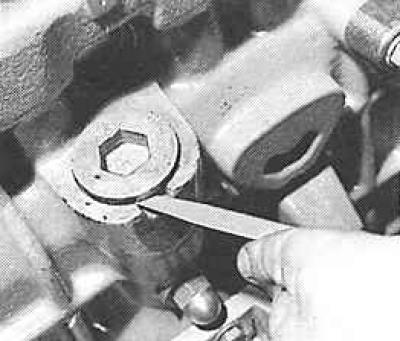

3. Измерить ширину зазора между поверхностями пробки с резьбой и блока цилиндров двигателя.
4. Установить шайбу толщиной 0,05–0,10 мм для обеспечения соответствующего рабочего зазора.
5. Установить масляный поддон.
6. Остальные действия выполнить в обратной последовательности по отношению к процессу снятия масляного насоса.
