Снятие и установка муфты вентилятора

            0

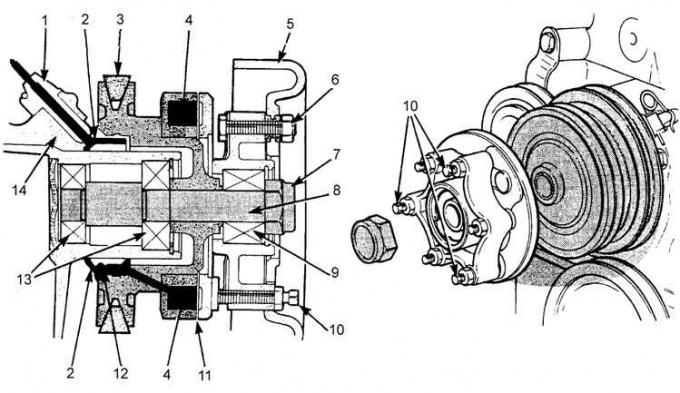

Муфта вентилятора охлаждения





1 – контактная щетка, 2 – контактное кольцо, 3 – приводной ремень, 4 – катушка, 5 – лопасти вентилятора, 6 – болт и гайка крепления лопастей вентилятора, 7 – центральная гайка, 8 – ось, 9 – подшипник, 10 – регулировочный болт, 11 – воздушный зазор, 12 – заземление, 13 – подшипник, 14 – крышка привода механизма газораспределения


1. Слить охлаждающую жидкость из системы.

2. Отсоединить патрубки от радиатора и снять радиатор.

3. Снять приводной ремень вентилятора.

4. Зафиксировать шкив м отвинтить центральную гайку оси вентилятора.

5. Легкими ударами киянки по шкиву и муфте снять электромагнитную муфту.

6. Снять крышку привода механизма газораспределения, снять стопорное пружинное кольцо и извлечь ось вентилятора с подшипниками.

7. Устанавливается муфта в последовательности обратной снятию.
