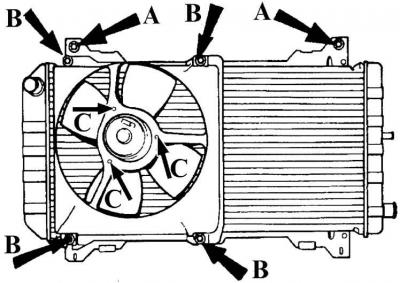

Места крепления радиатора, кожуха и электродвигателя вентилятора

А – места крепления радиатора; В – места крепления кожуха; С – места крепления электродвигателя вентилятора
Снятие и установка
1. Снять провод массы с аккумулятора.
2. Отключить провод от электродвигателя вентилятора и жгут проводов от кожуха вентилятора.
3. Отпустить нижние болты крепления кожуха вентилятора, затем вывинтить болты верхнего крепления и извлечь вверх кожух вентилятора с электродвигателем.
4. Снять крыльчатку с двигателя, предварительно сняв стопорное кольцо на валу электродвигателя.
5. Отвинтить гайки крепления электродвигателя вентилятора и снять его.
6. Для снятия радиатора слить охлаждающую жидкость, снять патрубки с радиатора, отвинтить два болта крепления радиатора и извлечь вверх радиатор.
7. Установка производится в последовательности, обратной снятию.
