Вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/other/0479.jpg)

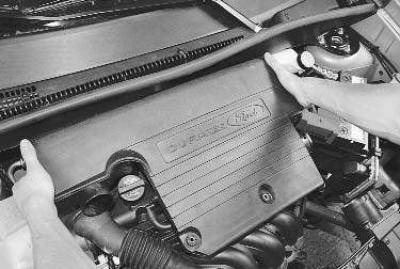

2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
![](https://www.fordbook.ru/img/other/0480.jpg)

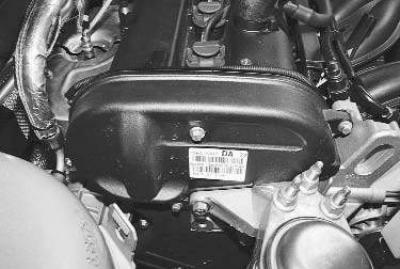

3. Выверните болт крепления верхней крышки ремня газораспределительного механизма к крышке головки блока цилиндров.
![](https://www.fordbook.ru/img/other/0481.jpg)
4. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.
![](https://www.fordbook.ru/img/other/0482.jpg)

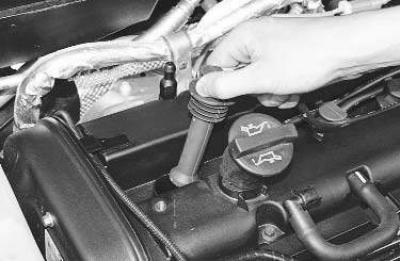

5. Снимите со свечей зажигания наконечники высоковольтных проводов.
![](https://www.fordbook.ru/img/other/0483.jpg)

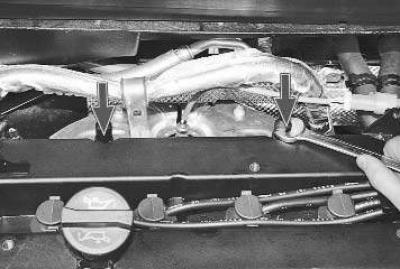

6. Отверните держатели воздушного фильтра со шпилек крепления крышки головки блока цилиндров…
![](https://www.fordbook.ru/img/other/0484.jpg)

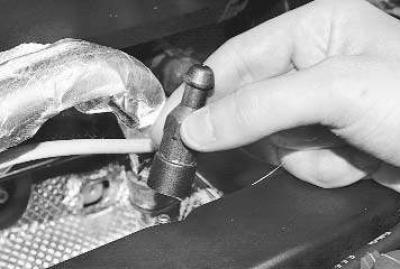

7. …и снимите держатели.
![](https://www.fordbook.ru/img/other/0485.jpg)

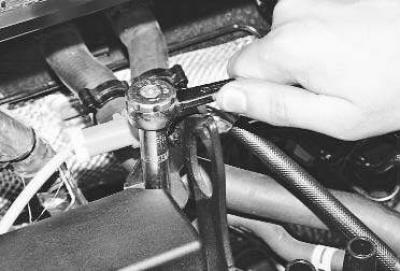

8. Отверните гайку крепления кронштейна колодки жгута проводов датчика концентрации кислорода…
![](https://www.fordbook.ru/img/other/0486.jpg)

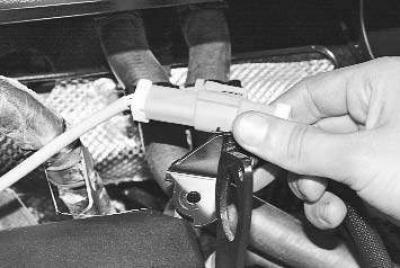

9. …и снимите кронштейн с болта-шпильки.
![](https://www.fordbook.ru/img/other/0487.jpg)

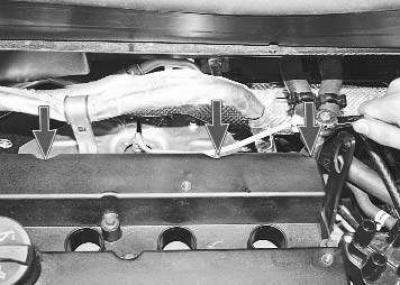

10. Выверните три болта-шпильки крепления крышки головки блока цилиндров…
![](https://www.fordbook.ru/img/other/0488.jpg)

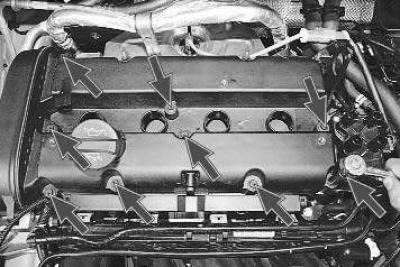

11. …девять болтов крепления крышки головки блока цилиндров…
![](https://www.fordbook.ru/img/other/0489.jpg)

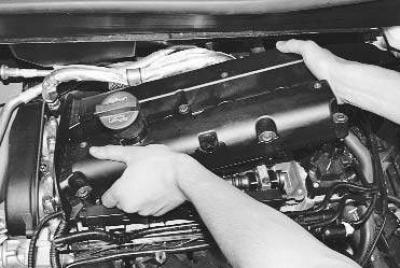

12. …и снимите крышку.
![](https://www.fordbook.ru/img/other/0490.jpg)

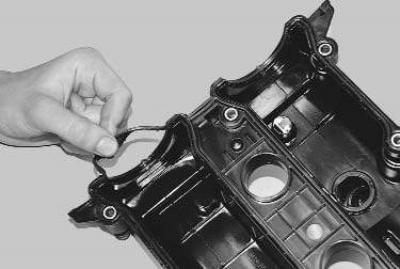

13. Извлеките старую прокладку из пазов крышки головки блока цилиндров.
![](https://www.fordbook.ru/img/other/0491.jpg)

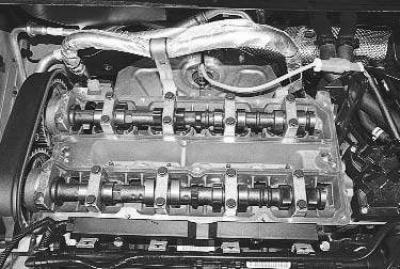

14. Очистите поверхность головки блока от остатков старой прокладки.
![](https://www.fordbook.ru/img/other/0492.jpg)

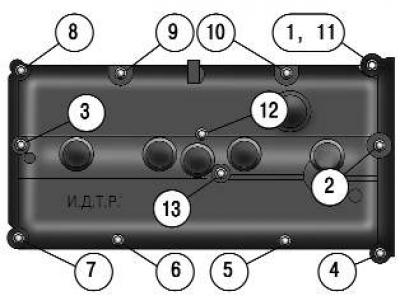

Рис. 5.2. Порядок затяжки болтов крепления крышки головки блока цилиндров
15. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты и болты-шпильки крепления крышки затягивайте в порядке, показанном на рис. 5.2, в два этапа:
- 1-й этап — предварительная затяжка моментом 3,0 Н·м (0,3 кгс·м);
- 2-й этап — окончательная затяжка моментом 9,0 Н·м (0,9 кгс·м).
