Схема 22. Блок-фары автомобиля

            0

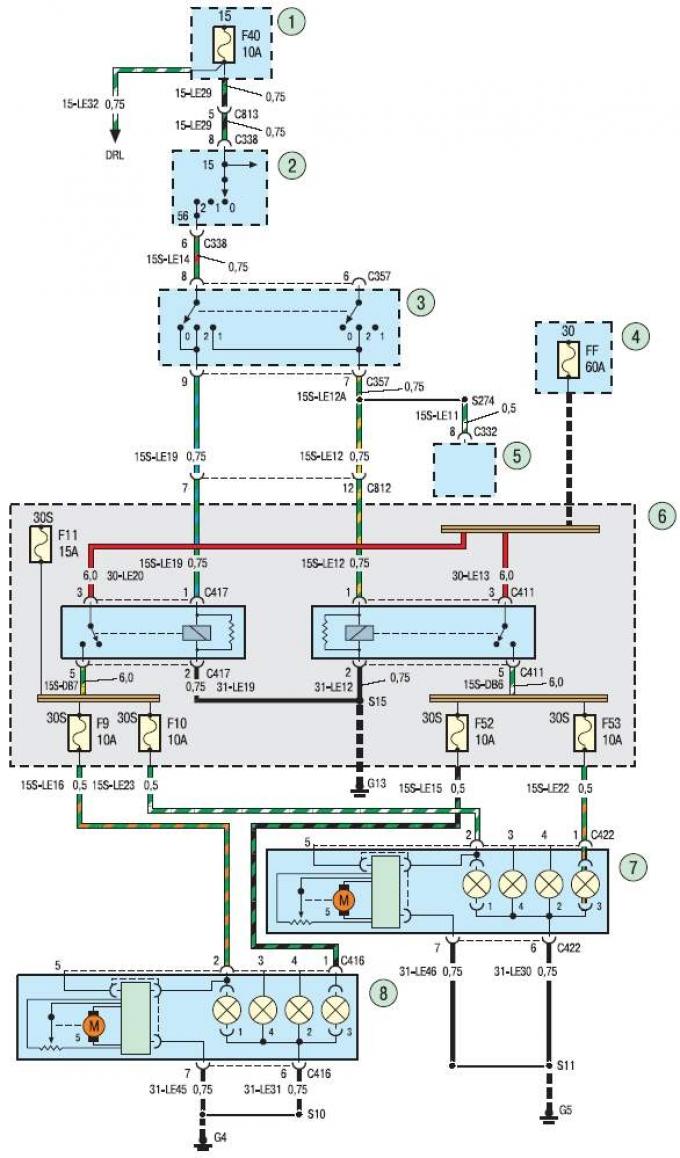

Схема 22а. Блок-фары автомобиля





1, 6 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - блок переключателя наружного освещения; 3 - левый подрулевой переключатель; 4 - монтажный блок предохранителей в моторном отсеке; 5 - комбинация приборов; 7 - правая блок-фара; 8 - левая блок-фара

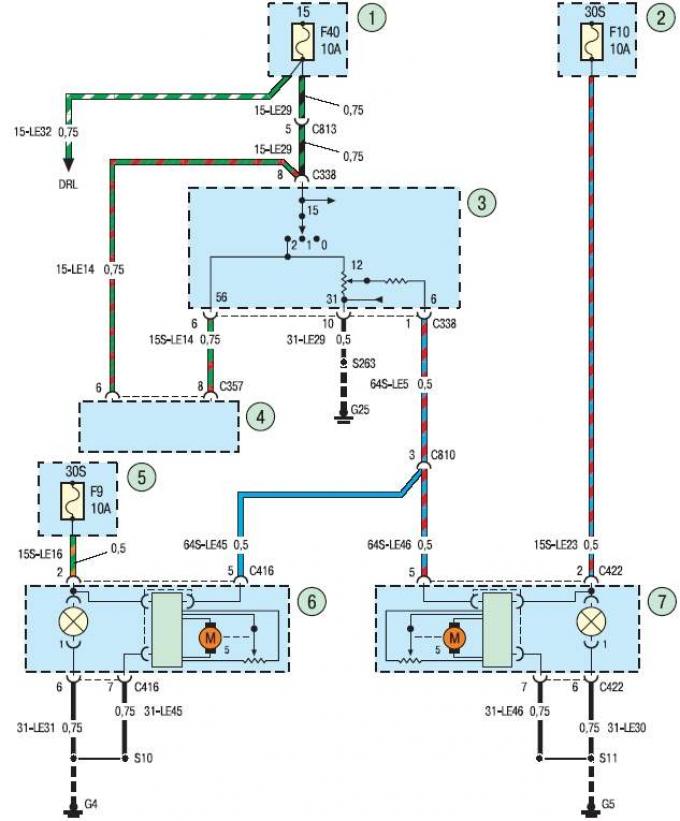

Схема 22б. Блок-фары автомобиля





1, 2, 5 - монтажный блок реле и предохранителей за вещевым ящиком; 3 - блок переключателя наружного освещения; 4 - левый подрулевой переключатель; 6 - левая блок-фара; 7 - правая блок-фара
