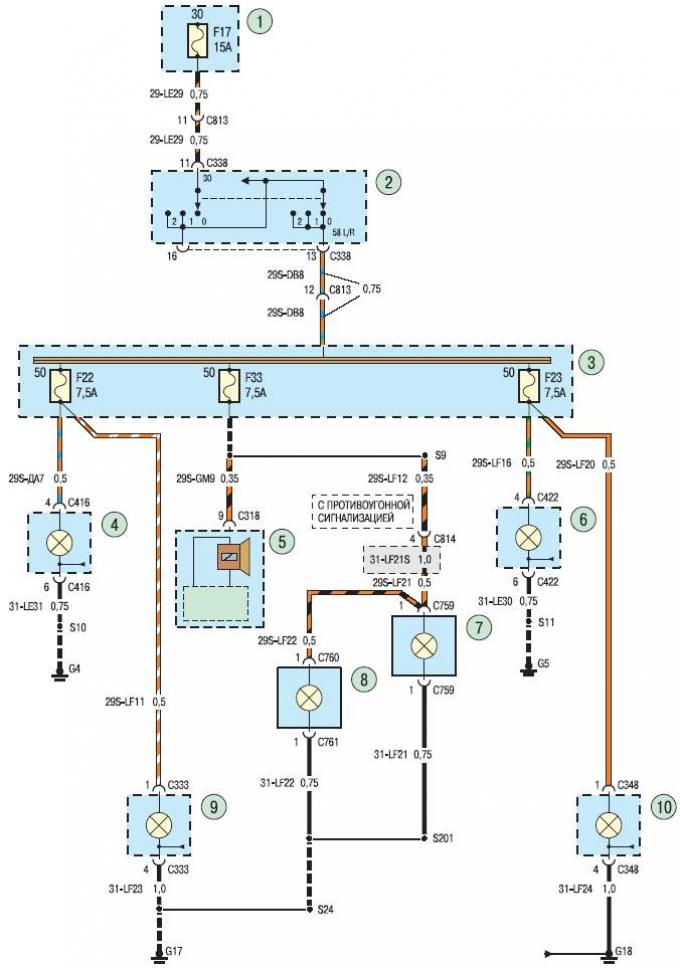

Схема 23. Габаритное освещение и подсветка номерного знака (Фьюжн)

1, 3 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - блок переключателя наружного освещения; 4 - левая блок-фара; 5 - электронный блок управления иммобилизатора; 6 - правая блок-фара; 7 - левый фонарь освещения номерного знака; 8 - правый фонарь освещения номерного знака; 9 - левый задний фонарь; 10 - правый задний фонарь
