Схема 19. Внутреннее освещение салона

            0

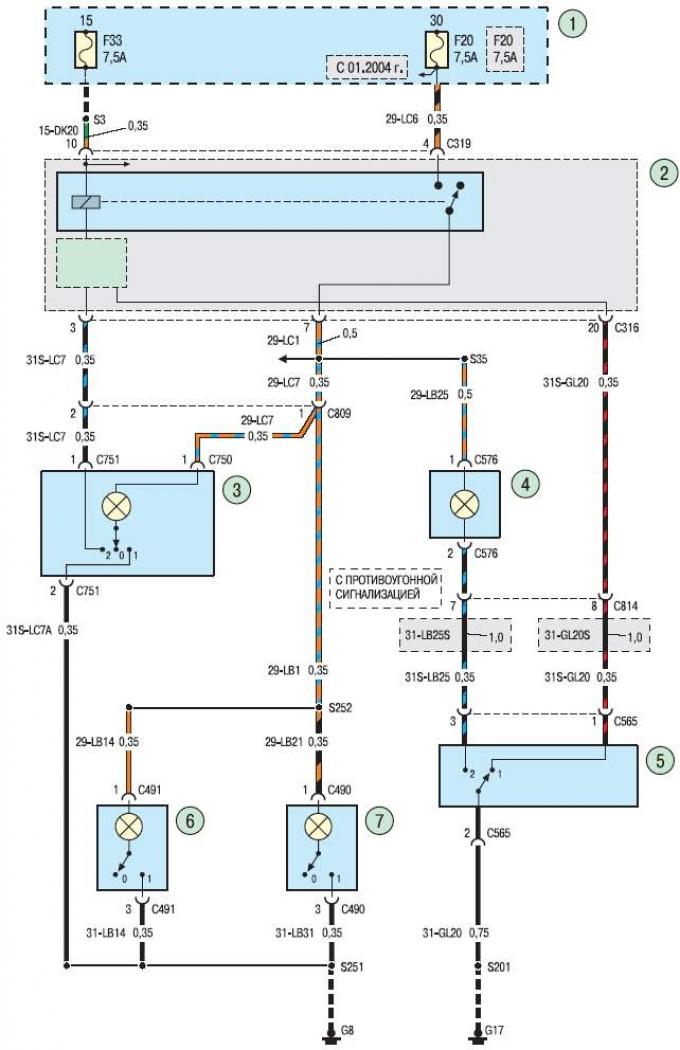

Схема 19а. Внутреннее освещение салона





1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - электронный блок управления иммобилизатора; 3 - передний плафон освещения салона; 4 - плафон освещения багажного отделения; 5 - датчик открытой двери задка; 6 - плафон индивидуального освещения места водителя; 7 - плафон индивидуального освещения места пассажира

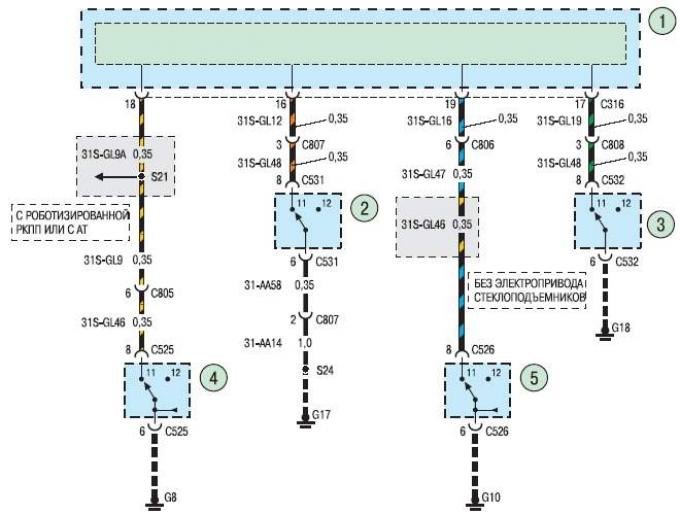

Схема 19б. Внутреннее освещение салона





1 - электронный блок управления иммобилизатора; 2 - модуль замка левой задней двери; 3 - модуль замка правой задней двери; 4 - модуль замка левой передней двери; 5 - модуль замка правой передней двери
