Схема 20. Габаритное освещение для вождения днем (система DRL)

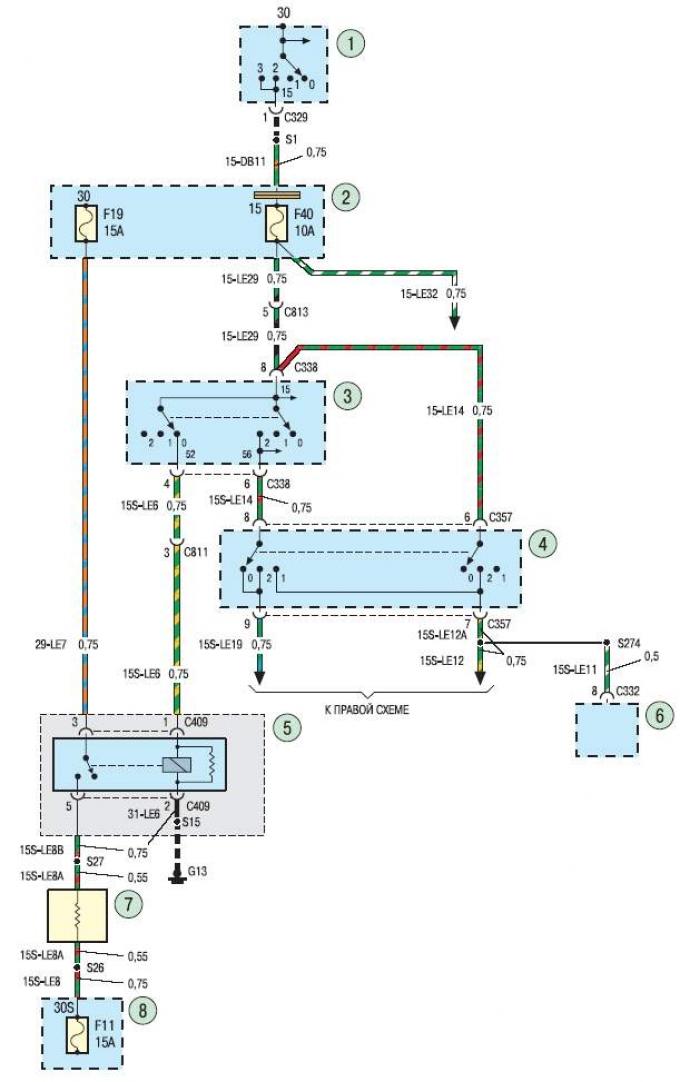

1 - выключатель (замок) зажигания; 2, 5, 8 - монтажный блок реле и предохранителей за вещевым ящиком; 3 - блок переключателя наружного освещения; 4 - левый подрулевой переключатель; 6 - комбинация приборов; 7 - дополнительное сопротивление

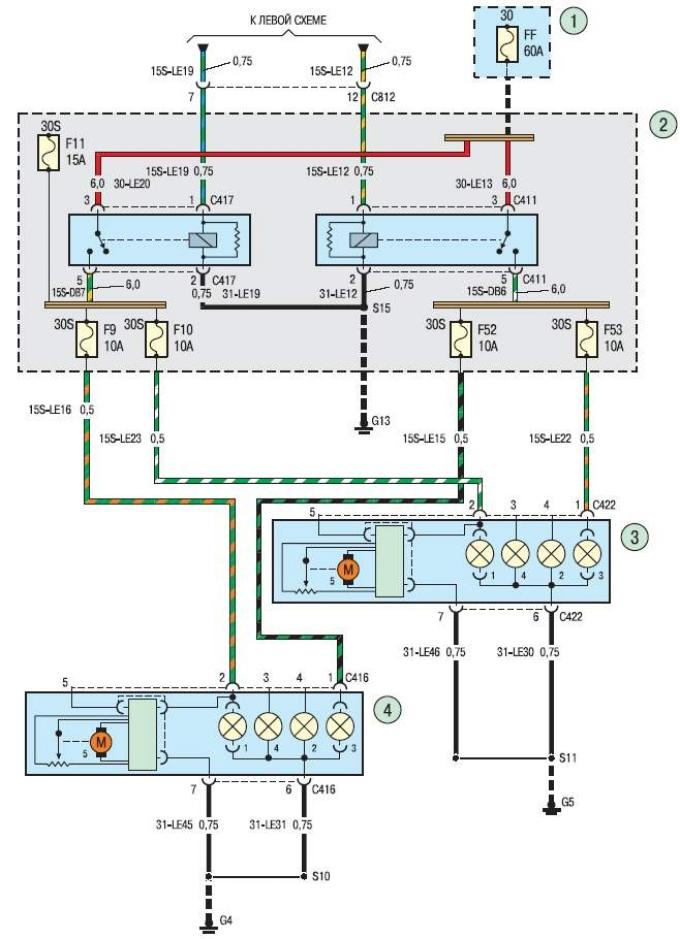

1 - монтажный блок предохранителей в моторном отсеке; 2 - монтажный блок реле и предохранителей за вещевым ящиком; 3 - правая блок-фара; 4 - левая блок-фара

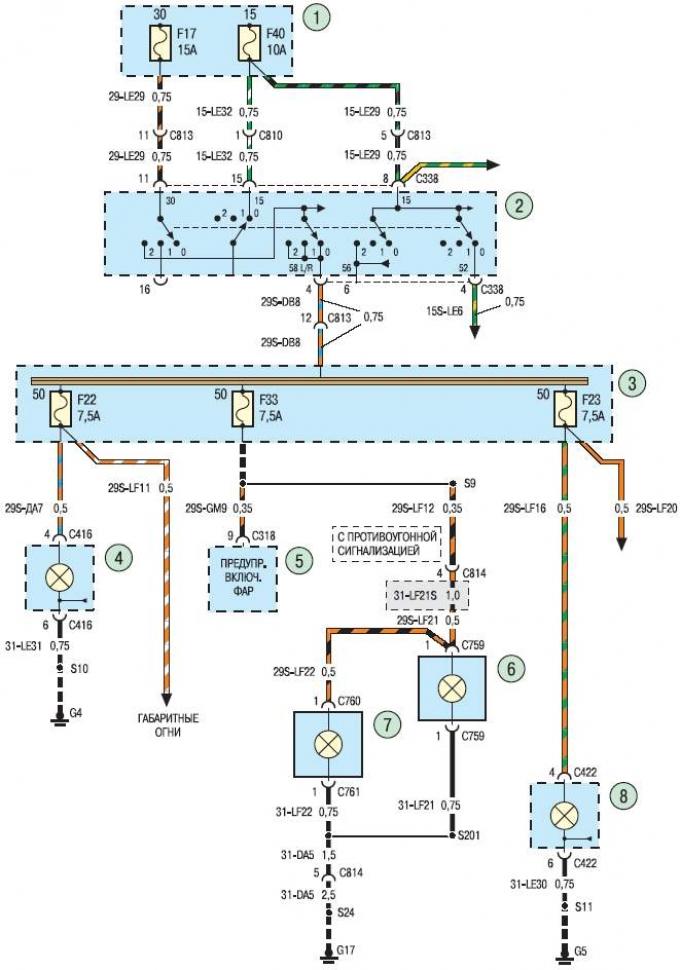

1, 3 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - блок переключателя наружного освещения; 4 - левая блок-фара; 5 - электронный блок управления иммобилизатора; 6 - левый фонарь освещения номерного знака; 7 - правый фонарь освещения номерного знака; 8 - правая блок-фара
