Система впрыска бензина в двигателях 1.1i/1.4i/1.6i (Фиеста 2)

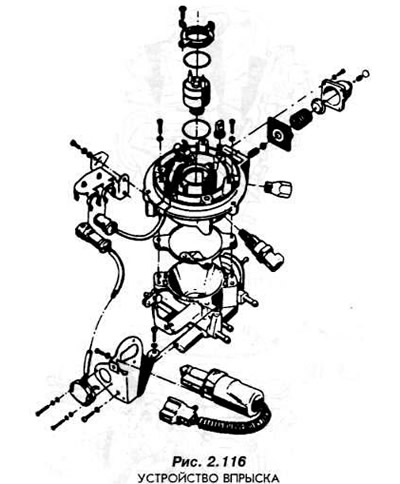

Топливо из бака поставляется в устройство впрыска CFJ (рис. 2.116) при помощи насоса, находящегося у бака. Этот насос поставляет 2 дм³ топлива в минуту с давлением 2.5 Бар. В устройстве впрыска давление топлива снижено до 1 Бара. Для этого служит редукционный клапан, помещенный в CFJ. Излишки топлива отводятся обратно в топливный бак по переливным топливопроводам. Топливный насос снабжен возвратным клапаном. Благодаря этому клапану во время стоянки автомобиля поддерживается давление топлива в устройстве впрыска.

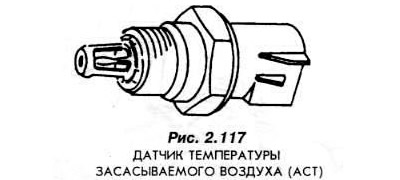

В устройстве CFJ находится датчик температуры засасываемого воздуха (рис. 2.117).

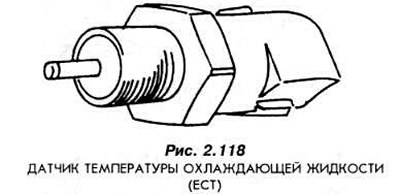

Этот датчик является электрическим устройством, и изменение температуры окружающей среды вызывает изменение его электрического сопротивления. В системе охлаждения двигателя установлен датчик температуры охлаждающей жидкости (рис. 2.118).

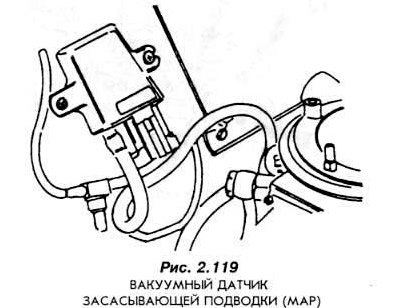

Подогреваемый лямбда зонд, помещенный в системе вывода выхлопных газов, определяет состав выхлопных газов и передает соответствующие сигналы, обрабатываемые в микропроцессоре устройства, управляющего впрыском топлива. На впускном коллекторе помещен вакуумный датчик разрежения (рис. 2.119).

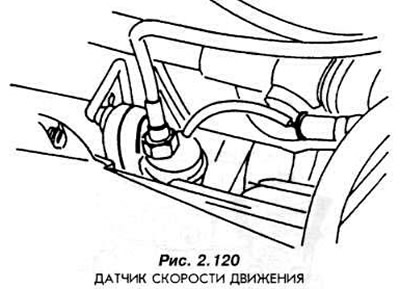

Он соединен с коллектором эластичным шлангом. Система управления впрыска получает кроме того сигналы о текущей скорости движения. Датчик скорости установлен на коробке передач (рис. 2.120).

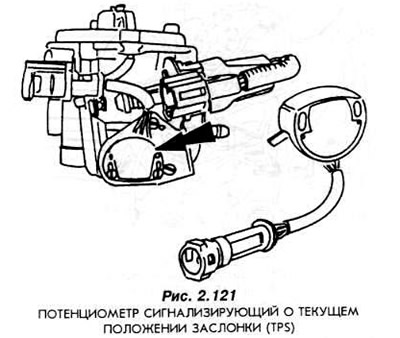

Текущее положение заслонки отслеживается потенциометром (рис. 2.121), передающем сигналы в устройство CFJ.





Частота вращения холостого хода регулируется изменением положения упора, переставляемого электромотором (рис. 2.122).

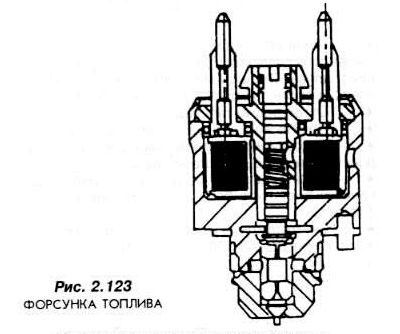

На рис. 2.123 Показана топливная форсунка в разрезе.
