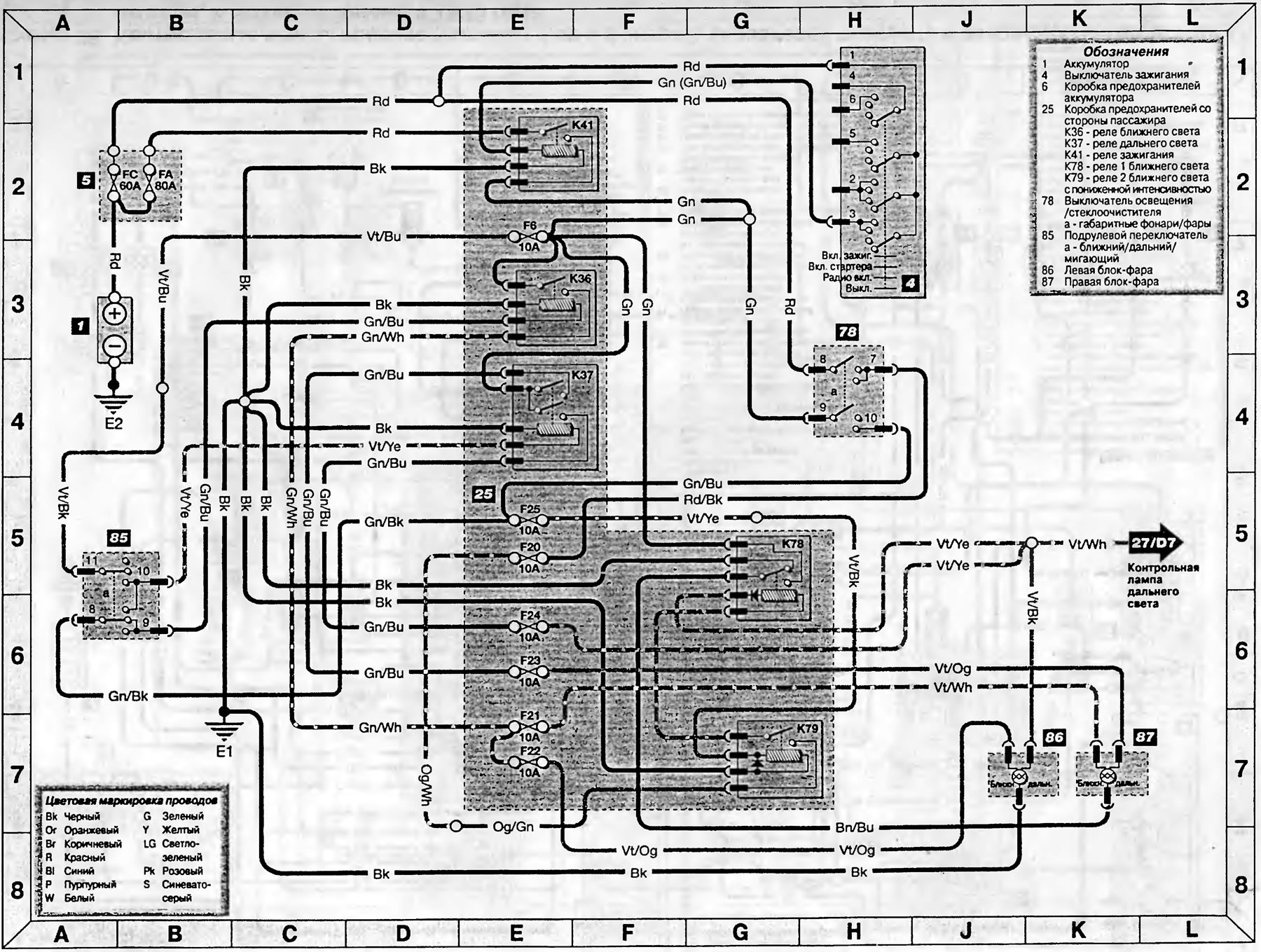

Схема 25. Фары - модели, изготавливаемые с 1995 года
Оригинальная запись находится на веб-портале [FORDBOOK.RU]
Схема 25. Фары — модели, изготавливаемые с 1995 года (Транзит 2)
Оригинальная запись находится на веб-портале [FORDBOOK.RU]
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Проверка статьи: Кошелев Афанасий
