Диаграмма 2. Система зажигания (все карбюраторные модели) (до 1995 года)

            0

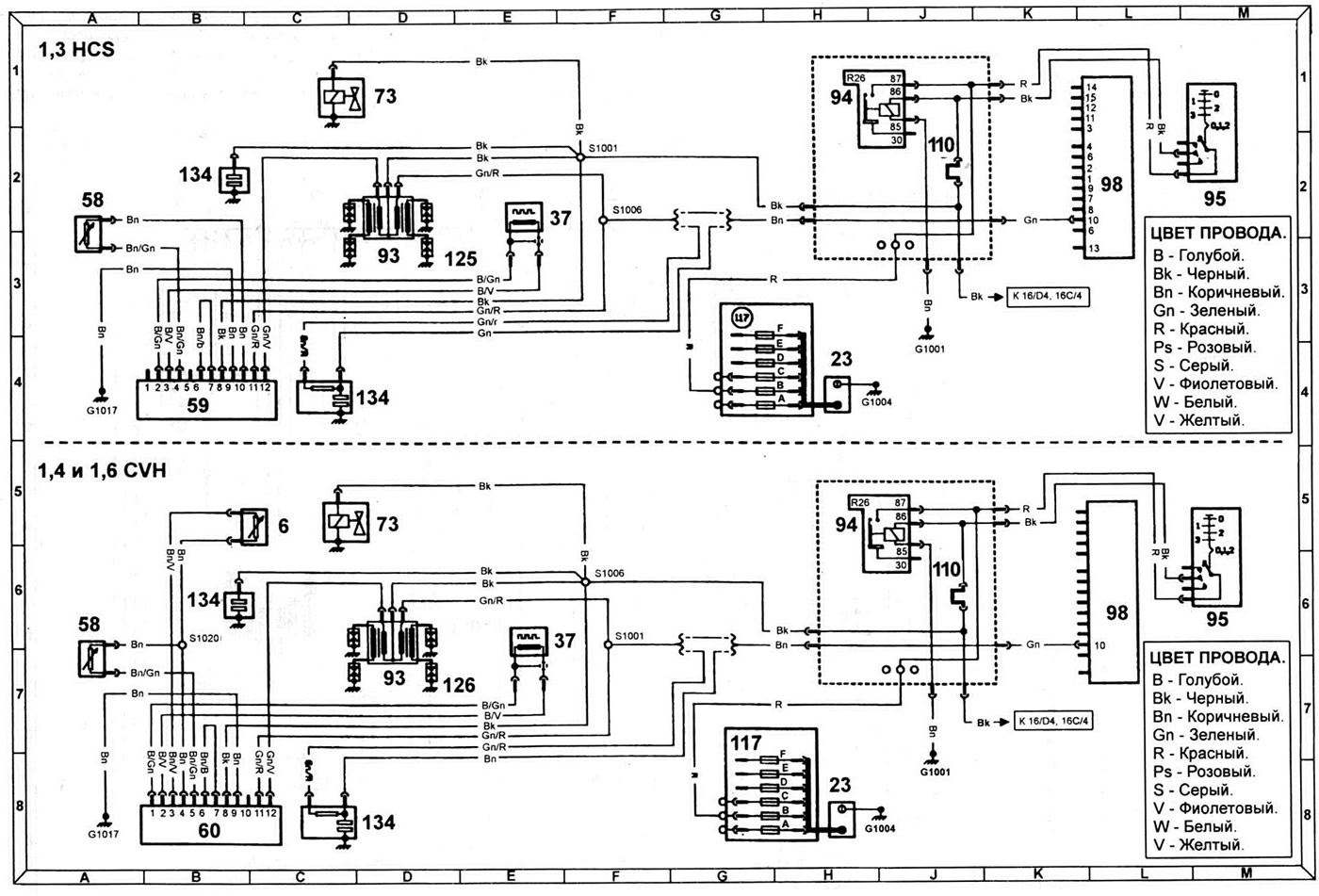

Диаграмма 2. Система зажигания (все карбюраторные модели) автомобилей изготовленных до 1995 года.



6 - датчик температуры поступающего воздуха, 23 аккумулятор, 37 - датчик положения коленчатого вала, 58 - датчик температуре двигателя, 59 - модуль ESC 2, 60 - модуль ESCP 2, 73 - клапан отключения топлива, 93 - катушка зажигания, 94 - реле зажигания, 95 - замок зажигания, 98 - комбинация приборов, 110 - перемычка, 117 - блок предохранителе в моторном отсеке, 125 - свеча зажигания, 134 - конденсатор.
