Специальный инструмент
![]() | Кронштейн подъема двигателя 303-122 (21-068А) |
![]() | Приспособление для снятия/ установки хомутов 303-397 (24-003) |
Общее оборудование:
- Фиксирующие хомуты
- Верстак
- Кран для подъема двигателя
- Деревянный брусок
Все автомобили
ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
1. Установите коробку передач в блоке с ведущим мостом.
2.
ПРЕДУПРЕЖДЕНИЕ: Подоприте двигатель в сборе с коробкой передач в блоке с ведущим мостом, используя деревянные бруски, и закрепите его, используя, соответствующие фиксирующие хомуты.

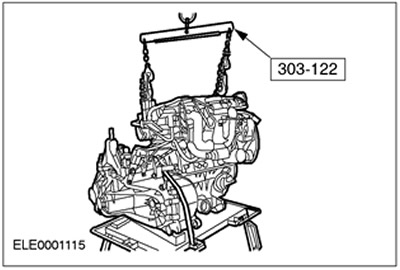

Используя специальный инструмент и кран для подъема двигателя, установите двигатель в сборе с коробкой передач в блоке с ведущим мостом на верстак.
![](https://www.fordbook.ru/img/focus/3650.jpg)

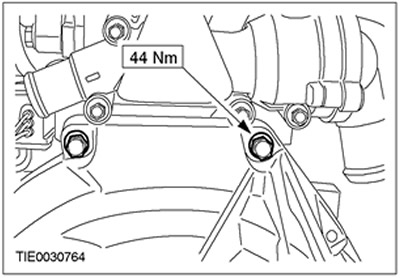

3. Установите верхние болты крепления коробки передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/3651.jpg)

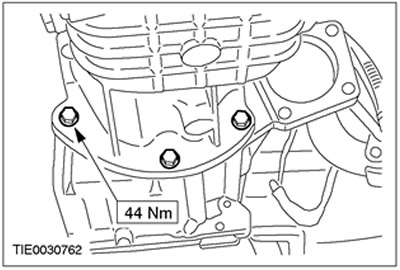

4. Установите нижние болты крепления коробки передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/3652.jpg)

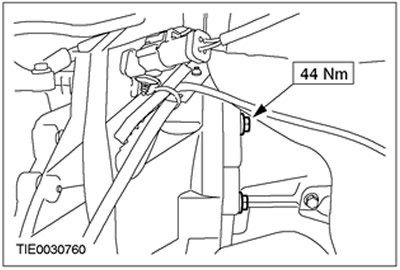

5. Установите правые болты крепления коробки передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/3653.jpg)

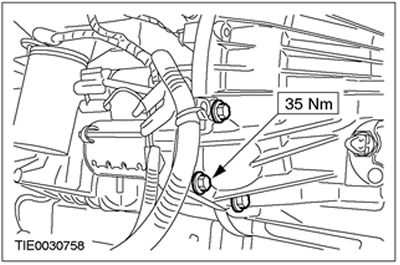

6. Установите стартер.
![](https://www.fordbook.ru/img/focus/3654.jpg)

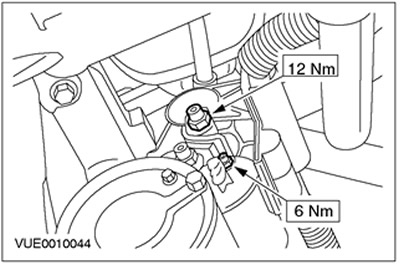

7. Состыкуйте штекерные разъемы стартера.
![](https://www.fordbook.ru/img/focus/3655.jpg)

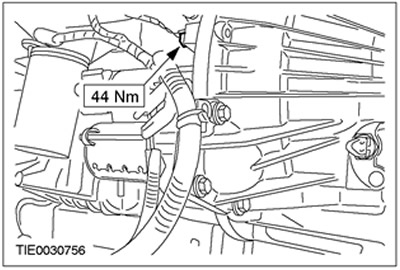

8. Установите левый болт крепления коробки передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/3656.jpg)
9. Поднимите и подоприте автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.
10. Расположите верстак под автомобилем и осторожно опускайте автомобиль до тех пор, пока двигатель в сборе с коробкой передач в блоке с ведущим мостом не займет положение, требуемое для установки опор двигателя.
11.
ПРИМЕЧАНИЕ: Установите новые гайки крепления передней опоры двигателя.
ПРИМЕЧАНИЕ: Не затягивайте гайки крепления передней опоры двигателя на этой стадии.

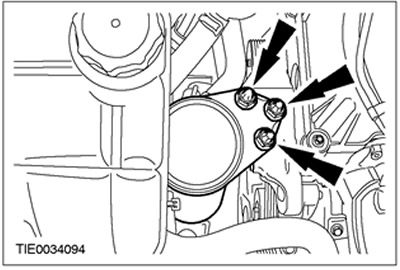

Установите гайки передней опоры двигателя.
![](https://www.fordbook.ru/img/focus/3657.jpg)
12.
ПРИМЕЧАНИЕ: Установите новые гайки крепления задней опоры двигателя.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте гайки крепления задней опоры двигателя.

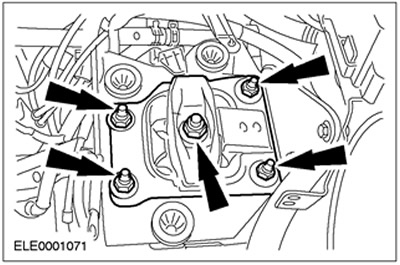

Установите заднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/3658.jpg)
13.
ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок требуется незамедлительно промыть холодной водой.

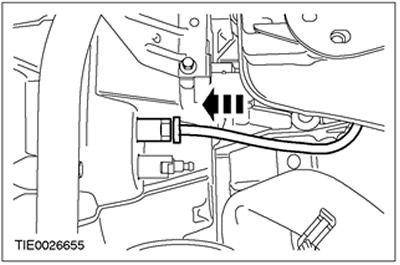

Подсоедините питающий трубопровод рабочего цилиндра сцепления.
![](https://www.fordbook.ru/img/focus/3659.jpg)

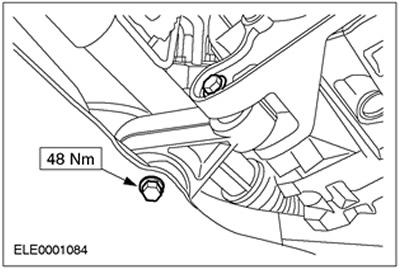

14. Установите опорную подушку двигателя.
![](https://www.fordbook.ru/img/focus/3660.jpg)
15.
ПРЕДОСТЕРЕЖЕНИЕ: Закрепите полуось, чтобы предотвратить повреждение шарниров равных угловых скоростей. Внутренний шарнир не следует отклонять более чем на 18 градусов. Наружный шарнир не следует отклонять более чем на 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите уплотнение полуоси.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности установки пружинного кольца.
ПРИМЕЧАНИЕ: Установите новое пружинное кольцо.

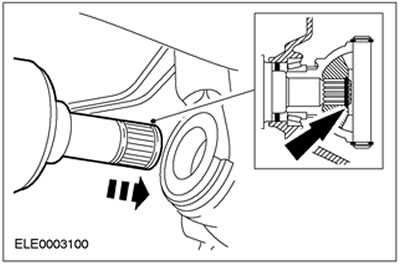

Подсоедините левую полуось к коробке передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/3661.jpg)
16.
ПРЕДОСТЕРЕЖЕНИЕ: Закрепите полуось, чтобы предотвратить повреждение шарниров равных угловых скоростей. Внутренний шарнир не следует отклонять более чем на 18 градусов. Наружный шарнир не следует отклонять более чем на 45 градусов.
ПРИМЕЧАНИЕ: Установите новую крышку и контргайки промежуточного подшипника промежуточного вала.
Подсоедините полуось вместе с промежуточным валом к коробке передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/3662.jpg)

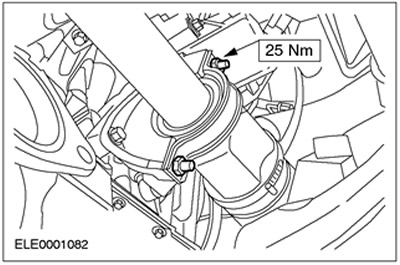

17.
ПРЕДОСТЕРЕЖЕНИЕ: Чтобы предотвратить повреждение шарового шарнира, удостоверьтесь в том, что установлен теплозащитный экран.
ПРЕДОСТЕРЕЖЕНИЕ: Стяжной болт нижнего рычага должен быть установлен с тыльной стороны поворотного кулака.

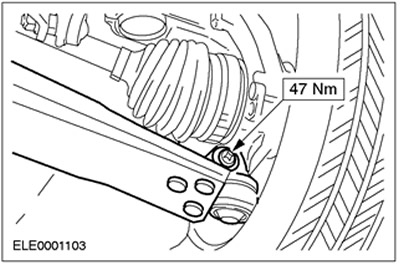

Подсоедините нижние рычаги к поворотным кулакам с обеих сторон.
![](https://www.fordbook.ru/img/focus/3663.jpg)
Автомобили с системой воздушного кондиционирования

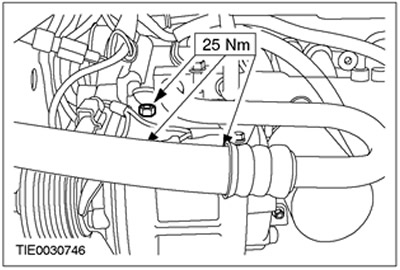

18. Подсоедините компрессор системы воздушного кондиционирования (A/C) к соот-ветствующему кронштейну.
![](https://www.fordbook.ru/img/focus/3664.jpg)
Все автомобили

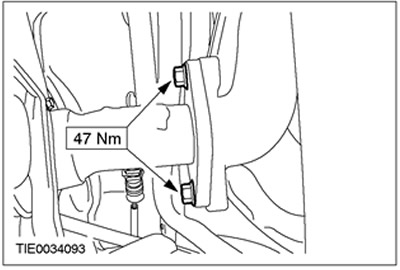

19. Подсоедините гибкую выпускную трубу к выпускному коллектору.
![](https://www.fordbook.ru/img/focus/3665.jpg)

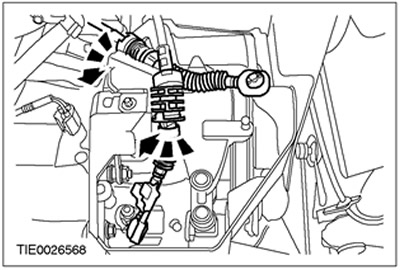

20. Подсоедините тросы переключения передач к коробке передач в блоке с ведущим мостом. Поверните опорные втулки против часовой стрелки и подсоедините тросы к кронштейну.
![](https://www.fordbook.ru/img/focus/3666.jpg)
21. Отрегулируйте трос переключения передач.За дополнительной информацией обратитесь к Разделу 308-00.

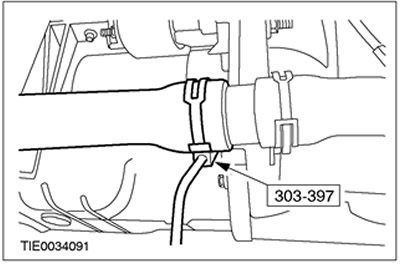

22. Используя специальный инструмент, подсоедините шланг охлаждающей жидкости.
![](https://www.fordbook.ru/img/focus/3667.jpg)
23. Опустите автомобиль.

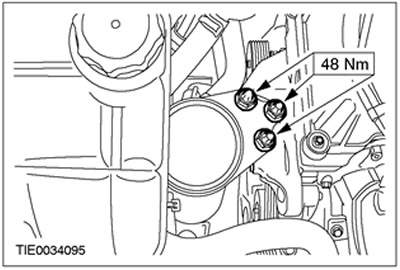

24. Затяните гайки крепления передней опоры двигателя.
![](https://www.fordbook.ru/img/focus/3668.jpg)
25.
ПРИМЕЧАНИЕ: Установите новые гайки крепления задней опоры двигателя.

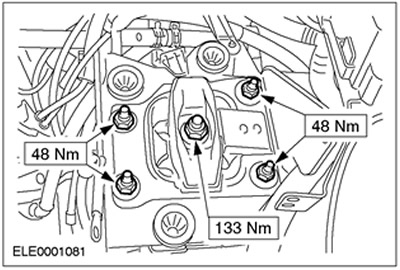

Затяните гайки крепления задней опоры двигателя.
![](https://www.fordbook.ru/img/focus/3669.jpg)

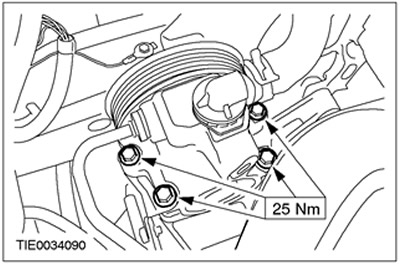

26. Закрепите насос усилителя рулевого управления на соответствующем кронштейне.
![](https://www.fordbook.ru/img/focus/3670.jpg)

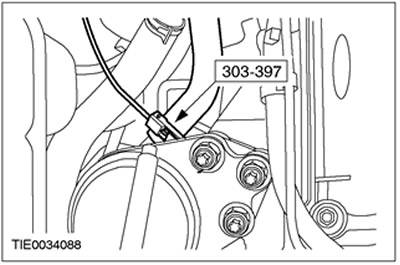

27. Используя специальный инструмент, подсоедините шланг охлаждающей жидкости.
![](https://www.fordbook.ru/img/focus/3671.jpg)
28. Наденьте ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.

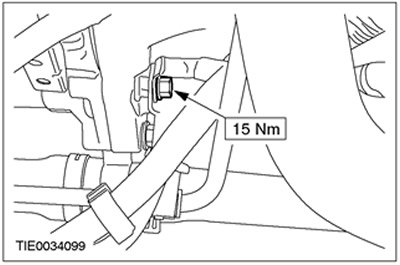

29. Закрепите кронштейн крепления магистрали усилителя рулевого управления и кабель заземления к коробке передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/3672.jpg)

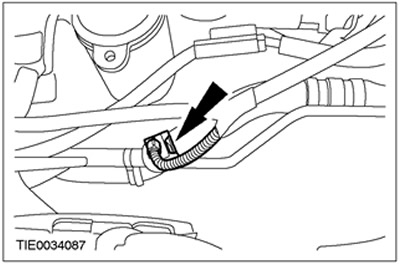

30. Состыкуйте штекерный разъем реле давления в усилителе рулевого управления (PSP).
![](https://www.fordbook.ru/img/focus/3673.jpg)

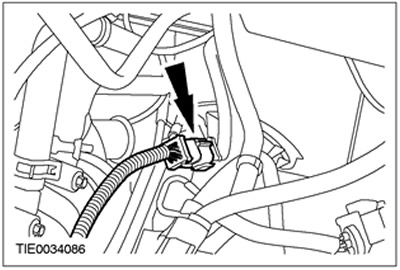

31. Состыкуйте штекерный разъем жгута электропроводки коробки передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/3674.jpg)

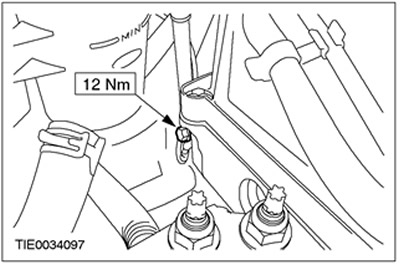

32. Подсоедините кабель заземления к головке цилиндров.
![](https://www.fordbook.ru/img/focus/3675.jpg)

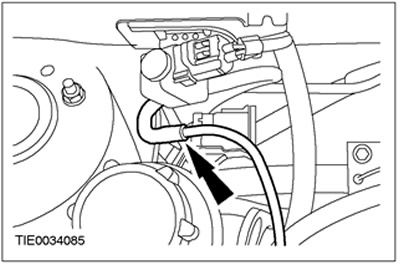

33. Подсоедините вакуумный шланг к клапану очистки угольного фильтра системы контроля над парами топлива (EVAP).
![](https://www.fordbook.ru/img/focus/3676.jpg)

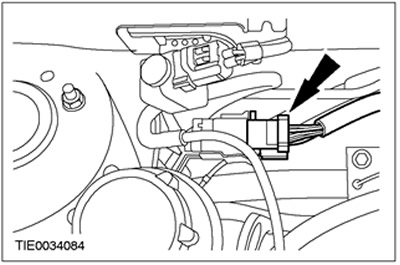

34. Состыкуйте штекерный разъем жгута электропроводки двигателя.
![](https://www.fordbook.ru/img/focus/3677.jpg)

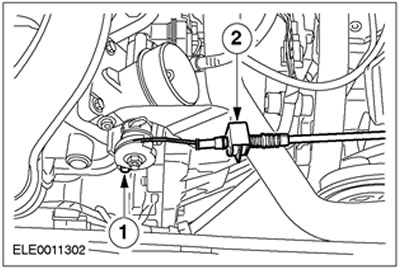

35. Подсоедините трос акселератора к корпусу дроссельной заслонки.
- 1.Подсоедините внутренний трос акселератора к рычагу корпуса дроссельной заслонки.
- 2.Подсоедините наружную оболочку троса акселератора к кронштейну корпуса дроссельной заслонки.
![](https://www.fordbook.ru/img/focus/3678.jpg)

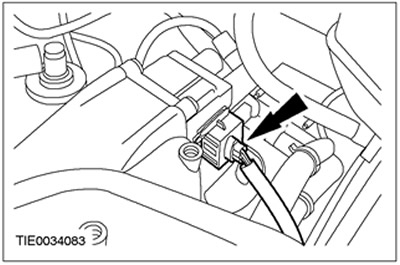

36. Состыкуйте штекерный разъем блока электронного зажигания (EI).
![](https://www.fordbook.ru/img/focus/3679.jpg)

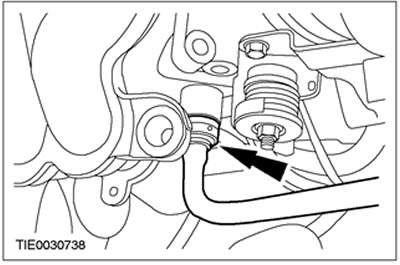

37. Подсоедините вакуумную магистраль вакуумного усилителя тормозов к впускному коллектору.
![](https://www.fordbook.ru/img/focus/3680.jpg)

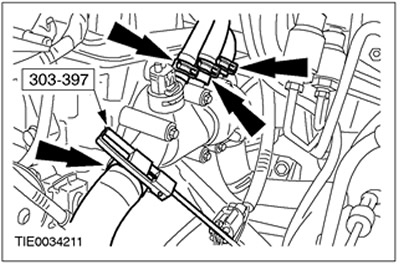

38. Используя специальный инструмент, подсоедините шланги охлаждающей жидкости к корпусу управления циркуляцией охлаждающей жидкости.
![](https://www.fordbook.ru/img/focus/3681.jpg)

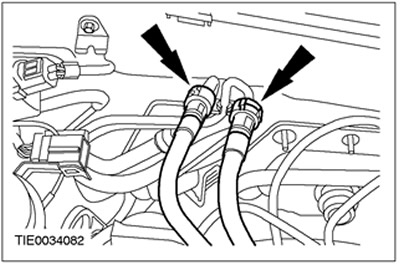

39. Соедините быстродействующие муфты питающего и возвратного топливопроводов.За дополнительной информацией обратитесь к Разделу 310-00.
![](https://www.fordbook.ru/img/focus/3682.jpg)

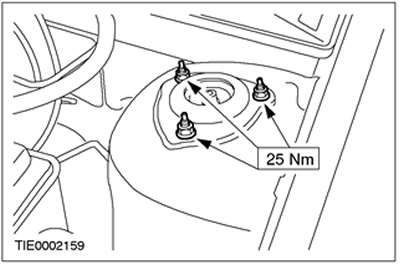

40. Затяните гайки верхней опоры стойки подвески в сборе с пружиной (с обеих сторон).
![](https://www.fordbook.ru/img/focus/3683.jpg)
41. Проверьте уровень трансмиссионной жидкости и при необходимости долейте трансмиссионную жидкость для механической коробки передач. За дополнительной информацией обратитесь к Разделу 308-00.
42. Установите воздушный фильтр. За дополнительной информацией обратитесь к Разделу 303-12.
43. Подсоедините аккумулятор. За дополнительной информацией обратитесь к Разделу 414-01.
44. Заправьте систему охлаждения двигателя. За дополнительной информацией обратитесь к Разделу 303-03.
45. Удалите воздух из гидропривода сцепления. За дополнительной информацией обратитесь к Разделу 308-00.
