Наименование | Спецификация |
Рабочая жидкость усилителя рулевого управления | WSA-M2C195-A |

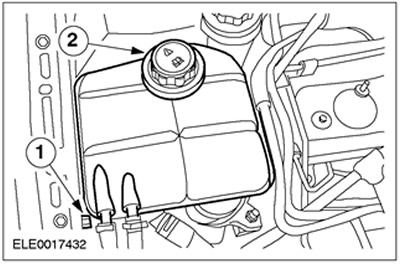

1. Отсоедините расширительный бачок системы охлаждения от колесной арки и расположите в стороне.
- 1.Выверните болт.
- 2.Отсоедините расширительный бачок системы охлаждения.
![](https://www.fordbook.ru/img/focus/0599.jpg)
2. Отсоедините бачок усилителя рулевого управления от колесной арки.
![](https://www.fordbook.ru/img/focus/0600.jpg)
3.
ПРИМЕЧАНИЕ: Используя подходящую заглушку, заглушите бачок усилителя рулевого управления.
Отсоедините возвратную магистраль охладителя рабочей жидкости усилителя рулевого управления от бачка усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0601.jpg)
4. Поместите конец возвратного трубопровода охладителя рабочей жидкости усилителя рулевого управления в подходящую емкость.

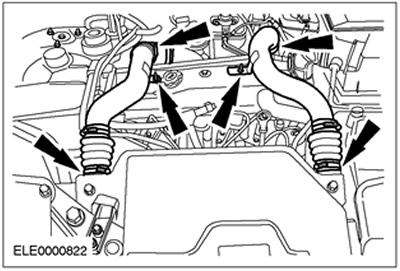

5. Снимите впускной и выпускной трубопроводы воздуховода.
![](https://www.fordbook.ru/img/focus/0602.jpg)
6. Отсоедините воздуховод промежуточного охладителя от панели с отверстием для решетки радиатора.
![](https://www.fordbook.ru/img/focus/0603.jpg)

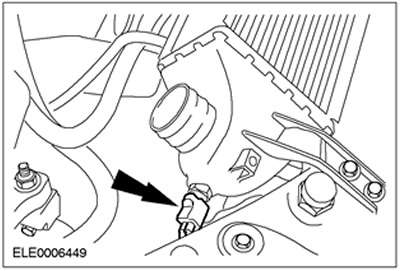

7. Рассоедините штекерный разъем датчика температуры воздухозабора (IAT).
![](https://www.fordbook.ru/img/focus/0604.jpg)

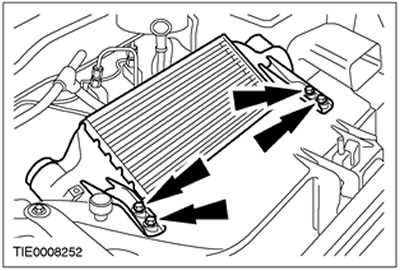

8. Снимите промежуточный охладитель.
![](https://www.fordbook.ru/img/focus/0605.jpg)
9.
ПРЕДОСТЕРЕЖЕНИЕ: Изолируйте свечи подогрева, чтобы предотвратить повреждение штекерных разъемов свечей подогрева.

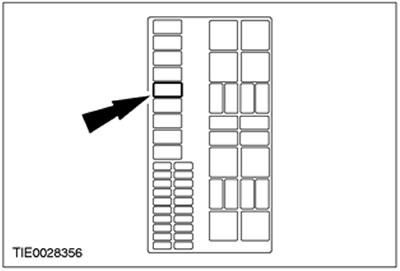

Уберите плавкий предохранитель реле предварительного подогрева из электрораспределительной коробки аккумулятора (BJB).
![](https://www.fordbook.ru/img/focus/0606.jpg)

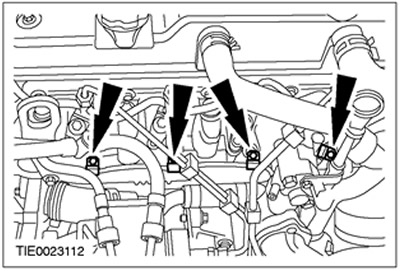

10. Рассоедините штекерные разъемы свечей подогрева.
![](https://www.fordbook.ru/img/focus/0607.jpg)
11. Снимите свечи подогрева.
![](https://www.fordbook.ru/img/focus/0608.jpg)

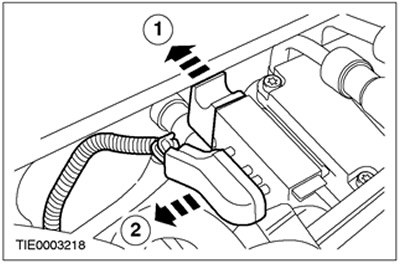

12. Рассоедините штекерный разъем топливного насоса высокого давления.
- 1.Вытяните блокировочный рычаг.
- 2.Рассоедините штекерный разъем.
![](https://www.fordbook.ru/img/focus/0609.jpg)
13.
ПРИМЕЧАНИЕ: Автомобиль следует поднять таким образом, чтобы колеса были свободны и имелась возможность для поворота рулевого колеса от упора до упора.
Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
14.
ПРИМЕЧАНИЕ: При заливании рабочей жидкости в бачок убедитесь в том, что жидкость чистая. Не взбалтывайте ее перед использованием. Жидкость следует переливать в бачок медленно, чтобы минимизировать возможность ее насыщения газом. Уровень жидкости следует проверять при нахождении жидкости в холодном состоянии.
Залейте рабочую жидкость в бачок до отметки "MAX".
15.
ПРЕДОСТЕРЕЖЕНИЕ: Не проворачивайте двигатель непрерывно в течение более, чем 30 секунд, т.к. это может привести к выходу стартера из строя.
При проворачивании двигателя в течение промежутка времени, не превышающего 30 секунд, поверните рулевое колесо от упора до упора. Воспользовавшись помощью другого техника, добавьте 1 литр чистой рабочей жидкости усилителя рулевого управления.
16. Подождите 60 секунд, чтобы дать стартеру возможность охладиться.
17.
ПРЕДОСТЕРЕЖЕНИЕ: Не проворачивайте двигатель непрерывно в течение более, чем 30 секунд, т.к. это может привести к выходу стартера из строя.
При проворачивании двигателя в течение последующих 30 секунд поворачивайте рулевое колесо от упора до упора. Воспользовавшись помощью другого техника, добавьте 1 литр чистой рабочей жидкости усилителя рулевого управления.
18. После того, как вся жидкость будет залита, переключите переключатель зажигания в положение "OFF" ("выкл.").

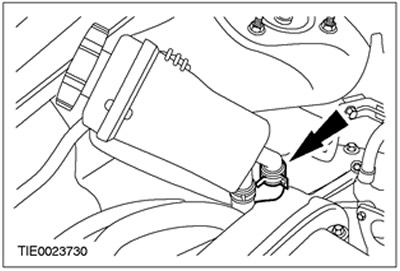

19. Снимите заглушку с бачка рабочей жидкости усилителя рулевого управления и под-соедините возвратный трубопровод охладителя рабочей жидкости усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0610.jpg)

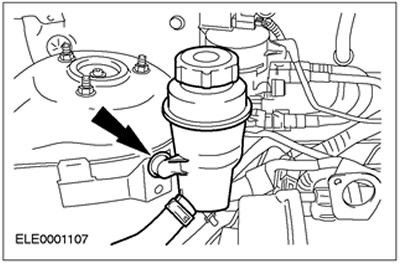

20. Закрепите бачок усилителя рулевого управления в колесной арке.
![](https://www.fordbook.ru/img/focus/0611.jpg)

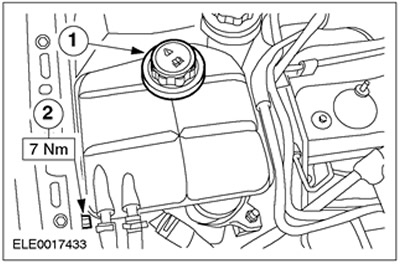

21. Закрепите расширительный бачок системы охлаждения в колесной арке.
- 1.Закрепите расширительный бачок системы охлаждения.
- 2.Установите болт.
![](https://www.fordbook.ru/img/focus/0612.jpg)

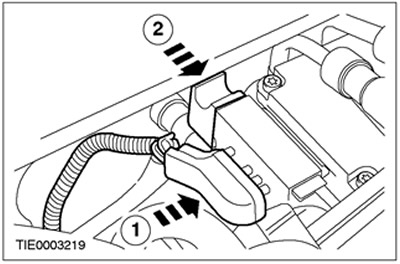

22. Состыкуйте штекерный разъем топливного насоса высокого давления.
- 1.Состыкуйте штекерный разъем.
- 2.Нажмите на блокировочный рычаг.
![](https://www.fordbook.ru/img/focus/0613.jpg)

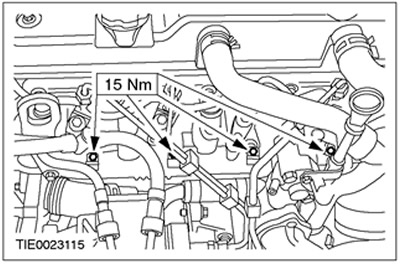

23. Установите свечи подогрева.
![](https://www.fordbook.ru/img/focus/0614.jpg)
24. Состыкуйте штекерные разъемы свечей подогрева.
![](https://www.fordbook.ru/img/focus/0615.jpg)
25. Установите плавкий предохранитель реле предварительного подогрева.
![](https://www.fordbook.ru/img/focus/0616.jpg)

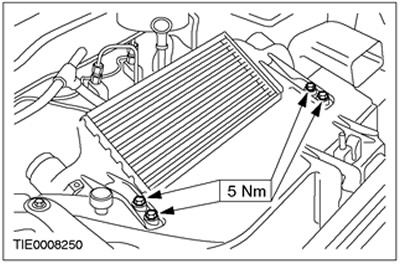

26. Установите промежуточный охладитель.
![](https://www.fordbook.ru/img/focus/0617.jpg)
27. Состыкуйте штекерный разъем датчика IAT.
![](https://www.fordbook.ru/img/focus/0618.jpg)

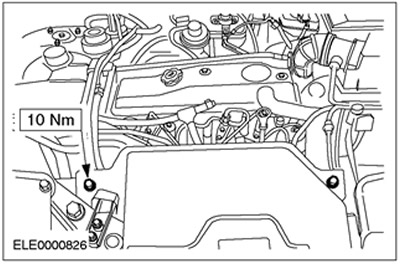

28. Подсоедините воздуховод промежуточного охладителя к панели с отверстием для решетки радиатора.
![](https://www.fordbook.ru/img/focus/0619.jpg)
29. Установите впускной и выпускной трубопроводы воздуховода.
![](https://www.fordbook.ru/img/focus/0620.jpg)
30. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите воздух из системы. За дополнительной информацией обратитесь к главе Удаление воздуха из системы усилителя рулевого управления имеющейся в этом разделе.
31. Опустите автомобиль.
