Заметно возросший гидравлический КПД — насос впрыска VP 30

            0

Блок управления насосом (PCU) на верхней стороне насоса функционирует как центральное звено — у него нет механического соединения с педалью газа. Bosch VP-30 управляет высоконапорным электромагнитным клапаном, который нагружает аксиальный поршень. Клапан открывается и закрывается с изменяющимся тактовым соотношением точно в соответствии с заданной универсальной характеристикой PCU (впрочем, модель дизельного двигателя мощностью 75 л.с. в Focus работает с модифицированными универсальными характеристиками, которые тем не менее не идентичны характеристикам в дизельном двигателе Fiesta мощностью 75 л.с. — без охладителя наддувочного воздуха).

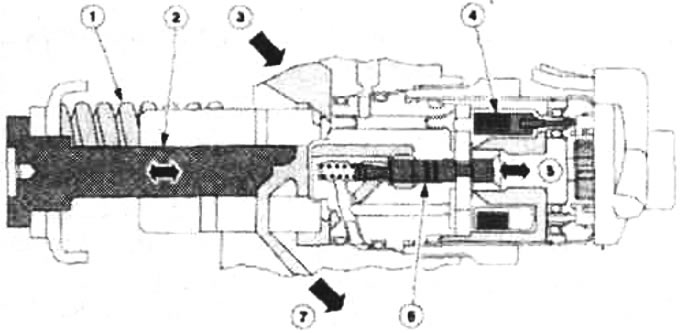

Электромагнитный клапан высокого давления: 1 - нажимная пружина; 2 - аксиальный поршень; 3 - подача; 4 - катушка; 5 - направление закрытия и открытия; 6 - игла клапана; 7 - ответвление к форсунке.


Регулировка начала подачи топлива в Focus осуществляется без датчика движения иглы. Сигнал поступает от блока управления насосом и затем в гидравлическую систему через высоконапорный электромагнитный клапан. Начало подачи топлива всегда определяется моментом закрытия электромагнитного клапана, конец подачи топлива определяется моментом открытия, а количество подаваемого топлива вычисляется на основании промежутка времени, в течение которого закрыт электромагнитный клапан высокого давления.

VP-30 в отличие от предшествующих моделей обходится без механической регулирующей заслонки, за счет этого и на основе точной настройки высоконапорного электромагнитного клапана насос работает с заметно возросшим гидравлическим КПД.
