Путь подачи топлива — так топливо поступает к форсунке

            0

Топливный насос подает дизельное топливо из топливного бака через топливный фильтр до насоса впрыска в замкнутой системе топливопроводов (подающий и рециркуляционный топливопроводы).

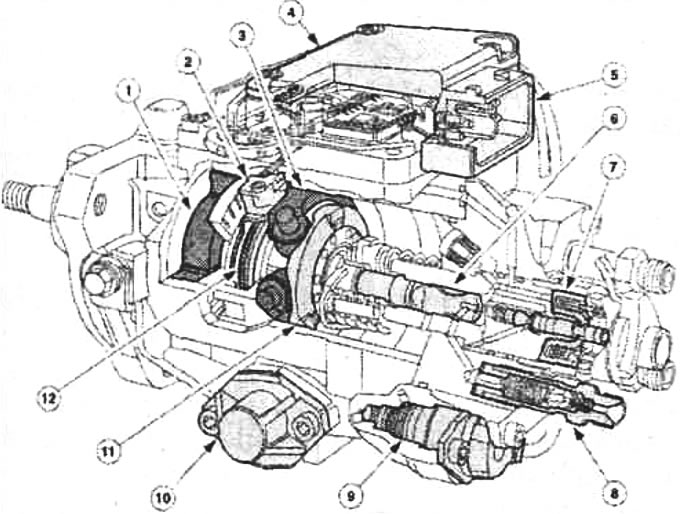

Распределительный насос впрыска VP-30: 1 - пластинчатый насос; 2 - датчик угла поворота; 3 - роликовое кольцо; 4 - блок управления насосом (PCU); 5 - штекерное соединение; 6 - аксиальный поршень; 7 - высоконапорный электромагнитный клапан; 8 - напорный клапан; 9 - электромагнитный клапан регулировки начала впрыска (FITS); 10 - механизм изменения угла опережения впрыска; 11 - кулачковый диск; 12 - колесо импульсного датчика.


В традиционных распределительных насосах впрыска работу топливного насоса выполняет пластинчатый насос. Он располагается прямо в круглом отверстии в корпусе насоса. Так как речь идет о всасывающем и нагнетательном насосе, такой же насос транспортирует дизельное топливо также в непосредственную область давления распределительного насоса впрыска.
