Замена щеток генератора и регулятора напряжения Motorola

            0

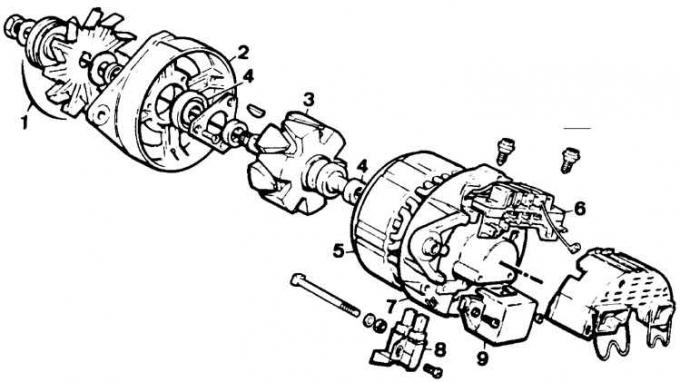

Генератор Motorola





1– шкив вентилятора; 2 – передняя крышка; 3 – ротор; 4 – подшипник; 5 – статор; 6 – выпрямитель; 7 – задняя крышка; 8 – щеткодержатель; 9 – электронный регулятор напряжения


Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя.

1. Снять провод массы с аккумулятора.

2. Снять теплозащитный экран.

3. Снять разъем с проводами с генератора.

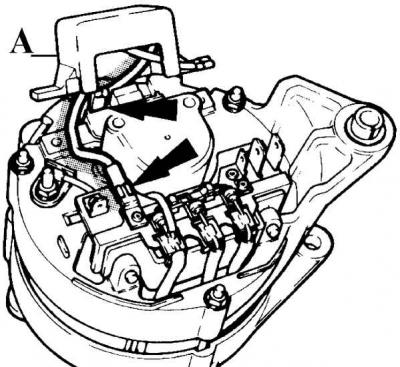

4. Отвинтить регулятор напряжения (А) и отсоединить 2 провода (указаны стрелками).

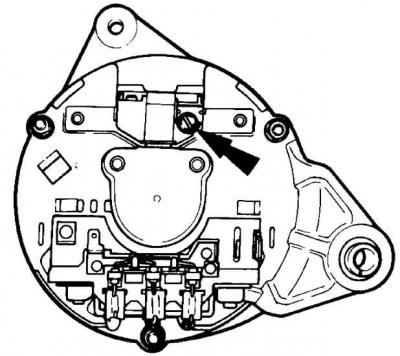

5. Отвинтить винт крепления (указан стрелкой) щеткодержателя.

6. Осторожно поворачивая щеткодержатель наружу, извлечь его из генератора.

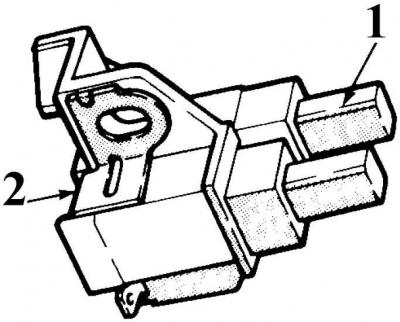

7. Проверить длину графитовых щеток, которая должна быть не менее 4 мм (1 – графитовая щетка, 2 – контакт).
