Замена щеток генератора и регулятора напряжения

            0

Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя.

Можно производить раздельное снятие щеток и регулятора.

Генератор Bosch



1. Снять провод массы с аккумулятора.

2. Отвинтить 3 болта и снять теплозащитный экран.

3. Отвинтить 2 винта крепления регулятора напряжения и, соблюдая осторожность, извлечь регулятор.

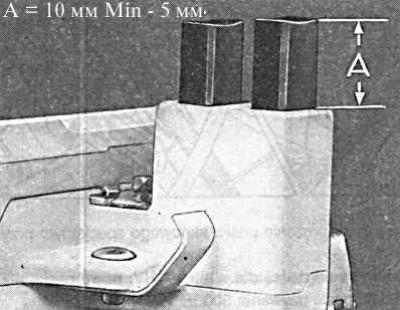

4. Проверить длину графитовых щеток (расстояние А), которая должна быть не менее 5 мм.

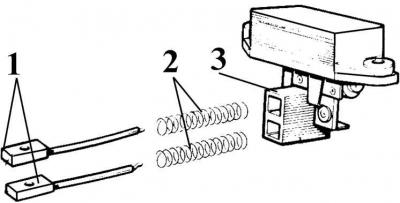

5. Для замены угольных щеток необходимо отпаять токоподводы, извлечь изношенные щетки и пружины, установить новые щетки с пружинами в гнездо регулятора и припаять токоподвод таким образом, чтобы длина щеток составляла 10 мм. При пайке не допускать попадания флюса и припоя на токоподвод, кроме места пайки (1 – щетки, 2 – пружины прижима щеток, 3 – держатель щеток).


6. Проверить легкость перемещения щеток в держателе.

Генератор Lucas



1. Снять провод массы с аккумулятора.

2. Снять теплозащитный экран.

3. Снять разъем с проводами с генератора.

4. Отвинтить заднюю крышку генератора.

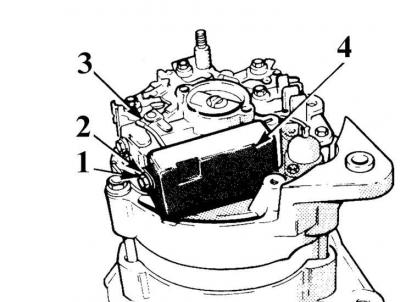

5. Отключить провода от регулятора, отвинтить соединительную пластину, крепежный винт регулятора и извлечь регулятор (1 – винт, 2 – пластмассовая прокладка, 3 – соединительная пластина, 4 – регулятор).

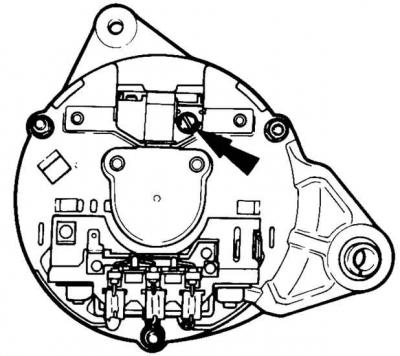

6. Отвинтить винты (указаны стрелкой) крепления графитовых щеток и извлечь щетки из держателя.

7. Проверить длину графитовых щеток, которая должна быть не менее 5 мм.

Генератор Motorola



1. Снять провод массы с аккумулятора.

2. Снять теплозащитный экран.


3. Снять разъем с проводами с генератора.

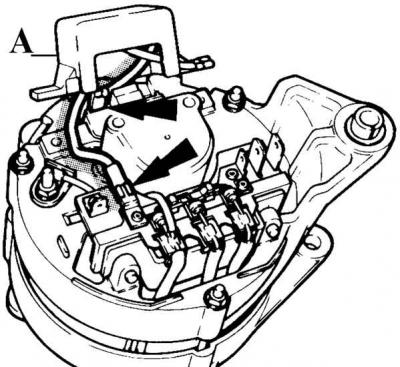

4. Отвинтить регулятор (А) и отсоединить 2 провода (указаны стрелками).

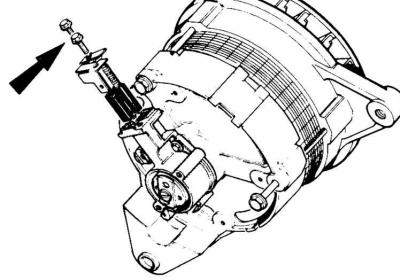

5. Отвинтить винт крепления щеткодержателя.



6. Отвинтить щеткодержатель и, осторожно поворачивая его наружу, извлечь из генератора (1 – графитовая щетка, 2 – контакт).

7. Проверить длину графитовых щеток, которая должна быть не менее 4 мм.
