Замена щеток генератора и регулятора напряжения Bosch

            0

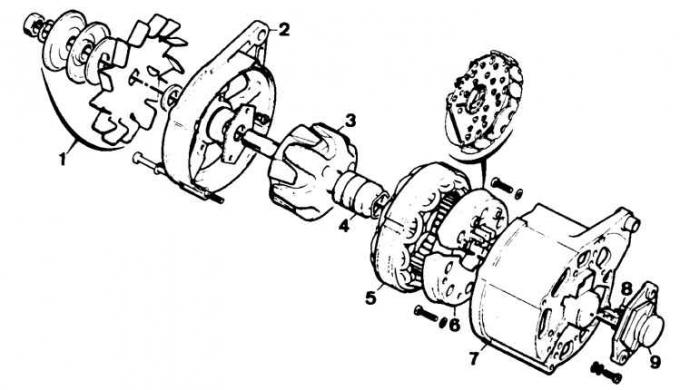

Генератор Bosch





1– шкив вентилятора; 2 – передняя крышка; 3 – ротор; 4 – подшипник; 5 – статор; 6 – выпрямитель; 7 – задняя крышка; 8 – щеткодержатель; 9 – электронный регулятор напряжения


Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя.

1. Снять провод массы с аккумулятора.

2. Отвинтить 3 болта и снять теплозащитный экран.

3. Отвинтить 2 винта крепления регулятора напряжения и, соблюдая осторожность, извлечь регулятор.

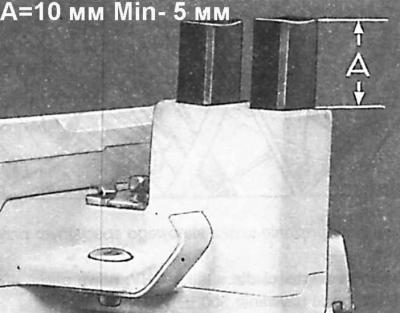

4. Проверить длину графитовых щеток, которая должна быть не менее 5 мм.



5. Для замены угольных щеток необходимо отпаять токоподводы, извлечь изношенные щетки и пружины, установить новые щетки с пружинами в гнездо регулятора и припаять токоподвод таким образом, чтобы длина щеток составляла 10 мм. При пайке не допускать попадания флюса и припоя на токоподвод, кроме места пайки (1 – щетки, 2 – пружины прижима щеток, 3 – держатель щеток).

6. Проверить легкость перемещения щеток в держателе.
