Монтаж на цилиндровата глава (Escort 4)

Монтаж на семеринги

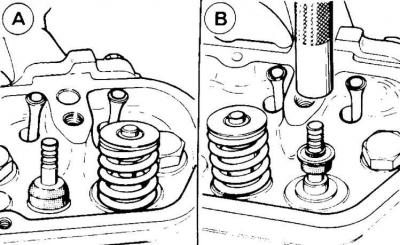

Масленото уплътнение, показано на илюстрацията, трябва да се монтира само с всмукателен клапан, който няма овалния надпис FORD на стеблото.

1. Смажете стеблото на клапана с масло (за предпочитане SAE 90 SQM 2C-9002-AA) и монтирайте клапана в главата на цилиндъра.

2. Монтирайте масленото уплътнение върху стеблото на клапана. За да не повредите работните ръбове на маслената капачка, увийте жлебовете в края на стеблото на клапана с лепяща лента, която трябва да се отстрани след монтиране на капачката. Поставете капачката за маслото на изпускателния клапан докрай, като използвате инструмент 21-007.

Внимание! Монтирайте само нови семеринги.

3. Монтирайте пружината и пружинната плоча върху клапана, компресирайте пружината и поставете шплинтите на клапана. Монтирайте пружината с по-малка стъпка на завъртане към главата.

4. Монтирайте останалите клапани по същия начин и проверете монтажа, като удряте краищата на стъблата на клапаните с чук с мек връх.
