2. Namontujte montážnu dosku vačkového hriadeľa a skontrolujte jej axiálnu vôľu.
3. Nainštalujte posúvače do ich pôvodnej polohy.
4. Nainštalujte a zaistite tukom hlavné ložiskové panvy a prítlačné podložky tak, aby mazacie drážky smerovali ku kľukovému hriadeľu.
5. Namontujte kľúč a ozubené koleso na kľukový hriadeľ.

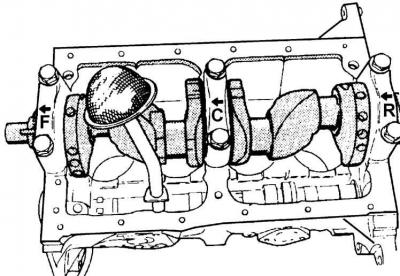

6. Namažte čapy kľukového hriadeľa motorovým olejom a nainštalujte ho do bloku valcov.

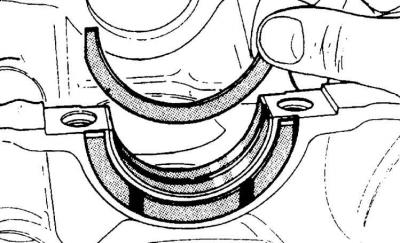

7. Nainštalujte kryty hlavných ložísk s vložkami v súlade s označeniami a utiahnite skrutky.
8. Skontrolujte axiálny pohyb kľukového hriadeľa pomocou číselníka. Ak pohyb prekročí prípustné limity, je potrebné nainštalovať prítlačné polkrúžky väčšej hrúbky.

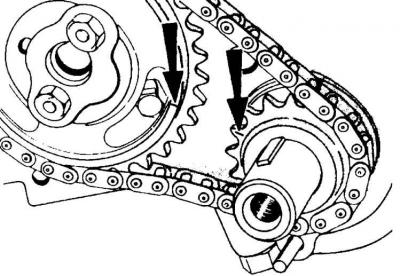

9. Otočte kľukový hriadeľ tak, aby značka na ozubenom kolese bola v jednej rovine s osou spojenia vačkového hriadeľa a kľukového hriadeľa (značky na vačkovom hriadeli a kľukovom hriadeli sú označené šípkami).
10. Namontujte hnaciu reťaz na ozubené koleso kľukového hriadeľa a ozubené koleso vačkového hriadeľa, priskrutkujte ozubené koleso k prírube vačkového hriadeľa. Otvory pre skrutky na ozubenom kolese sa musia zhodovať s otvormi na prírube vačkového hriadeľa a značky zarovnania musia tiež smerovať k sebe. Možno budete musieť otočiť vačkový hriadeľ, aby ste zarovnali otvory pre skrutky. Zaistite skrutky proti odskrutkovaniu ohnutím jazýčkov na upevňovacej doske.
11. Nainštalujte napínač reťaze.
12. Nainštalujte krúžok na stranu kľukového hriadeľa s ozubeným kolesom tak, aby jeho konvexná strana smerovala k ozubenému kolesu.

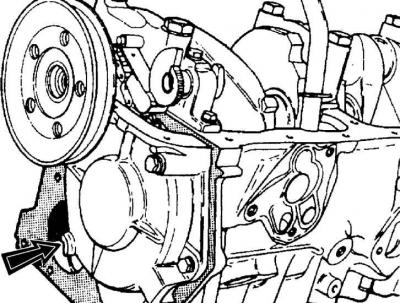

13. Naskrutkujte kryt pohonu s novým tesnením a predinštalovaným novým O-krúžkom. Jedna skrutka (označené šípkou) Pred inštaláciou vodného čerpadla neskrutkujte upevňovacie prvky krytu.
14. Nainštalujte vodné čerpadlo.
15. Namažte tesniace chlopne, nainštalujte remenicu kľukového hriadeľa a utiahnite upevňovaciu skrutku.
16. Namontujte zadný kryt O-krúžku kľukového hriadeľa a utiahnite skrutky.
17. Nainštalujte zadný štít na blok valcov.
18. Namontujte zotrvačník na kľukový hriadeľ a priskrutkujte ho.
19. Nainštalujte spojku po jej vycentrovaní.
20. Namažte valce a nainštalujte piesty s krúžkami a ojnicami. Šípky na piestoch by mali smerovať k rozvodovému kolesu a otvory na priechod oleja na spojovacích tyčiach by mali byť vľavo. Naskrutkujte uzávery ojníc.
21. Nainštalujte olejovú vaňu a vypúšťaciu skrutku oleja.
22. Nainštalujte snímač tlaku oleja.
23. Otáčaním kľukového hriadeľa nastavte piest prvého valca na TDC, pričom značky na remenici kľukového hriadeľa a na kryte pohonu sa musia zhodovať. Nainštalujte olejové čerpadlo s filtrom.

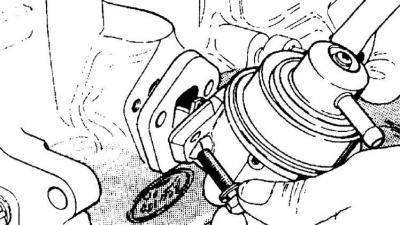

24. Nainštalujte palivové čerpadlo.
25. Nainštalujte hlavu valca.
26. Nainštalujte posúvače na rovnaké miesta, kde stáli.
27. Nainštalujte nápravu pomocou pák na hlavu.

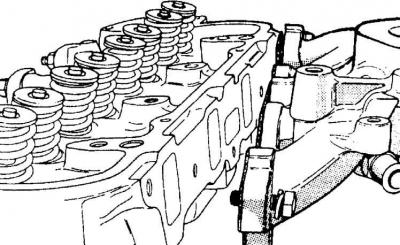

28. Nastavte vôle ventilov.
29. Nainštalujte prívod (na obrázku) a výfukové potrubia.
30. Nainštalujte karburátor a pripojte palivové potrubie od palivového čerpadla.
31. Nainštalujte zapaľovacie sviečky a snímač teploty chladiacej kvapaliny.
32. Nainštalujte termostat a kryt krytu termostatu.
33. Nainštalujte remenicu vodného čerpadla.
34. Nainštalujte generátor, nasaďte hnací remeň a nastavte jeho napnutie.
35. Nainštalujte rozdeľovač zapaľovania.
36. Nainštalujte uzáver rozdeľovača zapaľovania a pripojte vysokonapäťové vodiče k zapaľovacím sviečkam.
37. Nainštalujte hadicu chladiacej kvapaliny umiestnenú na boku motora.
38. Nainštalujte odvzdušňovaciu hadicu kľukovej skrine do sacieho potrubia a uzáveru plniaceho hrdla oleja.

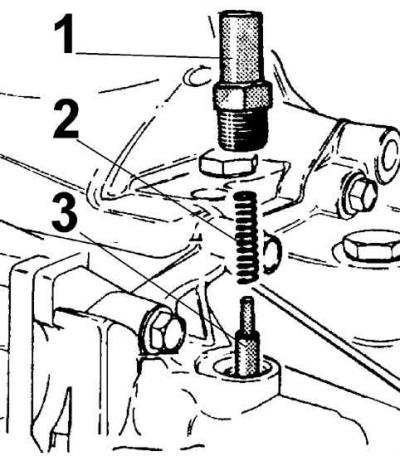

39. Priskrutkujte prevodovku k motoru a skontrolujte, či je zámok (1) hriadeľ voliča prevodovky je inštalovaný spolu s pružinou (2) a pripnúť (3).
