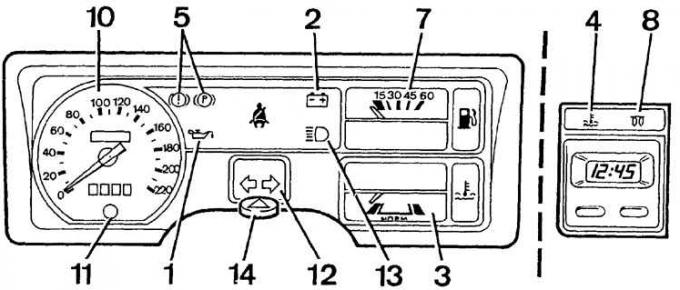

Инструмент табла Ц и ЦЛ верзије
1 – контролна сијалица притиска уља; 2 – контролна сијалица пуњења акумулатора; 3; 4 - показивач температуре расхладне течности и лампица упозорења за прегревање мотора; 5 - лампа која сигнализира укључивање; ручна кочница и пренизак ниво кочионе течности; 6 - контролно светло; против блокирања кочница (ABS); 7 - индикатор нивоа горива и индикатор резерве; 8 – контролна сијалица претходног загревања мотора; 9 - тахометар; 10 - брзиномјер; 11 - дугме за ресетовање дневног бројача километара; 12 – контролна сијалица индекса обртаја; 13 – контролна сијалица дугих светала; 14 – контролна лампа пожара у случају опасности
Верзија инструмент табле ГЛ
1 – контролна сијалица притиска уља; 2 – контролна сијалица пуњења акумулатора; 3; 4 - показивач температуре расхладне течности и лампица упозорења за прегревање мотора; 5 - сијалица за сигнализацију укључене ручне кочнице и прениског нивоа кочионе течности; 6 – контролна сијалица антиблокирајућег система (ABS); 7 - индикатор нивоа горива и индикатор резерве; 8 – контролна сијалица претходног загревања мотора; 9 - тахометар; 10 - брзиномјер; 11 - дугме за ресетовање дневног бројача километара; 12 – контролна сијалица индекса обртаја; 13 – контролна сијалица дугих светала; 14 – контролна лампа пожара у случају опасности

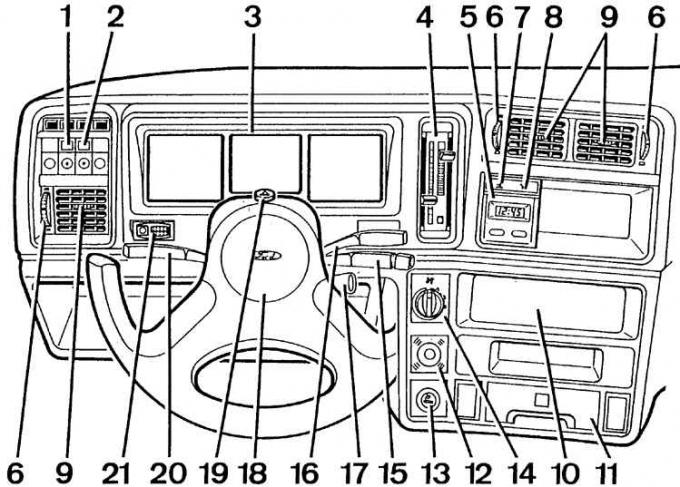

Возачево седиште
1 – прекидач задњих светала за маглу; 2 – прекидач загревања задњег стакла; 3 – комбинација уређаја; 4 - полуга за подешавање температуре и смера довода ваздуха; 5 - сат са дигиталним дисплејом; 6 - дугме за подешавање млазнице вентилационог система; 7 - сигнална лампица за прегревање мотора; 8 – контролна лампица почетног загревања дизел мотора; 9 - подесиве млазнице вентилационог система; 10 - место за радио пријемник; 11 - пепељара; 12 - балансирање јачине звука звучника; 13 - упаљач за цигарете; 14 – прекидач вентилатора; 15 - прекидач за брисаче и перач; 16 - прекидач унутрашњег осветљења; 17 - прекидач за паљење са бравом волана; 18 – дугме звучног сигнала; 19 - прекидач светла у случају нужде; 20 - вишенаменски прекидач (показивачи правца; дуга и кратка светла; светлосни сигнал); 21 - дугме за подешавање интензитета осветљења предњег панела
Лампица упозорења притиска уља
Лампица индикатора притиска уља се пали након укључивања паљења и требало би да се угаси након покретања мотора. Искључивање контролне лампице показује да је притисак уља нормалан. Ако се ова лампица упали док мотор ради или се упали током вожње, одмах зауставите возило и угасите мотор. После два минута проверите ниво уља у уљном кориту (види пододељак 2.3) и по потреби допунити његову количину.
Ако је ниво уља нормалан и контролна лампица поново светли након покретања мотора, угасите мотор и вуците аутомобил да проверите и поправите систем подмазивања мотора.
Пажња! Не сме се дозволити да мотор ради са упаљеном лампицом за притисак уља.
Контролна лампица за пуњење батерије
Контролна лампица за пуњење батерије светли након укључивања контакта и требало би да се угаси након покретања мотора када се батерија пуни. Ако се ова лампица упали док мотор ради, то указује на квар у кругу пуњења батерије. Током вожње, у овом случају, требало би да се зауставите и проверите интегритет и затегнутост клинастог ремена алтернатора.
Ако је каиш у добром стању и његова напетост је нормална, а контролна лампица још увек светли док мотор ради, онда треба проверити круг пуњења акумулатора. Можете наставити да возите до најближег сервиса, међутим, потрошњу електричне енергије из акумулатора треба ограничити на минимум тако што ћете искључити све непотребне потрошаче струје који нису прописани правилима саобраћаја.
Мерач температуре расхладне течности и лампица упозорења за прегревање мотора
Током нормалног рада возила, показивач мерача температуре расхладне течности треба да буде у средњем, белом опсегу скале.
Ако се стрелица помери на црвени део скале, а лампица упозорења за прегревање мотора се упали, треба одмах зауставити аутомобил и угасити мотор.
Ако је лампица упаљена и показивач је у почетном опсегу скале (мотор хладан), то може значити да је ниво расхладне течности пренизак. Ако је ниво нормалан, а након покретања мотора, лампица поново показује да се мотор прегрева, онда би требало да контактирате сервис за помоћ.
Пажња! Немојте наставити да возите са упаљеном лампицом за прегревање мотора, јер то може изазвати озбиљна оштећења мотора.
Лампица која сигнализира ручну кочницу и пренизак ниво кочионе течности
Светли када ручица ручне кочнице није до краја отпуштена (ручна кочница није искључена).
Такође светли ако је ниво кочионе течности у резервоару пренизак. Ниво кочионе течности треба проверити и допунити до ознаке "МАКС". Потреба за честим допуњавањем нивоа кочионе течности указује на цурење у хидрауличном систему. Требало би да контактирате сервис за помоћ.
Лампица упозорења против блокирања кочница (ABS)
У верзијама аутомобила опремљених антиблокирајућим кочионим системом, истовремено паљење лампица упозорења АБС и пренизак ниво кочионе течности значи да у хидрауличној контролној јединици система против блокирања точкова (ABS) дошло је до пада притиска.
Ако се упали само лампица упозорења против блокирања кочница (ABS) , затим зауставите аутомобил, искључите контакт и поново упалите мотор након једног минута. Ако се контролна лампица поново упали након покретања мотора или током вожње, то значи да је електронска контролна јединица система против блокирања точкова регистровала квар система.
У оба случаја (пренизак ниво кочионе течности и неисправност антиблок система) одмах контактирајте сервис за помоћ.
Лампица показивача горива и резерве
Показивач показује, такође након искључивања контакта, приближну количину горива у резервоару за гориво аутомобила. Када је на црвеном делу скале, то значи да је у резервоару остало мање од 8 дм3 горива. Ово додатно потврђује паљење контролне лампе.
Лампица упозорења за предгревање мотора
Ова лампица се пали након укључивања паљења када је мотор хладан. Искључивање значи да су жарнице довољно вруће да покрену дизел мотор. Одмах након искључивања светла, морате покренути мотор.
Тахометар
Приказује број обртаја радилице мотора изражен у хиљадама обртаја у минути.
Спеедометер
Означава брзину кретања у километрима на сат. Поред тога, садржи бројач километара пређених возилом од почетка рада, као и дневни бројач километара који показује број пређених километара од последњег ресетовања бројача.
Дугме за ресетовање дневног бројача километара
Притиском на ово дугме ресетује се очитавање дневног бројача километара.
Контролна лампица индекса обртаја
Трепери након укључивања показивача правца. Ако се фреквенција трептања значајно повећа, то значи да једна од сијалица показивача правца не светли.
Контролна лампа за дуга светла
Светли након укључивања дугих фарова.
Лампица упозорења
Светли након што су светла за хитне случајеве укључена.
Лампица упозорења истрошености кочионих плочица
У неким верзијама опреме возила постоји лампица упозорења истрошености кочионих плочица која се пали када се кочионе облоге предњих диск кочница истроше на дебљину од 2 мм. То значи да је потребно што пре заменити кочионе плочице у кочницама оба предња точка (4 комада).
Пажња! Лампица упозорења истрошености кочионих плочица се пали након укључивања контакта и гаси се тек након што једном притиснете педалу кочнице, чиме се потврђује исправно функционисање њеног кола.
Предњи панел

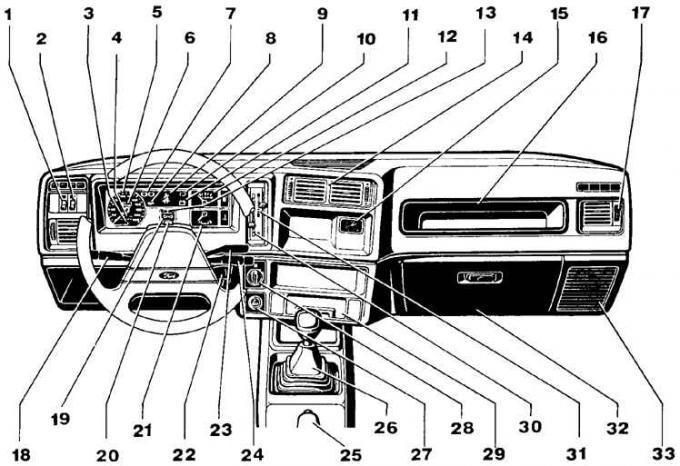

Форд Сиерра предња плоча (основна верзија)
1 – прекидач фарова против магле; 2 – грејање задњег стакла; 3 - ресетовање дневног бројача километара; 4 - дневни бројач километара; 5 - брзиномјер; 6 – укупан бројач километара; 7 – контролна лампица нивоа кочионе течности и укључивање ручне кочнице; 8 – контролна сијалица притиска уља; 9 – контролна лампица везивања сигурносних појасева; 10 – контролна сијалица за укључивање дугих светала; 11 - контролна лампица пуњења батерије; 12 - мерач горива; 13 - контролне лампице економометра (индикатор тренутне потрошње горива); 14 - средње млазнице вентилационог система; 15 - сат са стрелицом бројчаника; 16 - ниша; 17 - дугме за подешавање бочне млазнице вентилационог система; 18 - вишенаменски прекидач (показивачи правца; дуга и кратка светла; светлосни и звучни сигнали); 19 – контролна сијалица индекса обртаја; 20 - прекидач светла у случају нужде; 21 - мерач температуре расхладне течности; 22 - прекидач за паљење са бравом волана; 23 - полуга прекидача спољашњег осветљења; 24 – прекидач брисача и перача ветробранског стакла; 25 – ручица ручне кочнице; 26 - ручица мењача; 27 - упаљач за цигарете; 28 - прекидач вентилатора; 29 - пепељара; 30 - полуга за подешавање температуре; 31 - полуга за подешавање правца довода ваздуха; 32 - кутија за робу са бравом; 33 - решетка звучника

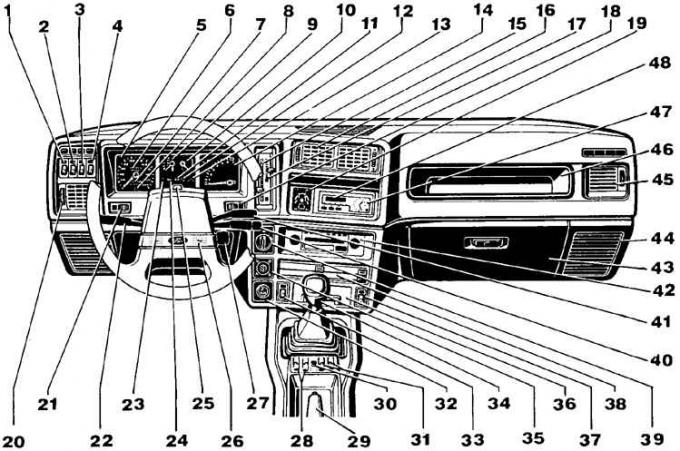

Форд Сиерра предња плоча (комплетан прибор)
1 – прекидач предњих фарова против магле; 2 – прекидач задњих фарова против магле; 3 - грејање задњег стакла и спољашњих ретровизора; 4 – прекидач брисача стакла и перача задњег стакла; 5 - брзиномјер; 6 – укупан бројач километара; 7 - дневни бројач километара; 8 - ресетовање дневног бројача километара; 9 - мерач горива; 10 - мерач температуре расхладне течности; 11 – контролна сијалица индекса обртаја; 12 - контролна лампица пуњења батерије; 13 – контролна лампица нивоа кочионе течности и укључивање ручне кочнице; 14 - тахометар; 15 - полуга за подешавање температуре; 16 - средње млазнице вентилационог система; 17 - полуга за подешавање правца довода ваздуха; 18 - програматор брисача ветробранског стакла; 19 - приказ графичког информационог модула; 20 - дугме за подешавање бочне млазнице вентилационог система; 21 - дугме за подешавање интензитета осветљења предњег панела; 22 - вишенаменски прекидач (показивачи правца; дуга и кратка светла и светлосни сигнал); 23 – контролна сијалица за укључивање дугих светала; 24 - сигнална лампица притиска уља, 25 - прекидач светла у случају нужде; 26 – дугме звучног сигнала; 27 - прекидач за паљење са бравом волана; 28 - прекидачи за контролу предњег стакла на левој страни (лево) и позади (јел тако) врата; 29 - ручица ручне кочнице; 30 - прекидач за довод струје до прекидача за управљање прозорима задњих бочних врата; 31 - контролни прекидачи предњег стакла на десној страни (лево) и позади (јел тако) врата; 32 - упаљач за цигарете; 33 - прекидач за грејање возачевог седишта; 34 - ручица мењача; 35 - балансирање јачине звука звучника; 36 - пепељара; 37 - прекидач за грејање предњег десног седишта; 38 - ниша за касете са траком; 39 - прекидач вентилатора; 40 - полуга прекидача брисача и перача ветробранског стакла; 41 – полуга прекидача спољашњег осветљења; 42 - радио пријемник; 43 - кутија за робу са бравом; 44 - решетка звучника; 45 - бочна млазница вентилационог система; 46 - ниша; 47 - сат са стрелицом бројчаника; 48 - индикатор мултифункционалног електронског сата
