Снятие и установка стартера

            0

Снятие



Важно: отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При этом стирается содержимое электронных запоминающих устройств, таких. например, как запоминающее устройство кодов неисправностей двигателя или запоминающее устройство радио. Поэтому перед отключением аккумуляторной батареи обязательно прочитать указания из главы "Снятие и установка аккумуляторной батареи".


Снять нижний кожух моторного отсека, см. с. 10.

Отвернуть от стартера основной токовый провод (красный).



Отсоединить от тягового реле -В- провод управления.

Вывернуть 3 болта -А- крепления стартера и вынуть стартер движением вниз.

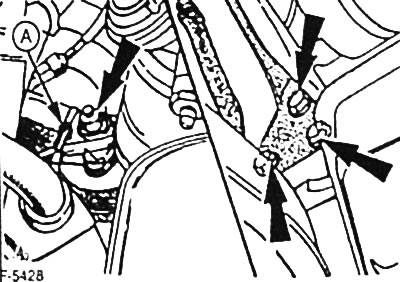

Некоторые дизельные двигатели оснащены стартером увеличенных размеров. В этом случае необходимо демонтировать заднюю крышку масляного поддона (6 зажимов) и левую опору двигателя -стрелки- А - хомут проводов. Прежде чем отпускать левую опору двигателя, его необходимо вывесить (предохранить от падения вниз) с помощью тали.


Установка



Стартер снизу приставить и затянуть болты крепления моментом 35 Нм.

Дизельный двигатель: если была демонтирована. приставить и привернуть опору двигателя. Таль отсоединить.

Прикрепить провод у тягового реле и привернуть основной токовый провод.

Дизельный двигатель: приставить и закрепить зажимами заднюю звукоизоляцию моторного отсека.

Автомобиль опустить.

Подсоединить к аккумуляторной батарее провод массы (-).

Если имеются, настроить часы и ввести для радио код зашиты от хищения.

Установить нижний кожух моторного отсека.
