Вентилятор радиатора двигателя OHC
1 – гидравлическая муфта вентилятора, 2 – лопасти вентилятора, 3 – генератор, 4 – ремень, 5 – шкив вентилятора, 6 – шкив коленчатого вала
Ключ для отвинчивания муфты вентилятора
Размеры: X=25 мм, Y=12 мм.

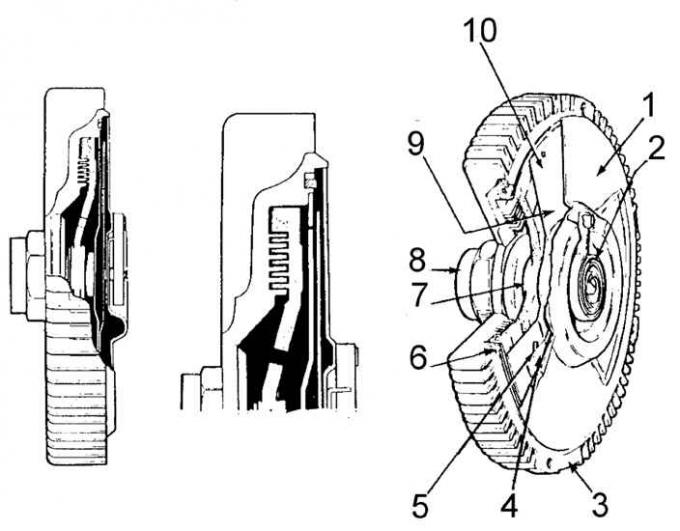

Гидравлическая муфта вентилятора
1, 2, 3 – передняя часть корпуса, 4 – биметаллическая пружина, 5 – корпус с ребрами охлаждения, 6 – клапан, 7 – впускное отверстие, 8 – уплотнение, 9 – ротор, 10 – приводной вал
1. Отсоединить от аккумулятора провод массы.
2. Снять верхнюю часть кожуха вентилятора, отвинтив два болта и отсоединив четыре зажима.

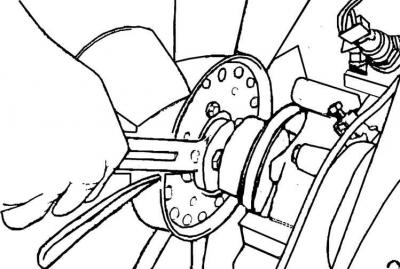

3. Отвинтить муфту вентилятора от ступицы насоса охлаждающей жидкости. Для отвинчивания необходим изогнутый рожковый ключ s=32 (OHC) или s=36 мм (V6).
Внимание! Гайка крепления муфты вентилятора имеет левую резьбу.
4. При отвинчивании гайки муфты вентилятора зажать клиновой ремень и таким образом предотвратить ступицу от проворачивания.

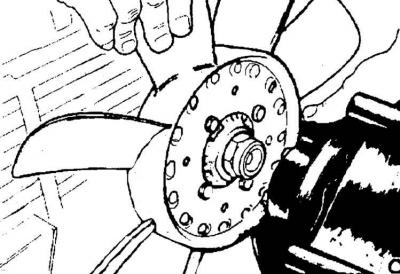

5. Отвинтить 4 болта и снять крыльчатку с муфты.
6. Установка производится в последовательности обратной снятию.
