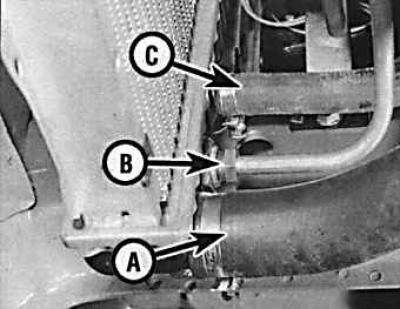

Крепление нижних шлангов радиатора, элемента охлаждения трансмиссионного масла и шланг к расширительному бачку
А – крепление нижних шлангов радиатора,
В – элемента охлаждения трансмиссионного масла,
С – шланг к расширительному бачку
1. Слить охлаждающую жидкость из радиатора. Нет необходимости сливать охлаждающую жидкость из блока цилиндров. На двигателях DOHC снять электрический вентилятор для увеличения свободного пространства для извлечения радиатора.
2. Снять шланги с радиатора, ослабив хомуты крепления шлангов и стянуть шланги с проворачиванием.
3. На моделях OHC отсоединить шланг, соединяющий расширительный бачок с радиатором.

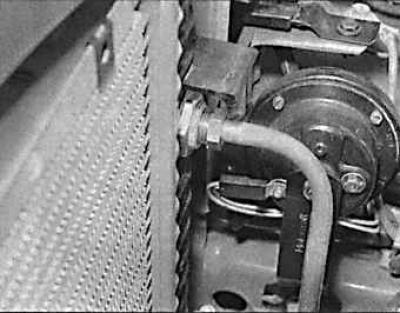

4. На автомобилях с автоматической коробкой передач отсоединить элементы охлаждения трансмиссионного масла на радиаторе (на рисунке показано верхнее соединение элемента охлаждения трансмиссионного масла на радиаторе).
5. На автомобилях с кондиционером отсоединить термовыключатель дополнительного вентилятора. Если термовыключатель установлен на радиаторе, снять его.

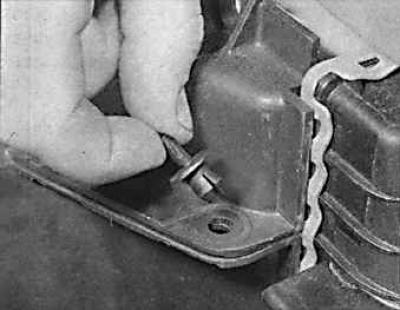

6. Снять верхнюю часть кожуха вентилятора, отвинтив два болта и отсоединив два зажима, и снять нижнюю часть кожуха вентилятора отвинтив два болта.

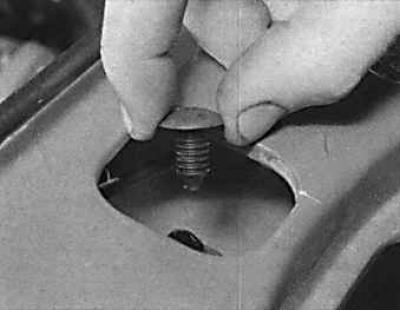

7. Отсоединить два верхних зажима крепления радиатора, выдвинув пластиковые пробки.

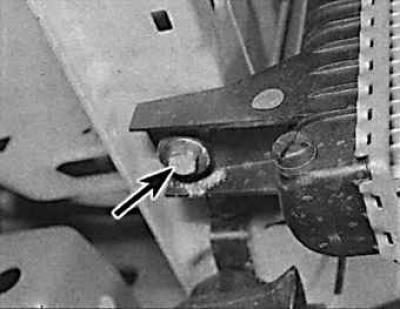

8. Поднять переднюю часть автомобиля и отвинтить два нижних болта крепления радиатора (нижний болт крепления указан стрелкой).
9. Слегка опустить радиатор для освобождения верхнего крепления, затем снять радиатор, извлекая его из-под автомобиля.
10. Для установки радиатора необходимо выполнить действия в обратной последовательности по отношению к процессу его снятия. После установки трубопроводов системы охлаждения следует наполнить систему охлаждающей жидкостью и удалить из нее воздух.
