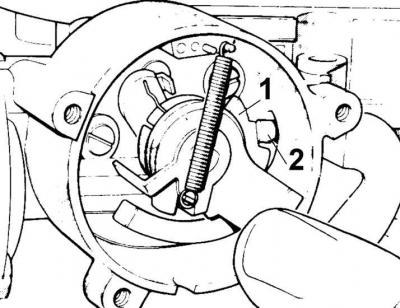

Ступенчатая шайба регулировки зазора промежуточной ступени
1 – ступенчатая шайба, 2 – регулировочный винт
1. Незначительно повернуть рычаг привода дроссельной заслонки и, вращая ступенчатую шайбу, установить ее так, чтобы ее верхний край касался регулировочного винта.
2. Отпустить рычаг привода дроссельной заслонки, в результате чего происходит фиксация ступенчатой шайбы.

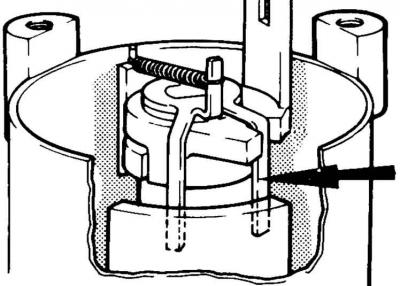

3. Измерить калиброванным стержнем (можно хвостовиком сверла) зазор воздушной заслонки.
4. В случае несоответствия зазора требуемому значению подогнуть в одну или другую сторону язычок (указан стрелкой) и установить требуемый зазор.
5. Установить экранирующее кольцо.
6. Установить крышку пускового устройства.
7. Установить воздушный фильтр и подключить провод массы к аккумулятору.
