Проверка технического состояния деталей передней подвески на автомобиле

            0

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

Расположение элементов передней подвески на автомобиле показано на рис. 4.2.

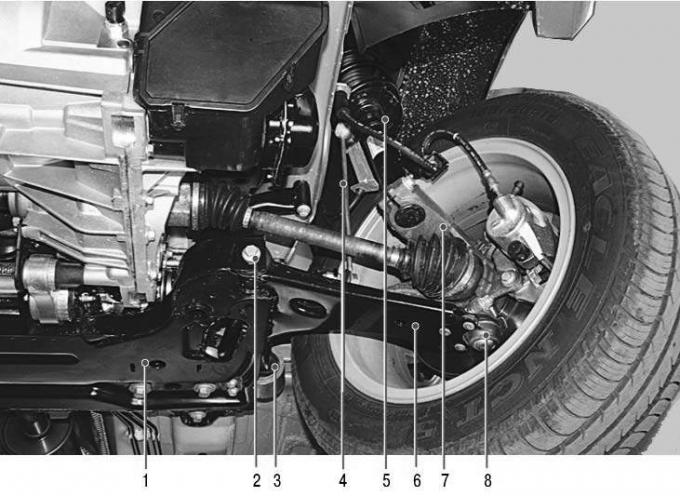

Рис. 4.2. Расположение элементов передней подвески на автомобиле: 1 – поперечина передней подвески; 2 – передний шарнир (сайлентблок) рычага передней подвески; 3 – задний шарнир (сайлентблок) рычага передней подвески; 4 – стойка стабилизатора поперечной устойчивости; 5 – амортизаторная стойка; 6 – рычаг передней подвески; 7 – поворотный кулак; 8 – шаровая опора поворотного кулака



На резиновых деталях подвески не допускаются:
  • признаки старения резины;
  • механические повреждения.

На резинометаллических шарнирах не допускаются:
  • признаки старения, трещины, одностороннее выпучивание резинового массива;
  • отрыв резинового массива от арматуры.

Неисправные детали замените.

Внимание! Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов.

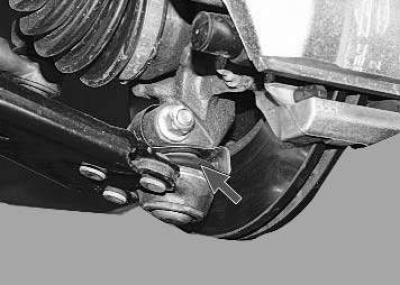

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

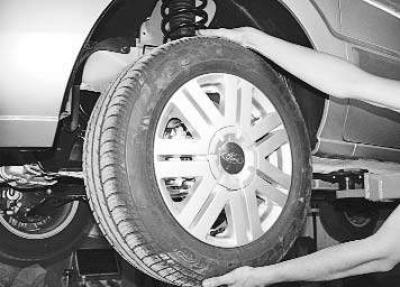

2. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если есть люфты шаровых пальцев, замените опоры.

Примечание. При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

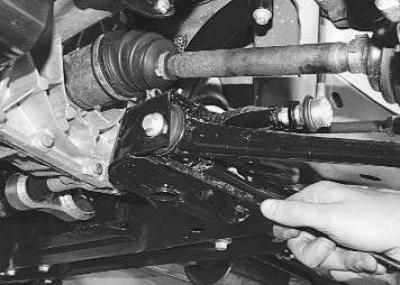

3. Проверьте на отсутствие люфта передние…

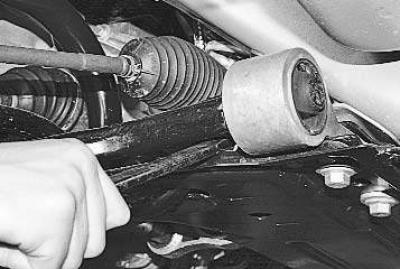

4. …и задние сайлентблоки в местах крепления рычагов к поперечине подвески.

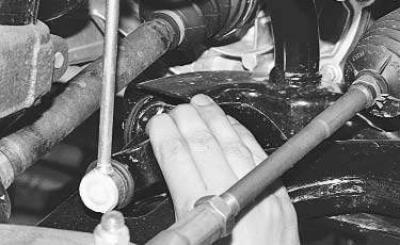

5. Проверьте состояние стоек и резиновых подушек стабилизатора поперечной устойчивости, покачивая штангу стабилизатора вверх-вниз.

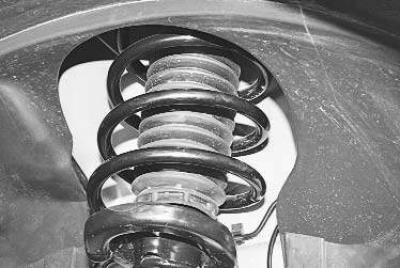

6. Проверьте состояние защитного кожуха амортизаторной стойки.

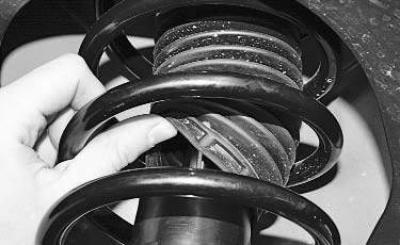

7. Поднимите защитный чехол и проверьте амортизатор на герметичность. Потеки жидкости не допускаются.

8. Неисправные или поврежденные детали замените.
