Снятие, проверка и установка форсунок

            0

Возможные признаки неисправности форсунок:
  • затрудненный пуск двигателя;
  • неустойчивая работа двигателя;
  • остановка двигателя на холостом ходу;
  • повышенная частота вращения коленчатого вала на холостом ходу;
  • двигатель не развивает полной мощности, недостаточная приемистость двигателя;
  • рывки и провалы в работе двигателя при движении автомобиля;
  • повышенный расход топлива;
  • повышенное содержание СО и СН в отработавших газах;
  • калильное зажигание из-за нарушения герметичности форсунок.

Вам потребуется автотестер.

1. Снимите топливную рампу (см. «Снятие и установка топливной рампы»).

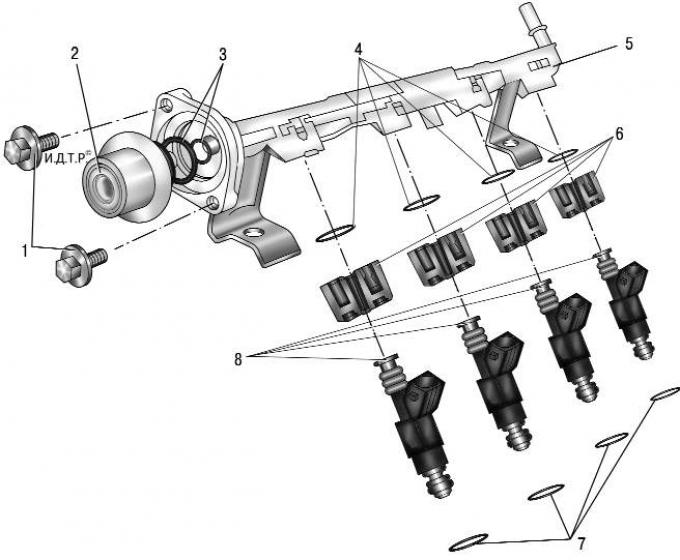

Рис. 5.26. Топливная рампа с форсунками и компенсатором пульсаций давления топлива: 1 – болты крепления компенсатора пульсаций давления топлива; 2 – компенсатор пульсаций давления топлива; 3 – уплотнительные кольца компенсатора пульсаций давления топлива; 4 – верхние уплотнительные кольца форсунок; 5 – топливная рампа; 6 – фиксаторы форсунок; 7 – нижние уплотнительные кольца форсунок; 8 – форсунки

2. Извлеките форсунки 8 (см. рис. 5.26) из отверстий топливной рампы 5.

3. Проверьте сопротивление обмотки форсунки, подключив щупы автотестера к выводам обмотки. Сопротивление исправной форсунки должно быть 12–13 Ом. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она неремонтопригодна.


ПОЛЕЗНЫЙ СОВЕТ: С некоторой степенью точности работоспособность форсунки можно проверить, подав на нее электропитание от аккумуляторной батареи с помощью двух отрезков изолированного провода. В момент присоединения проводов должен быть слышен отчетливый щелчок.


ПРИМЕЧАНИЕ: Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна. С некоторой степенью точности можно проверить герметичность форсунки, опустив ее распылитель в емкость с керосином и подав в штуцер форсунки сжатый воздух под давлением 3 бар. У исправной форсунки воздух не должен выходить через распылитель.


4. При каждом снятии форсунок обязательно замените верхние 4 (см. рис. 5.26) и нижние 7 уплотнительные кольца.

5. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

ПРЕДУПРЕЖДЕНИЕ: Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.


6. Установите форсунки в порядке, обратном снятию. Перед установкой форсунок смажьте моторным маслом уплотнительные кольца.

7. Установите форсунки в топливную рампу, а рампу на впускную трубу, подсоедините к рампе трубопровод, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.
