Проверка технического состояния деталей задней подвески на автомобиле

            0

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора, деталей задка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, состояние (осадку) пружин подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

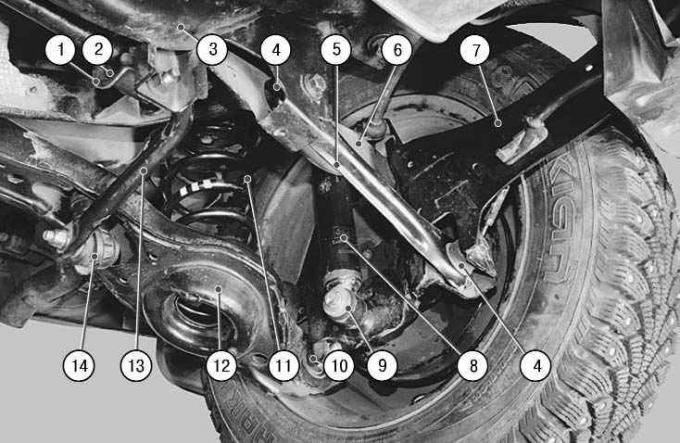

Рис. 4.3. Расположение элементов задней подвески на автомобиле: 1 – скоба крепления штанги стабилизатора; 2 – подушка штанги стабилизатора; 3 – поперечина задней подвески; 4 – сайлентблок переднего нижнего рычага задней подвески; 5 – передний нижний рычаг задней подвески; 6 – верхний рычаг задней подвески; 7 – продольный рычаг задней подвески; 8 – амортизатор; 9 – резиновая втулка нижнего крепления амортизатора; 10 – сайлентблок заднего нижнего рычага задней подвески; 11 – пружина; 12 – задний нижний рычаг задней подвески; 13 – штанга стабилизатора поперечной устойчивости; 14 – стойка стабилизатора


Расположение элементов задней подвески на автомобиле показано на рис. 4.3.

На резинометаллических шарнирах не допускаются:

– признаки старения, трещины;

– одностороннее выпучивание резинового массива.

Дефектные детали замените.

Проверьте отсутствие механических повреждений (деформаций, трещин и т.п.) элементов подвески.

1. Осмотрите резиновые втулки 9 (см. рис. 4.3) нижнего крепления амортизатора и амортизаторы 8. На амортизаторах не допускаются потеки жидкости и «потение».



2. Снимите защитные щитки с обеих сторон автомобиля (см. «Снятие и установка поперечины задней подвески»).

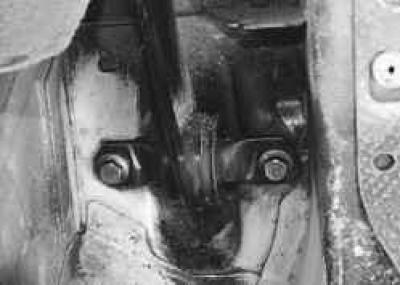

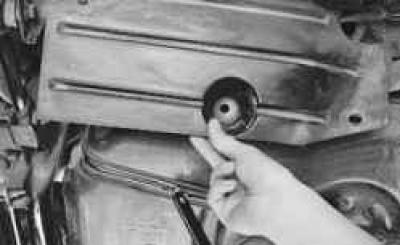

3. Проверьте резинометаллические шарниры (сайлентблоки) продольного рычага задней подвески к кузову автомобиля.

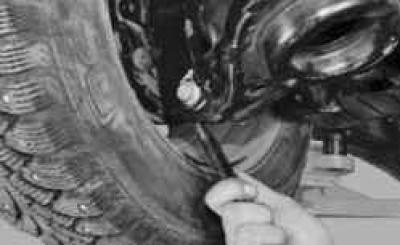

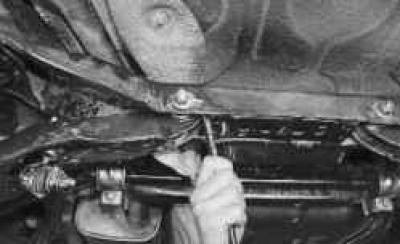

4. С помощью монтажной лопатки проверьте на отсутствие люфтов внутренние…

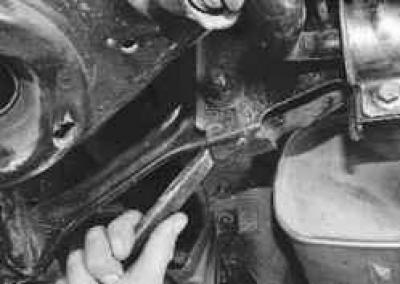

5. …и внешние сайлентблоки задних нижних рычагов…

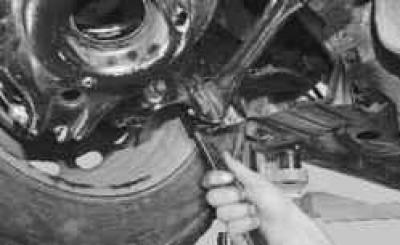

6. …внутренние…

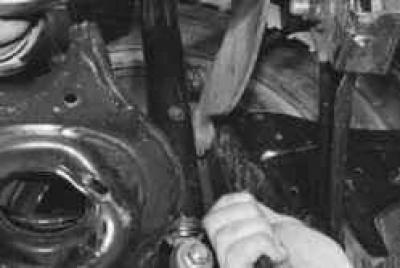

7. …и внешние сайлентблоки передних нижних рычагов.

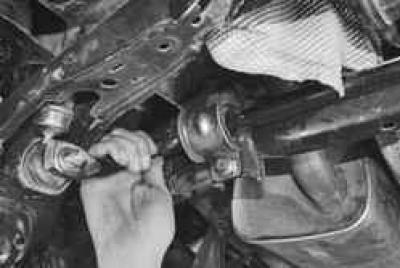

8. Аналогично проверьте внутренние и внешние сайлентблоки верхних рычагов задней подвески.



9. Покачивая штангу стабилизатора поперечной устойчивости вверх-вниз, проверьте на отсутствие люфтов стойки стабилизатора и резиновые подушки штанги стабилизатора.

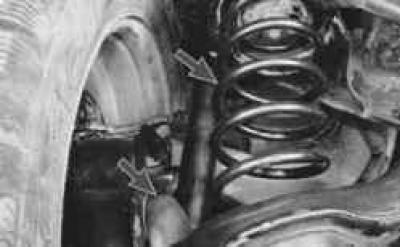

10. Проверьте пружины и буфера сжатия.

ПОЛЕЗНЫЙ СОВЕТ: Обратите внимание на систему выпуска отработавших газов. Посторонние стуки, издаваемые ею, часто принимают за стук в задней подвеске. Применение нестандартных деталей или обрыв элементов подвески глушителя может вызвать сильный стук, особенно при перегазовках. Для проверки остановите двигатель, внимательно осмотрите систему выпуска, проверьте надежность крепления и подвеску глушителя. Взявшись за конец выхлопной трубы, покачайте глушитель вверх-вниз и из стороны в сторону — стуков быть не должно.
