В этом разделе лишь кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков. Порядок снятия и установки узлов систем питания и управления двигателем приведен в подразделах «Система питания двигателя» и «Система управления двигателем».
В системе впрыска с обратной связью установлен каталитический нейтрализатор отработавших газов и датчик концентрации кислорода в отработавших газах (на автомобиле Ford Focus II параллельно друг другу установлены два нейтрализатора и четыре датчика концентрации кислорода), который и обеспечивает обратную связь. Датчики отслеживают концентрацию кислорода в отработавших газах, а электронный блок управления по их сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализаторы работают наиболее эффективно. Причем основными управляющими датчиками служат датчики, установленные на катколлекторе, а датчики, установленные на выходе нейтрализаторов, – диагностические, они определяют качество работы всей системы управления двигателем в целом. Если блок управления двигателем по информации диагностических датчиков обнаружит превышение концентрации кислорода в отработавших газах, не устранимое тарировкой системы по сигналам управляющих датчиков и означающее какую-либо неисправность системы, он включит в комбинации приборов сигнальную лампу неисправности системы управления двигателем и введет в память код ошибки для последующей диагностики.
ПРЕДУПРЕЖДЕНИЕ: Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ: Аккумуляторную батарею отключайте только при выключенном зажигании.
ПРЕДУПРЕЖДЕНИЕ: Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
ПРЕДУПРЕЖДЕНИЕ: Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
ПРЕДУПРЕЖДЕНИЕ: При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя электронные компоненты.
ПРЕДУПРЕЖДЕНИЕ: Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.
ПРЕДУПРЕЖДЕНИЕ: Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.
ПРЕДУПРЕЖДЕНИЕ: Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.
ПРЕДУПРЕЖДЕНИЕ: Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждения ЭБУ электростатическим разрядом:
ПРЕДУПРЕЖДЕНИЕ: – не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;
ПРЕДУПРЕЖДЕНИЕ: – при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
ПРЕДУПРЕЖДЕНИЕ: Не допускается работа на этилированном бензине двигателя с нейтрализатором — это приведет к быстрому выходу из строя нейтрализатора и датчика концентрации кислорода.
ПРЕДУПРЕЖДЕНИЕ: При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.
Проверку системы впрыска проведите в следующем порядке.
1. Проверьте соединение с «массой» двигателя и аккумуляторной батареи.
2. Проверьте топливный насос и его топливный фильтр.
3. Проверьте предохранители и реле включения элементов системы впрыска.
4. Проверьте надежность контактов в колодках с проводами элементов системы впрыска.
5. Проверьте датчики системы впрыска.
Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:

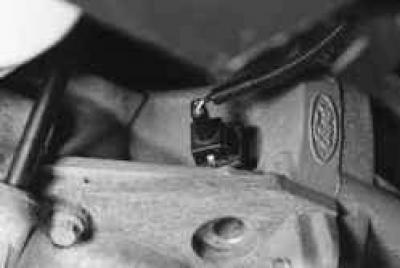

– датчик положения коленчатого вала — полный отказ системы впрыска, двигатель не пускается;

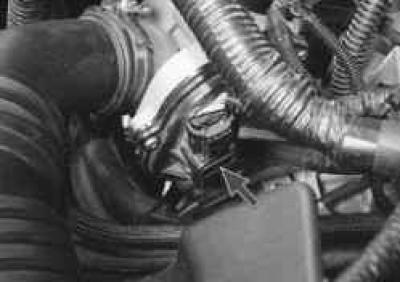

– датчик положения дроссельной заслонки (установлен в крышке дроссельного узла) – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

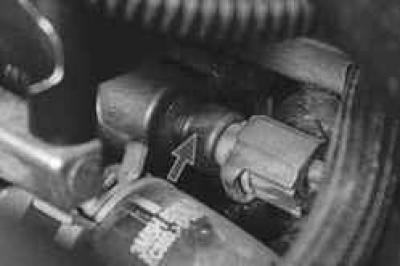

– датчик температуры охлаждающей жидкости — трудности с пуском в мороз, так как приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;

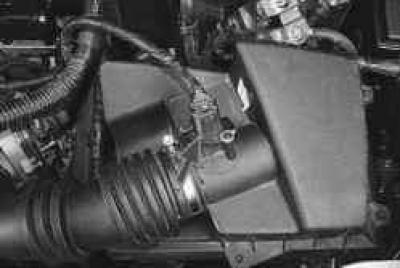

– комбинированный датчик массового расхода и температуры поступающего воздуха — при отказе функции измерения температуры увеличение расхода топлива, повышение уровня токсичности отработавших газов, а при отказе функции измерения расхода увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

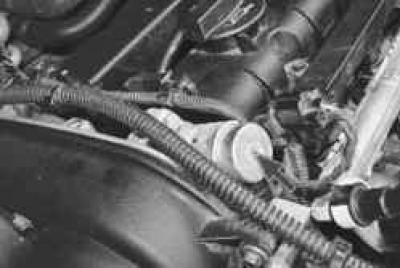

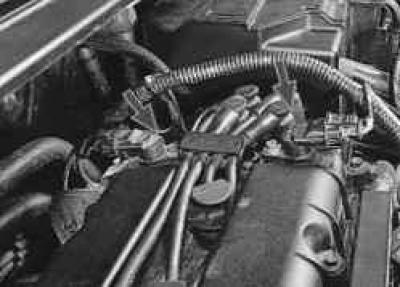

– электромагнитный клапан системы изменения фаз газораспределения — при отказе клапанов значительное ухудшение динамики и «плавание» частоты вращения коленчатого вала на режиме холостого хода вплоть до полной остановки двигателя;
ПРИМЕЧАНИЕ: На показанном двигателе установлены два электромагнитных клапана: по одному для впускного и выпускного распределительных валов.

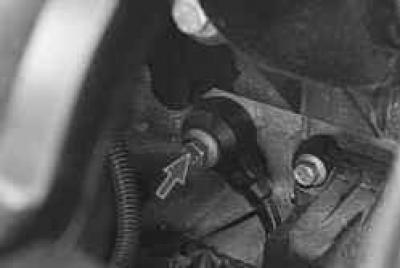

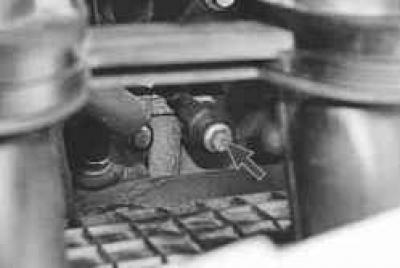

– датчик детонации (установлены два датчика с левой стороны блока цилиндров в районе между 1-м и 2-м…
…а также между 3-м и 4-м цилиндрами) – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

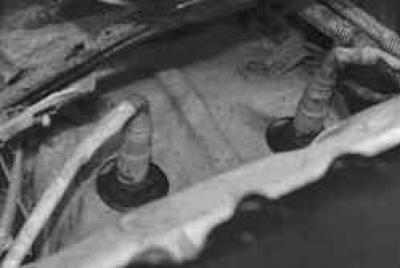

– датчик концентрации кислорода в отработавших газах (лямбда-зонд) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;
– датчик фазы — снижение мощности, увеличение расхода топлива;
ПРИМЕЧАНИЕ: На показанном двигателе установлены два датчика фазы: по одному для впускного и выпускного распределительных валов.

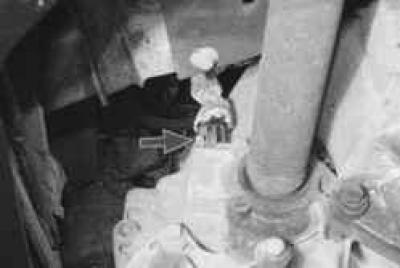

– датчик скорости (установлен на картере коробки передач) – возможно ухудшение динамических качеств автомобиля и увеличение расхода топлива.
