Снятие

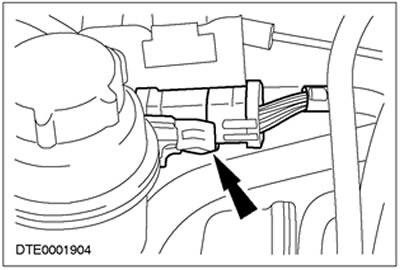

1. Рассоедините штекерный разъем жгута электропроводки системы впрыскивания топлива.
![](https://www.fordbook.ru/img/focus/4232.jpg)

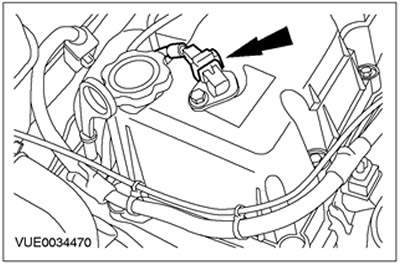

2. Рассоедините штекерный разъем датчика положения распределительного вала (СМР).
![](https://www.fordbook.ru/img/focus/4233.jpg)

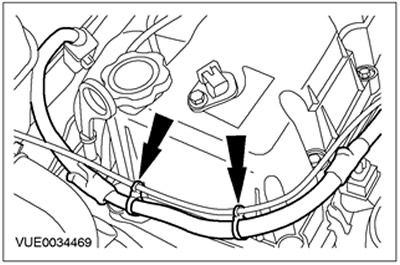

3. Отсоедините жгут электропроводки системы подачи топлива из зажима шланга принудительной вентиляции картера (PCV).
![](https://www.fordbook.ru/img/focus/4234.jpg)

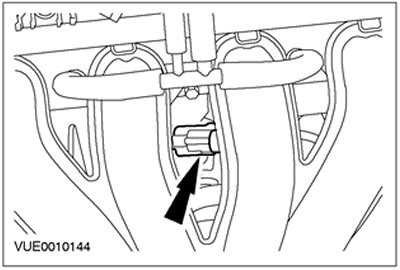

4. Рассоедините штекерный разъем датчика температуры и абсолютного давления в коллекторе (T-MAP).
![](https://www.fordbook.ru/img/focus/4235.jpg)

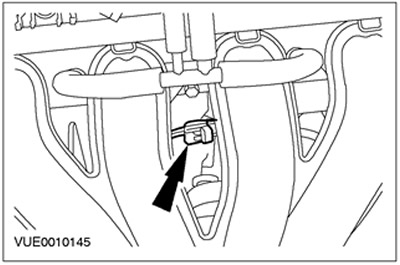

5. Рассоедините штекерный разъем клапана управления подачей воздуха в режиме холостого хода (IAC).
![](https://www.fordbook.ru/img/focus/4236.jpg)

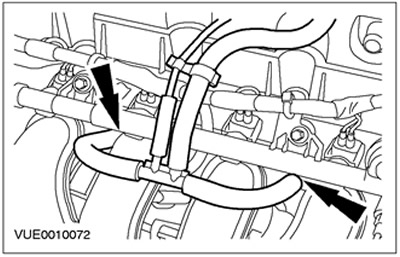

6. Отсоедините шланги PCV от впускного коллектора и расположите их в стороне.
![](https://www.fordbook.ru/img/focus/4237.jpg)

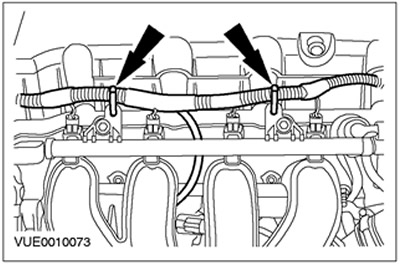

7. Отсоедините жгут электропроводки системы подачи топлива от топливного коллектора.
![](https://www.fordbook.ru/img/focus/4238.jpg)

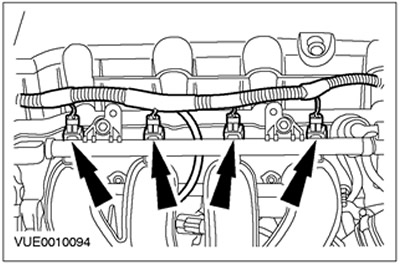

8. Рассоедините штекерные разъемы топливных форсунок.
![](https://www.fordbook.ru/img/focus/4239.jpg)

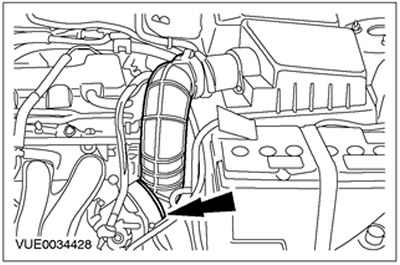

9. Отсоедините выпускную трубу воздушного фильтра от корпуса дроссельной заслонки и расположите ее в стороне.
![](https://www.fordbook.ru/img/focus/4240.jpg)

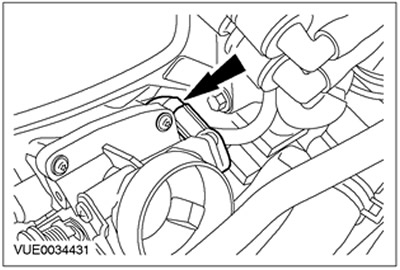

10. Рассоедините штекерный разъем датчика положения дроссельной заслонки (ТР).
![](https://www.fordbook.ru/img/focus/4241.jpg)

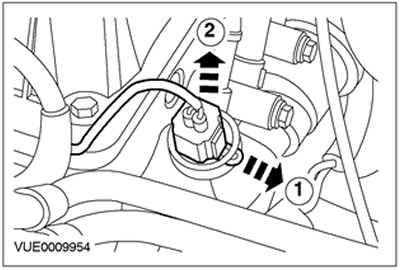

11. Рассоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя (ECT).
- 1. Снимите зажим ECT.
- 2. Отсоедините штекерный разъем ECT от корпуса термостата.
![](https://www.fordbook.ru/img/focus/4242.jpg)
12. Снимите жгут электропроводки системы подачи топлива.
Установка
1. Установите элементы на место, действуя в обратной последовательности.
