Снятие
ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.
1. Сбросьте давление в топливной системе. За дополнительной информацией обратитесь к Разделу 310-00.
2. Отсоедините провод массы от аккумулятора За дополнительной информацией обратитесь к Разделу 414-01.

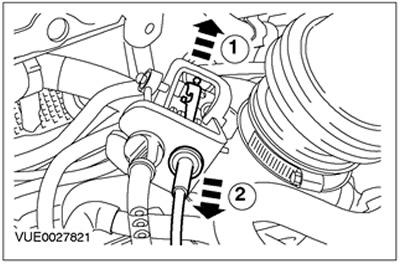

3. Отсоедините трос системы управления скоростью автомобиля (при наличии).
- 1. Отсоедините трос от корпуса дроссельной заслонки.
- 2. Отсоедините трос системы управления скоростью автомобиля от корпуса дроссельной заслонки.
![](https://www.fordbook.ru/img/focus/4215.jpg)

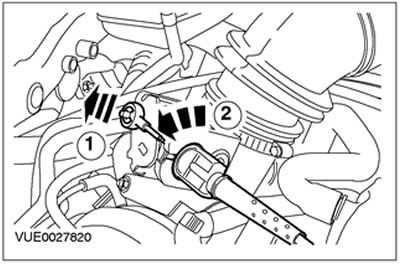

4. Отсоедините трос акселератора.
- 1. Снимите зажим и отсоедините внутренний трос от корпуса дроссельной заслонки.
- 2. Поверните наружную оболочку троса.
- 3. Отсоедините трос акселератора от корпуса дроссельной заслонки.
![](https://www.fordbook.ru/img/focus/4216.jpg)

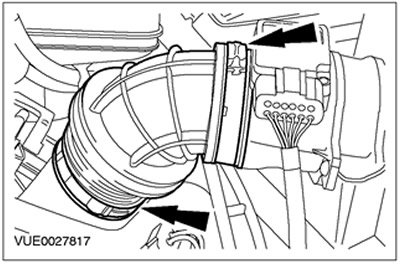

5. Отсоедините выпускной трубопровод воздушного фильтра.
![](https://www.fordbook.ru/img/focus/4217.jpg)

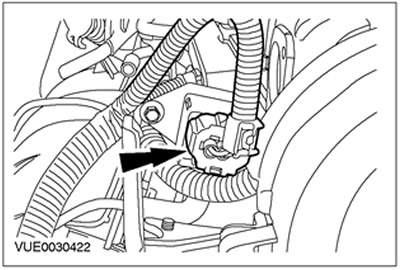

6. Рассоедините штекерный разъем датчика давления топлива.
![](https://www.fordbook.ru/img/focus/4218.jpg)

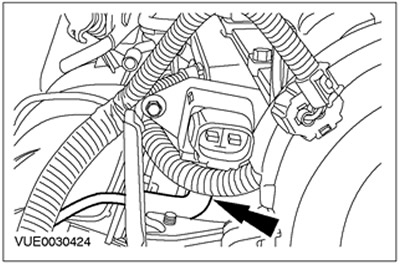

7. Отсоедините вакуумную магистраль от датчика давления топлива.
![](https://www.fordbook.ru/img/focus/4219.jpg)
8. Отсоедините вакуумную магистраль от гасителя пульсаций давления топлива (для наглядности двигатель показан снятым).
![](https://www.fordbook.ru/img/focus/4220.jpg)

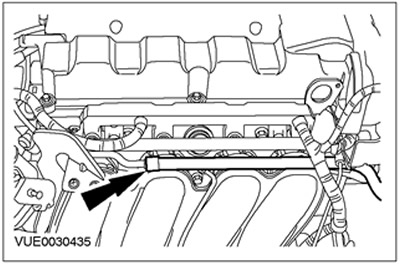

9. Отсоедините питающий топливопровод топливного коллектора (для наглядности двигатель показан снятым). За дополнительной информацией обратитесь к Разделу 310-00.
![](https://www.fordbook.ru/img/focus/4221.jpg)

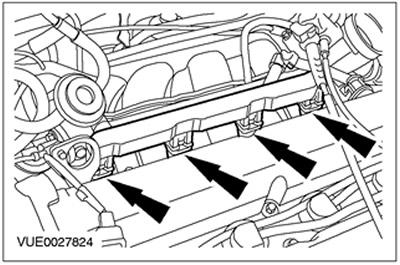

10. Рассоедините электрические разъемы топливных форсунок.
![](https://www.fordbook.ru/img/focus/4222.jpg)

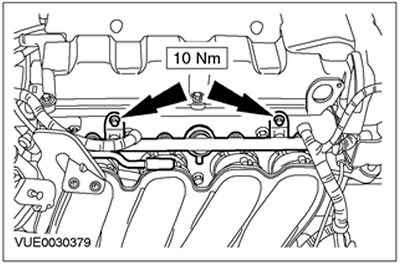

11. Снимите топливный коллектор (для наглядности двигатель показан снятым).
![](https://www.fordbook.ru/img/focus/4223.jpg)

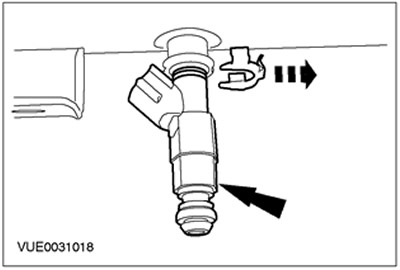

12. Снимите топливные форсунки с топливного коллектора. Сдвиньте зажим, чтобы освободить форсунку.
![](https://www.fordbook.ru/img/focus/4224.jpg)

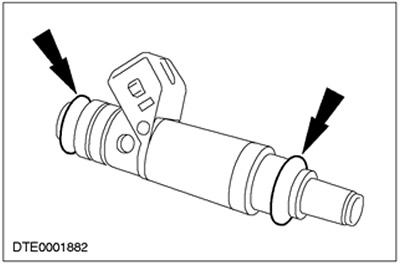

13. Снимите уплотнительные кольца круглого сечения и отбракуйте их за дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/4225.jpg)
Установка
ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.
ПРЕДОСТЕРЕЖЕНИЕ: Не используйте силиконовую смазку для смазывания уплотнительных колец круглого сечения топливных форсунок, т.к. это способствует закупорке топливных форсунок.
1.
ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца круглого сечения топливных форсунок.
Установите элементы на место, действуя в обратной последовательности.
- Для облегчения установки смажьте уплотнительные кольца круглого сечения топливных форсунок чистым моторным маслом.
