Рулевая колонка (автомобили с 03.2002) - разборка и сборка (Фокус 1)

Разборка

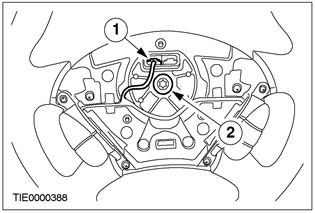

1. Снимите рулевое колесо.

• 1. Рассоедините штекерный разъем системы управления скоростью (при наличии).
• 2. Выверните болт.

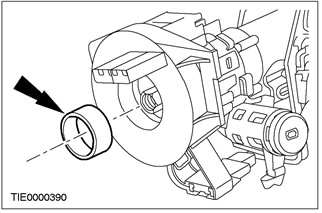

2. Снимите дистанционную втулку.



3.

ПРИМЕЧАНИЕ: Убедитесь в том, что исключена возможность вращения часовой пружины. Закрепите ее с помощью подходящей ленты в центральном положении.

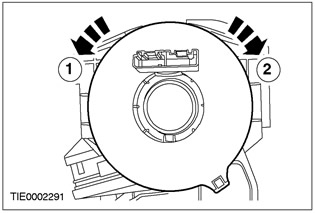

Снимите часовую пружину.

• Используя отвертку с тонким наконечником, освободите два фиксирующих зажима.

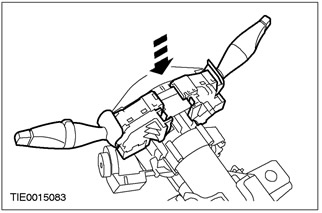

4. Снимите два многофункциональных переключателя.

• 1. Нажмите на стопорные элементы.
• 2. Поднимите переключатели вверх.

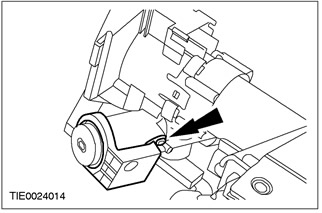

5. Снимите приемопередатчик пассивной противоугонной системы (PATS).

• Выверните винт.

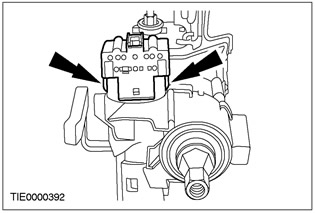

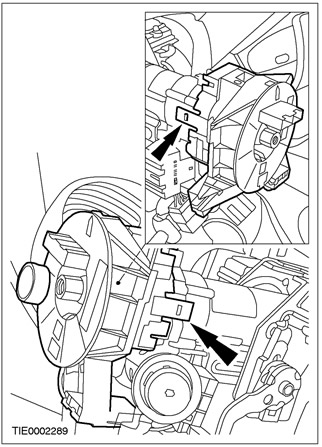

6. Снимите переключатель зажигания. Освободите зажимы.



7.

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не поворачивайте распределительный валик переключателя зажигания из положения 1, когда снят цилиндр замка зажигания. При перемещении механизма замка зажигания защитные функции активизируются и не будут восстановлены.

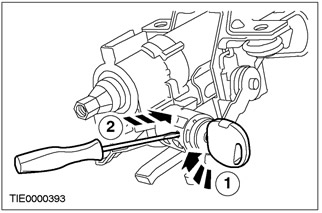

Снимите цилиндр замка переключателя зажигания.

• 1. Вставьте ключ зажигания и поверните его в положение 1.
• 2. Используя отвертку с тонким наконечником, нажмите на стопор.

Сборка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не поворачивайте распределительный валик переключателя зажигания из положения 1, когда снят цилиндр замка зажигания. При перемещении механизма замка зажигания защитные функции активизируются и не будут восстановлены.

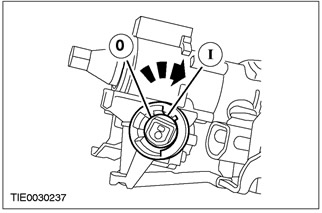

Используя подходящую отвертку, поверните цилиндр замка зажигания из выключенного положения в положение 1.



2.

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не поворачивайте распределительный валик переключателя зажигания из положения 1, когда снят цилиндр замка зажигания. При перемещении механизма замка зажигания защитные функции активизируются и не будут восстановлены.

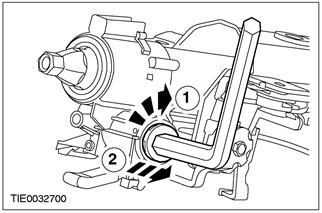

Используя соответствующий торцовый ключ, снимите наружный цилиндр замка.

• 1. Вставьте торцовый ключ и поверните наружный цилиндр замка в положение 1.
• 2. Снимите наружный цилиндр замка и отбракуйте его за дальнейшей ненадобностью.

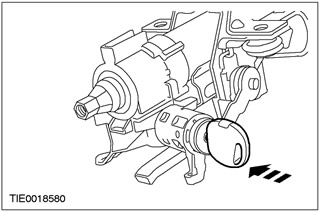

3. Установите цилиндр замка переключателя зажигания.

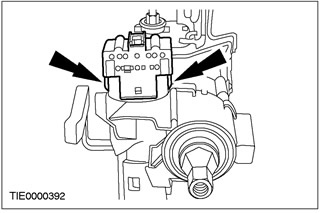

4. Установите переключатель зажигания.



5. Установите приемопередатчик пассивной противоугонной системы (PATS).





6.

ПРЕДУПРЕЖДЕНИЕ: Перед установкой удостоверьтесь в том, что часовая пружина сцентрирована. Неследование этому указанию может привести к травматическим последствиям.

Сцентрируйте часовую пружину.

• 1. Поверните часовую пружину в направлении ПРОТИВ ЧАСОВОЙ СТРЕЛКИ настолько, чтобы почувствовать сопротивление (приблизительно на 2.5 оборота от центрального положения).
• 2. Поверните часовую пружину ПО ЧАСОВОЙ СТРЕЛКЕ на 2.5 оборота до тех пор, пока стрелка, отмеченная на центре часовой пружины не совместится с буквой «V» в положении «12 часов» на наружной крышке часовой пружины. Теперь часовая пружина сцентрирована.

7.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности установки дистанционной шайбы. Не выполняйте сборку, если дистанционная шайба отсутствует.

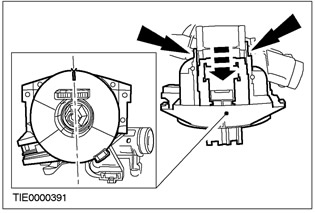

Установите часовую пружину.

• Убедитесь в том, что оба фиксирующих язычка закреплены в требуемом положении на рулевой колонке.

8. Установите два многофункциональных переключателя.

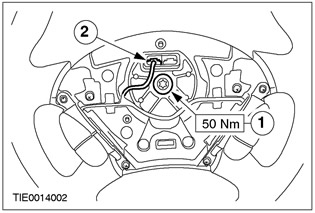

9. Установите рулевое колесо.

• 1. Установите болт.
• 2. Состыкуйте штекерный разъем системы управления скоростью (при наличии).
