Рулевая колонка — снятие и установка (Транзит 2)

Снятие

1. Отсоедините отрицательный провод батареи.

2. Снимите рулевое колесо, как описано в Разделе 22.

3. Отвинтите фиксирующие винты и снимите верхние и нижние кожухи рулевой колонки.

4. Отсоедините разъемы жгута проводки от многофункциональных выключателей рулевой колонки и отпустите крепежные хомуты проводки (см. рис. 23.4).

Рис. 23.4. Отсоедините разъем жгута проводки от многофункциональных выключателей, обрамляющих рулевую колонку.

5. Работая в моторном отсеке, отвинтите болт прижимной пластины карданного шарнира и отведите прижимную пластину в сторону. Обратите внимание, что при установке прижимной пластины потребуется новый болт. Отделите карданный шарнир от нижнего вала шарнира или от вала рулевой передачи, в зависимости от модели.

6. Отвинтите четыре гайки, крепящие трубу рулевой колонки к перегородке (см. рис. 23.6).

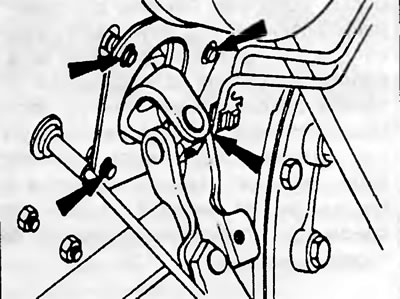

Рис.23.6. Точки крепления рулевой колонки к перегородке (показаны стрелками).

7. Находясь в салоне, поддерживая колонку, отвинтите две гайки ее верхнего крепления. Вытащите колонку внутрь салона (см. рис. 23.7).

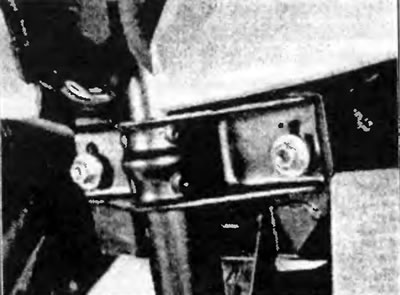

Рис.23.7. Верхние фиксирующие гайки рулевой колонки.

Установка

8. Установка производится в порядке, обратном снятию, но обратите внимание на следующие дополнительные пункты:

а) Соединяя карданный шарнир с валом рулевой передачи, убедитесь, что как рулевая колонка, так и колеса отцентрированы, и закрепите прижимную пластину новым болтом;
б) Затяните все крепежные детали до усилия затяжки, регламентированного спецификацией Устанавливая рулевую колонку, закрепите ее сначала двумя верхними гайками, затянув их не до конца, затем установите гайки; крепящие колонку к перегородке моторного отсека, также затянув их не до конца, затем затяните верхние гайки колонки полностью, а вслед за ними полностью затяните гайки, крепящие колонку к перегородке моторного отсека;
в) Установите рулевое колесо (см. Раздел 22);
г) Убедитесь, что все соединения жгута проводов надежны и установите новые хомуты. Проверьте работу всех выключателей и лишь после этого установите кожухи колонки.
