Снятие
1. Заблокировав передние колеса, ослабьте их колесные гайки, затем поддомкратьте переднюю часть автомобиля и установите ее на опорах.
2. Снимите соответствующее переднее колесо.
3. Пометьте относительное расположение поперечной рулевой тяги и шарового шарнира, затем отвинтите на четверть оборота контргайку или ослабьте гайку зажимного болта, в зависимости от типа рулевого механизма (см. рис. 26.3).

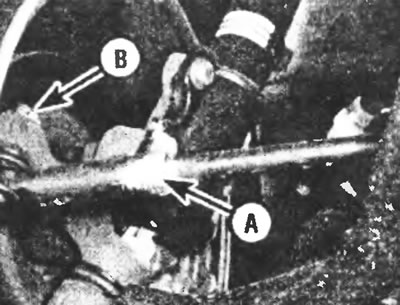

Рис. 26.3. Контргайка поперечной рулевой тяги (А) и гайка крепления шарового шарнира к поворотному рычагу на моделях с рулевым механизмом типа «шестерня-рейка».
4. Вытащите шплинт и отвинтите гайку крепления поворотного рычага к шаровому шарниру.
5. Съемником шаровых шарниров отпустите наконечник от поперечной рулевой тяги (см. рис. 26.5,а,б).

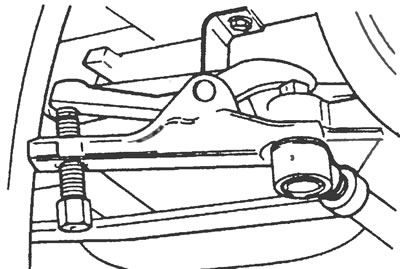

Рис. 26.5,а. Съемник шаровых шарниров, для отсоединения концевика поперечной рулевой тяги от поворотного рычага.

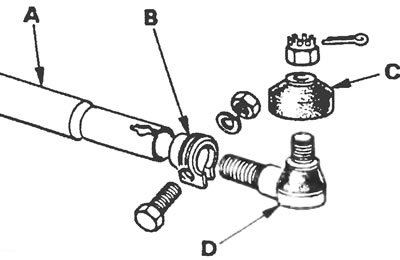

Рис. 26.5,б. Детали концевика поперечной рулевой тяги рулевого механизма типа «винт-гайка»: А - Рулевая тяга, В - Защитный колпачок, С - Хомут, D - Наконечник поперечной рулевой тяги
6. Отвинтите наконечник от рулевой тяги, отмечая число поворотов, необходимых для его снятия. Обратить внимание, что на моделях с зависимой передней подвеской шарниры поперечной рулевой тяги имеют на левой стороне левую резьбу и отвинчиваются по часовой стрелке.
Установка
7. Завинтите новый наконечник на поперечную рулевую тягу с тем числом оборотов, что и отмеченное при снятии.
8. Вставьте палец шарового шарнира наконечника в поворотный рычаг и навинтите фиксирующую гайку. Затяните гайку до усилия затяжки, регламентированного спецификацией, и законтрите новым шплинтом. Если необходимо, затяните гайку еще немного для выравнивания отверстий под шплинт.
9. Затяните контргайку шарнира поперечной рулевой тяги или гайку зажимного болта согласно типу рулевого механизма.
10. Установите колесо и опустите автомобиль на землю.
11. Затяните колесные гайки до усилия затяжки, регламентированного спецификацией.
12. Проверьте и, если необходимо, отрегулируйте схождение передних колес, как описано в Разделе 36.
