Снятие
Все автомобили
1. Снимите модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.
2.

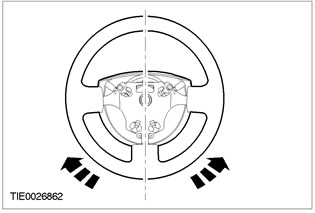

ПРИМЕЧАНИЕ: Убедитесь в том, что ведущие колеса развернуты прямо вперед.
Сцентрируйте рулевое управление и заблокируйте его в этом положении.
![](https://www.fordbook.ru/img/focus/6691.jpg)
3. Отсоедините нижнюю секцию от панели приборов.

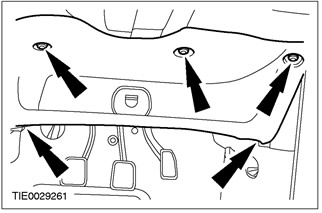

![](https://www.fordbook.ru/img/focus/6692.jpg)

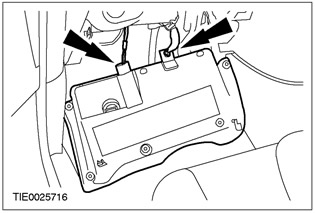

4. Снимите нижнюю секцию панели приборов.
- Рассоедините штекерный разъем канала передачи данных (DLC).
- Рассоедините штекерный разъем лампы освещения выемки для ног (при наличии).
![](https://www.fordbook.ru/img/focus/6693.jpg)

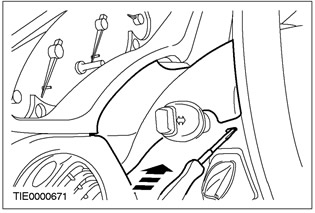

5. Снимите верхний кожух рулевой колонки.
- Используя отвертку с тонким наконечником, освободите два зажима (по одному с каждой стороны).
![](https://www.fordbook.ru/img/focus/6694.jpg)

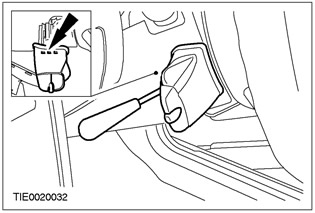

6. Отсоедините переключатель управления аудиосистемой от нижнего кожуха рулевой колонки (при наличии).
- Используя отвертку с тонким наконечником, освободите блокировочный элемент.
![](https://www.fordbook.ru/img/focus/6695.jpg)

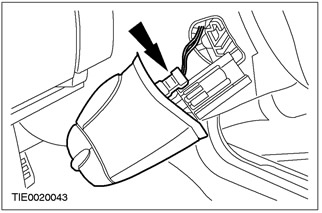

7. Снимите переключатель управления аудиосистемой (при наличии).
- Рассоедините штекерный разъем.
![](https://www.fordbook.ru/img/focus/6696.jpg)
8. Снимите нижний кожух рулевой колонки.
- 1. Освободите блокировочный рычаг рулевой колонки.
- 2. Выверните винты.

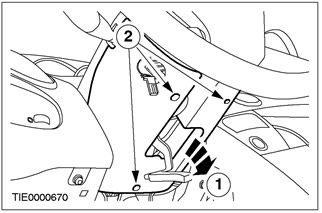

![](https://www.fordbook.ru/img/focus/6697.jpg)
Автомобили с правосторонним управлением
9. Снимите приемопередатчик пассивной противоугонной системы (PATS).
- Рассоедините штекерный разъем.
![](https://www.fordbook.ru/img/focus/6698.jpg)
10. Рассоедините штекерные разъемы переключателя очистителей/ омывателя, часовой пружины и системы управления скоростью (при наличии).
![](https://www.fordbook.ru/img/focus/6699.jpg)
11. Рассоедините штекерные разъемы переключателя зажигания, указателей поворота и сигнализации светом фар.

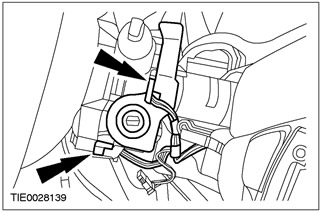

![](https://www.fordbook.ru/img/focus/6700.jpg)
Автомобили с левосторонним управлением

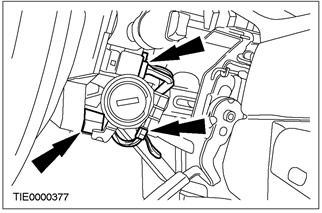

12. Рассоедините штекерные разъемы приемопередатчика пассивной противоугонной системы (PATS), переключателя очистителей/ омывателя, часовой пружины и системы управления скоростью (при наличии).
![](https://www.fordbook.ru/img/focus/6701.jpg)

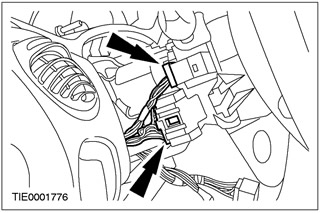

13. Рассоедините штекерные разъемы переключателя зажигания, указателей поворота и сигнализации светом фар.
![](https://www.fordbook.ru/img/focus/6702.jpg)
Автомобили с функцией поддержания устойчивости на курсе

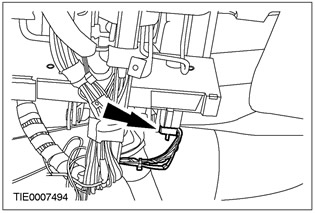

14. Рассоедините штекерный разъем датчика вращения рулевого колеса.
![](https://www.fordbook.ru/img/focus/6703.jpg)
Все автомобили

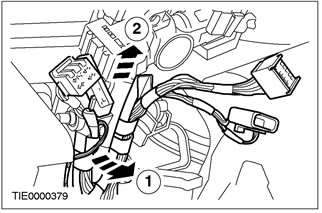

15. Отсоедините жгут электропроводки от рулевой колонки.
- 1. Высвободите стопорный штифт.
- 2. Отсоедините жгут электропроводки.
![](https://www.fordbook.ru/img/focus/6704.jpg)
16. Отсоедините вал рулевой колонки от рулевого механизма.
- Отбракуйте болт за его дальнейшей ненадобностью.

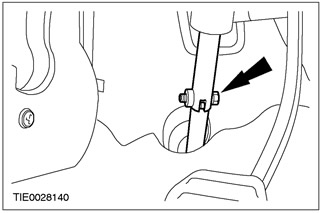

![](https://www.fordbook.ru/img/focus/6705.jpg)
17. Снимите рулевую колонку.

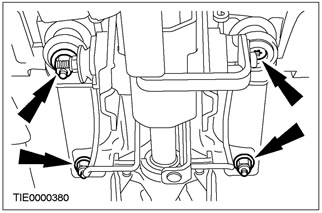

![](https://www.fordbook.ru/img/focus/6706.jpg)
Установка
Все автомобили
1.
ПРЕДУПРЕЖДЕНИЕ: При установке рулевой колонки следует использовать новые гайки. Неследование этому указанию может привести к травматическим последствиям.
ПРИМЕЧАНИЕ: Убедитесь в том, что ведущие колеса повернуты прямо вперед.
Установите рулевую колонку.

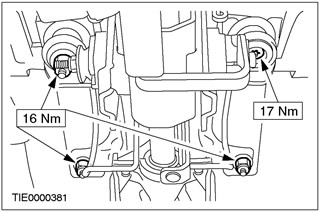

![](https://www.fordbook.ru/img/focus/6707.jpg)
2.
ПРЕДУПРЕЖДЕНИЕ: Установите новый стяжной болт рулевой колонки. Неследование этим указаниям может привести к травматическим последствиям.

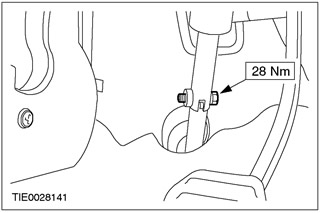

Подсоедините вал рулевой колонки к рулевому механизму.
![](https://www.fordbook.ru/img/focus/6708.jpg)
Автомобили с функцией поддержания устойчивости на курсе
3.
ПРЕДУПРЕЖДЕНИЕ: В случае установки нового датчика вращения рулевого колеса стопорный штифт датчика вращения рулевого колеса следует снять. Неследование этому указанию может привести к травматическим последствиям.
Снимите штифт.

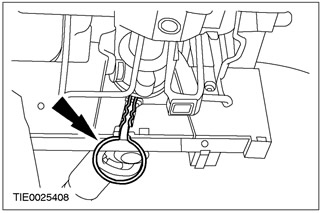

![](https://www.fordbook.ru/img/focus/6709.jpg)
Все автомобили

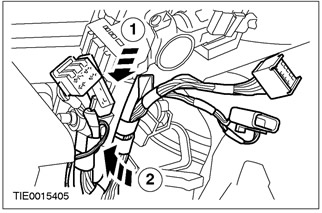

4. Подсоедините жгут электропроводки к рулевой колонке.
- 1. Подсоедините жгут электропроводки.
- 2. Установите установочный штифт.
![](https://www.fordbook.ru/img/focus/6710.jpg)
Автомобили с функцией поддержания устойчивости на курсе

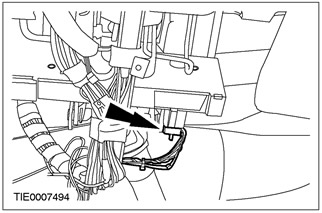

5. Состыкуйте штекерный разъем датчика вращения рулевого колеса.
![](https://www.fordbook.ru/img/focus/6711.jpg)
Автомобили с левосторонним управлением
6. Состыкуйте штекерные разъемы переключателя зажигания, указателей поворота и сигнализации светом фар.
![](https://www.fordbook.ru/img/focus/6712.jpg)
7. Состыкуйте штекерные разъемы приемопередатчика PATS, переключателя очистителей/ омывателя, часовой пружины и системы управления скоростью (при наличии).
![](https://www.fordbook.ru/img/focus/6713.jpg)
Автомобили с правосторонним управлением

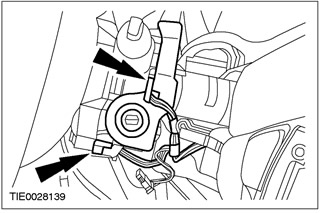

8. Состыкуйте штекерные разъемы переключателя очистителей/ омывателя, часовой пружины и системы управления скоростью (при наличии).
![](https://www.fordbook.ru/img/focus/6714.jpg)

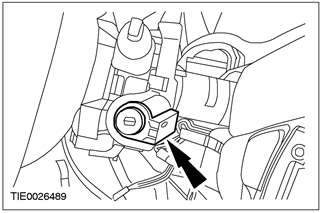

9. Установите передатчик PATS.
- Подсоедините электрический разъем.
![](https://www.fordbook.ru/img/focus/6715.jpg)
Все автомобили
10. Установите нижний кожух рулевой колонки.
- 1. Вверните винты.
- 2. Зафиксируйте рычаг блокировки рулевой колонки.

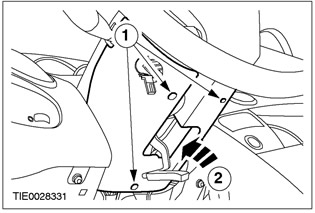

![](https://www.fordbook.ru/img/focus/6716.jpg)

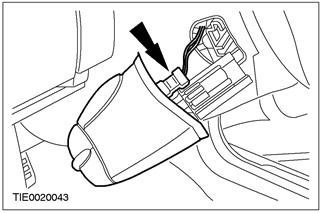

11. Состыкуйте штекерный разъем переключателя управления аудиосистемой (при наличии).
![](https://www.fordbook.ru/img/focus/6717.jpg)

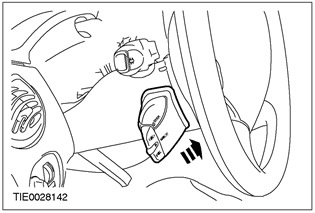

12. Установите переключатель управления аудиосистемой (при наличии).
![](https://www.fordbook.ru/img/focus/6718.jpg)

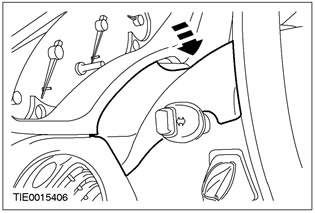

13. Установите верхний кожух рулевой колонки.
![](https://www.fordbook.ru/img/focus/6719.jpg)

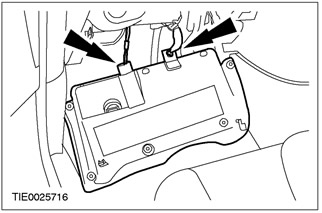

14. Состыкуйте штекерные разъемы DLC и лампы освещения выемки для ног (при наличии).
![](https://www.fordbook.ru/img/focus/6720.jpg)

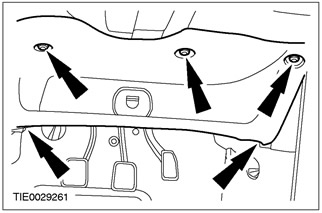

15. Подсоедините нижнюю секцию к панели приборов.
![](https://www.fordbook.ru/img/focus/6721.jpg)
16. Установите модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.
Автомобили с функцией поддержания устойчивости на курсе
17.
ПРЕДУПРЕЖДЕНИЕ: Требуется изменить конфигурацию электронной функции поддержания устойчивости на курсе. Неследование этому указанию может привести к травматическим последствиям.
Используя WDS, настройте конфигурацию электронной функции поддержания устойчивости на курсе.
