Разглобяване и сглобяване на генератора

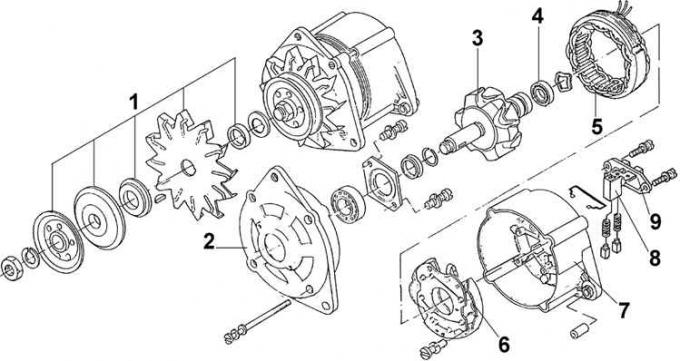

Генератор Bosch

1 - шайба на вентилатора, 2 - преден капак, 3 - ротор, 4 - лагер, 5 - статор, 6 - токоизправител, 7 - заден капак, 8 - четкодържач, 9 - електронен регулатор на напрежението

Генератор на Lucas

1 - шайба на вентилатора, 2 - преден капак, 3 - ротор, 4 - лагер, 5 - статор, 6 - токоизправител, 7 - заден капак, 8 - четкодържач, 9 - електронен регулатор на напрежението

Генератор на Motorola

1 - шайба на вентилатора, 2 - преден капак, 3 - ротор, 4 - лагер, 5 - статор, 6 - токоизправител, 7 - заден капак, 8 - четкодържач, 9 - електронен регулатор на напрежението

• диодите, поставени в генератора, са чувствителни към висока температура; ако е необходимо да ги смените по време на процеса на запояване, задръжте проводниците им с метални пинсети, които отнемат топлината от върха на поялника, а също така ограничете времето за запояване до необходимия минимум;
• трябва да се избягва използването на незаземени електрически поялници, тъй като ако изолацията им е повредена, те ще причинят повреда на токоизправителните диоди на генератора;
• по време на контролните тестове на генератора, захранващото напрежение не трябва да надвишава 14V;
• в процеса на тестване на токоизправителни диоди можете да използвате постоянен ток с напрежение, което не надвишава 24 V;
• трябва да се използва само бензин за почистване на части; веднага след почистване на частите (особено намотките), те трябва да се изсушат с поток от сгъстен въздух.
