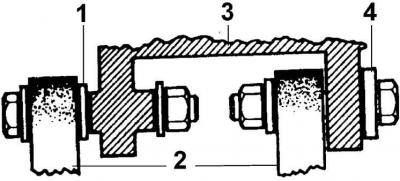

Монтаж на генератора с два болта
1 – малка шайба (може да липсва), 2 – монтажна скоба на генератора, 3 – генератор, 4 – голяма шайба
Премахване
1. Изключете заземителния кабел от акумулатора, както и многоконтактния конектор в задната част на генератора (след отстраняване на предпазната скоба).
Внимание! В този случай информацията в електронните устройства за съхранение се изтрива от паметта.
2. Разхлабете монтажните болтове на генератора.
3. Завъртете генератора към двигателя и свалете клиновия ремък от шайбата на генератора.

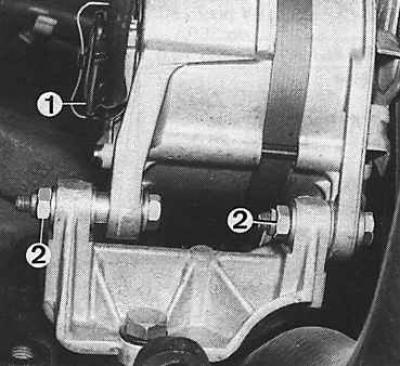

4. Развийте монтажните болтове и свалете генератора (1 – кабелна връзка, 2 – долни монтажни болтове).
Монтиране
1. Поставете генератора, завийте монтажните болтове и ги затегнете на ръка.
2. Свържете и закрепете многощифтовия конектор в задната част на генератора.

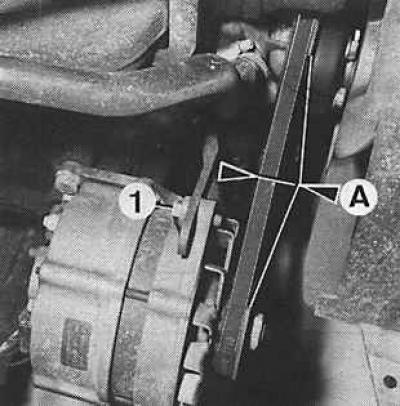

3. Монтирайте и опънете клиновия ремък (1 – болт на обтегача, A = 10 mm – деформация на ремъка).

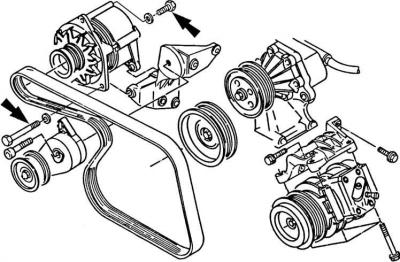

4. Затегнете болта за регулиране на напрежението, след това предния болт (стрелка) на долния монтаж и накрая задния болт (стрелка) на долния монтаж на генератора.
5. Свържете заземяващия проводник към батерията.
6. Проверете напрежението на клиновия ремък.
7. Ако е необходимо, разхлабете болтовете за закрепване на генератора, затегнете клиновия ремък и затегнете болтовете отново, като започнете с болта за регулиране на напрежението, а след това предните и задните болтове за закрепване на генератора.
