Премахване
Внимание! За да улесните последващия монтаж на електрически проводници и маркучи за вода, завържете краищата им с канап. След това кабелът остава върху отстранения капак. Когато е монтиран, можете лесно да дръпнете назад електрическите проводници и маркучите за вода с помощта на кабел.
Изключете заземяващия проводник (-) от батерията.
Внимание! В резултат на това данните в електронните устройства за съхранение, например в запаметяващо устройство за грешки на двигателя или радиокод, се изтриват. Трябва внимателно да прочетете този раздел "Сваляне и поставяне на батерията", преди да го изключите.
Отстранете вътрешната облицовка на покрива.
Свалете капака на багажника.
Сгънете задната седалка напред.
Отстранете лявата опора на багажника.
Издърпайте част от лявата тапицерия на багажника.
Turnier:
Отстранете корпуса на задната лява светлина за заден ход.
Отстранете лявата тапицерия на багажника.
Изключете многощифтовия щепсел от корпуса на светлините за заден ход.
Отстранете облицовката на капака на багажника.
Изключете многощифтовия конектор на капака на багажника на лявата стена и изключете пакета проводници от скобите.
Отстранете гумения багажник от С-колоната, за да получите достъп до долната страна на капака на снопа гумени проводници.

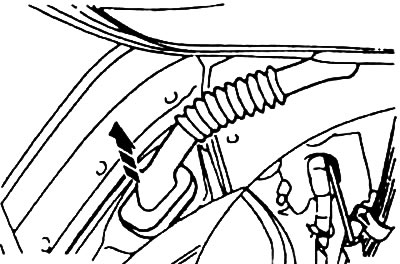

Издърпайте гумената втулка от лявата страна на капака на товарното отделение. За да направите това, отстранете четирите скоби от долната страна и издърпайте гумения държач на приставката.
Внимание! Работете внимателно с гумената дюза, тъй като ако е повредена, кабелният сноп трябва да се смени.
Издърпайте маркуча от дюзата за миене на предното стъкло.
Издърпайте гуменото ухо от дясната страна на капака. За да направите това, отстранете двата държача от долната страна. Издърпайте маркуча за миене на предното стъкло.
Подпрете капака на товарното отделение.

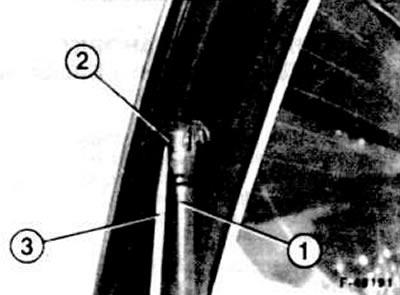

Издърпайте газовия амортисьор "1" от сферичната глава на капака на товарното отделение. За да направите това, използвайте отвертка "3", за да издърпате леко пружинната запушалка "2" на газовия амортисьор.
Маркирайте позицията на пантите на капака на багажника, като очертаете крепежните елементи на пантите с флумастер.
Развийте четирите закрепващи гайки и с помощник свалете капака на товарното отделение.
Монтаж
Регулирайте позицията на пантите на капака на товарното отделение и ги закрепете с въртящ момент от 25 Nm.
Поставете ограничителя на газовия амортисьор върху сферичната глава.
Издърпайте маркуча за вода и електрическия проводник с помощта на опънат кабел.
Свържете маркуча за вода към дюзата за миене на предното стъкло.
Свържете многощифтовия щепсел.
Монтирайте багажника и приставката за маркуч върху капака на багажника.
Затворете капака на товарното отделение без ключалка и проверете местоположението му. Ако е необходимо, разхлабете закрепващите гайки и регулирайте позицията на капака, така че въздушните междини между капака на товарното отделение и каросерията да са успоредни и с еднакъв размер. Затегнете закрепващите гайки.
Монтирайте облицовката на капака на товарното отделение.
Монтирайте лявата облицовка на багажника.
Монтирайте левия ограничител на багажника.
Поставете капака на багажника.
Turnier:
Свържете многощифтовия щепсел към корпуса на светлините за заден ход.
Монтирайте корпуса на светлините за заден ход.
Монтирайте лявата облицовка на багажника.
Свържете заземяващия проводник (-) към клемата на батерията. Настройте часа на часовника. Задайте кода против кражба на радиото.
