Ремень газораспределительного механизма - снятие и установка
Силовой агрегат. Двигатель 1.4/1.6 Zetec-SE. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Двигатель 1.4/1.6 Zetec-SE > Ремень газораспределительного механизма - снятие и установка
            0


Специальный инструмент


Универсальный ключ для удерживания фланцев 205-072 (15030А)
Угломер 303-174 (21540)
Инструмент для выверки положения распределительных валов 303-376 (21162В)
Гаечный ключ для свечей зажигания 303-499 (21202)
Штифт для установки верхней мертвой точки коленчатого вала 303-507 (21210)
Пассатижи для разъемов свечей зажигания 303-622 (21226)

Общее оборудование: Подкатной домкрат.

НаименованиеСпецификация
Хомутики
Смазка (для резьбы свечей зажигания - Never Seeze) ESE-M1244-A
Силиконовая смазкаESE-M1C171-AA

Снятие


Все автомобили

1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

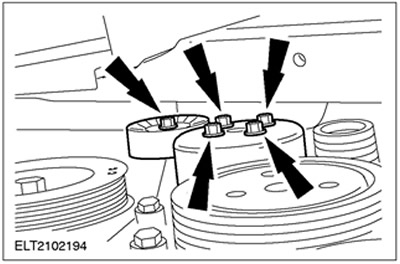

2. Отпустите болты на шкиве насоса охлаждающей жидкости.



3. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

4. Снимите крышку приводного ремня.

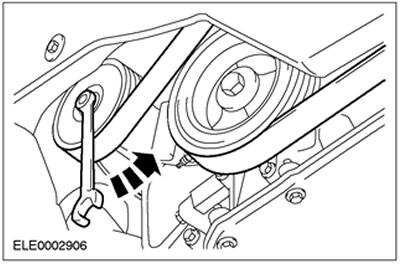

5. Ослабьте натяжение приводного ремня и снимите его.

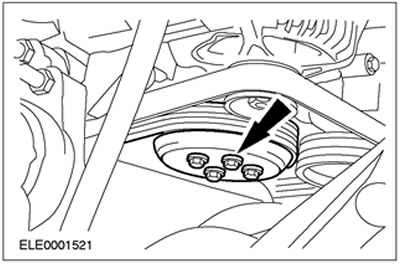

6. Снимите шкив/демпфер с коленчатого вала.

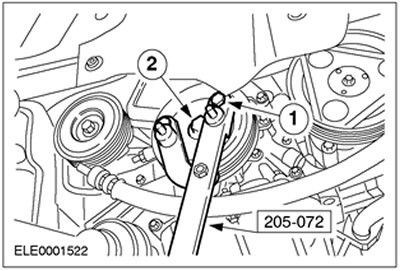

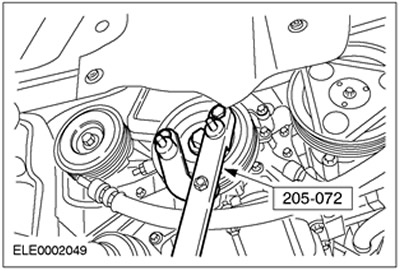

  • 1.Установите специальный инструмент, используя два болта: M10x40 и M10x45 - и гайки.
  • 2.Выверните болт.
  • Заблокируйте от проворачивания, используя специальный инструмент.

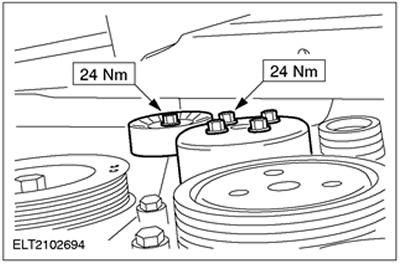

7. Снимите шкив насоса охлаждающей жидкости и промежуточный шкив приводного ремня.

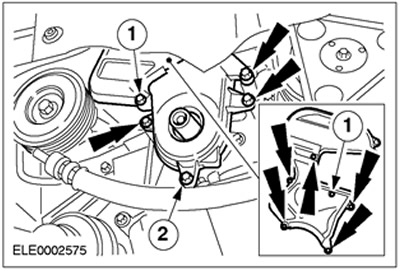

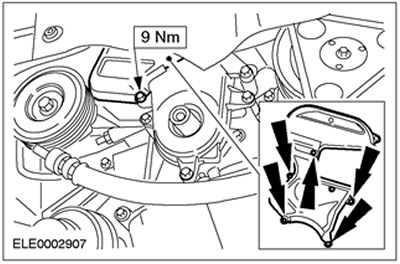

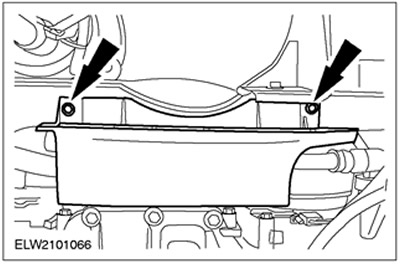

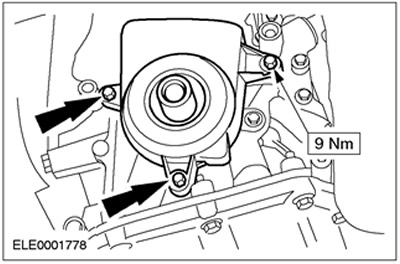

8. Выверните болты из крышки ремня газораспределительного механизма.
  • 1.Верхняя крышка ремня газораспределительного механизма
  • 2.Нижняя крышка ремня газораспределительного механизма
  • Снимите нижнюю крышку.



9. Опустите автомобиль.

10. Снимите пластину крышки головки цилиндров (при наличии).

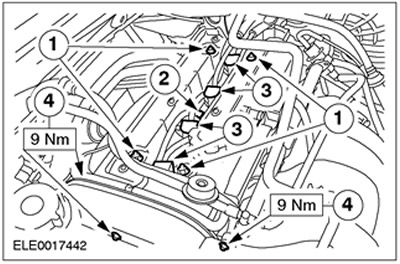

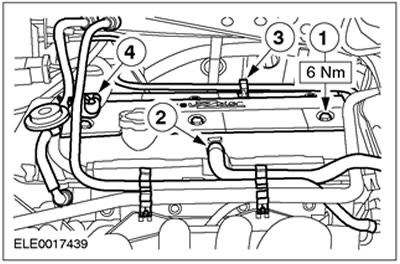

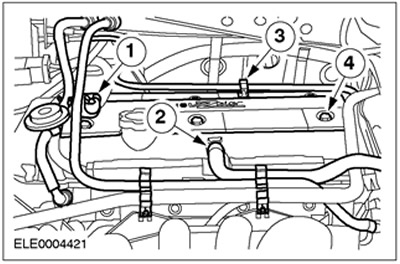

  • 1.Высвободите топливопроводы.
  • 2.Отсоедините шланг вентиляции картера.
  • 3.Высвободите кронштейн вакуумного трубопровода угольного фильтра.
  • 4.Выверните болты (шесть болтов).



11. ПРЕДОСТЕРЕЖЕНИЕ: При рассоединении разъема свечи зажигания не тяните за провод. При необходимости во избежание изгибания провода снимите катушку зажигания. Перед снятием, чтобы отпустить прокладку, слегка поверните разъем свечи зажигания.

ПРЕДОСТЕРЕЖЕНИЕ: Рассоедините разъем свечи зажигания, прикладывая только прямолинейное усилие.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите прокладку крышки головки цилиндров, т.к. она не подлежит отдельной замене.

Снимите крышку головки цилиндров, перемещая ее прямо вверх.

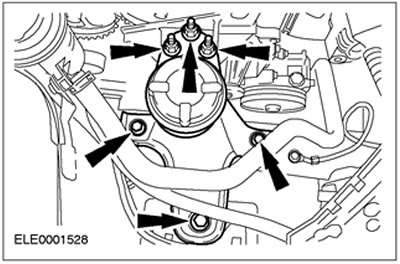

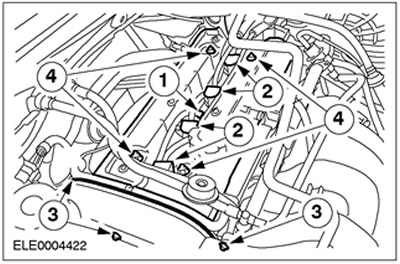

  • 1.Рассоедините штекерный разъем датчика температуры головки цилиндров (СНТ).
  • Освободите зажим штекерного разъема датчика CHT.
  • 2.Отсоедините провода высокого напряжения от свечей зажигания.
  • Для угловых разъемов свечей зажигания используйте специальный инструмент 303-622.
  • 3.Выверните три болта из верхней крышки ремня газораспределительного механизма.
  • 4.Отверните и снимите гайки.

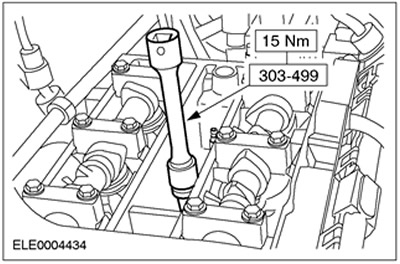

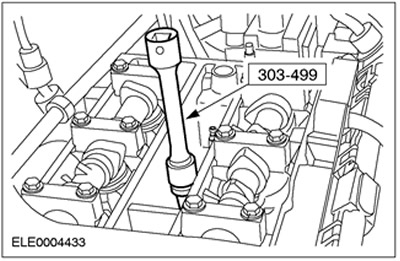

12. Снимите свечи зажигания. Используйте для снятия специальный инструмент.

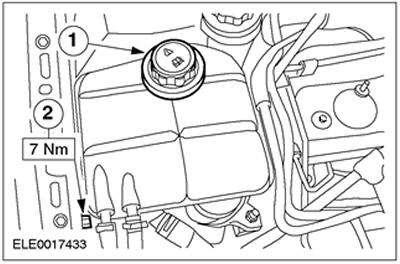

13. Отсоедините расширительный бачок системы охлаждения.

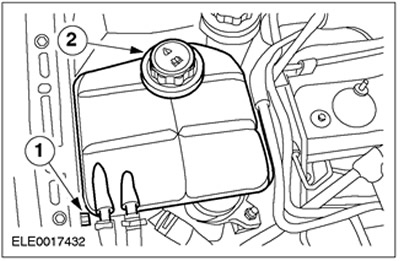

  • 1.Выверните болт.
  • 2.Высвободите расширительный бачок системы охлаждения и расположите его в стороне.

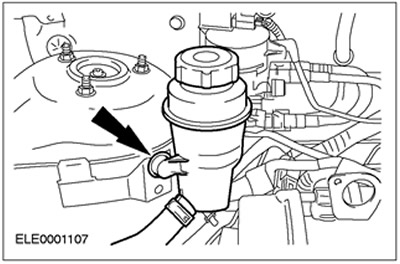

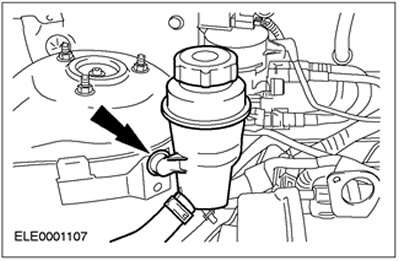

14. Высвободите бачок усилителя рулевого управления и отложите его в сторону.

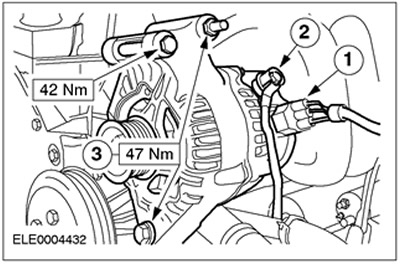

15. Снимите генератор и расположите его в стороне.

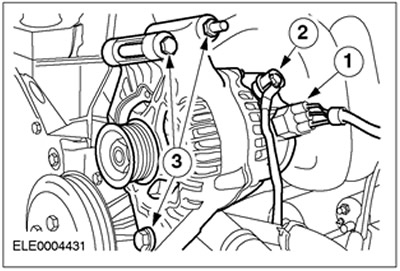

  • 1.Рассоедините штекерный разъем.
  • 2.Отсоедините положительный провод.
  • 3.Отсоедините генератор.
  • Отсоедините шпильки.



16. Установите подкатной домкрат с деревянными брусками под масляный картер и слегка приподнимите его таким образом, чтобы разгрузить переднюю опору двигателя.

17. Снимите опору двигателя.



18. Снимите верхнюю крышку ремня газораспределительного механизма.

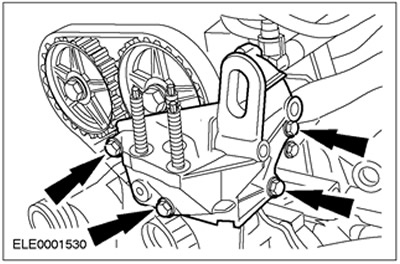

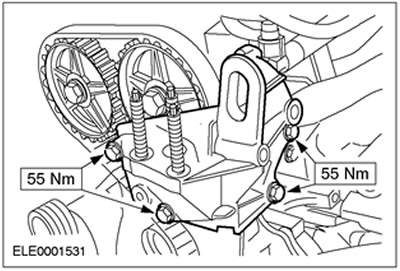

19. Снимите кронштейн передней опоры двигателя (показано на снятом двигателе).



Натяжитель ремня газораспределительного механизма с эксцентриком

20. ПРИМЕЧАНИЕ: Если ремень газораспределительного механизма будет использоваться повторно, отметьте направление его перемещения.

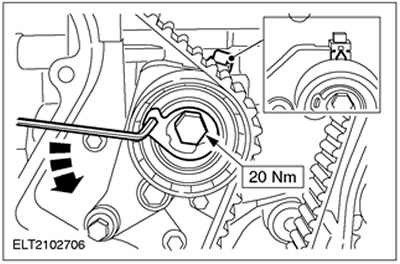

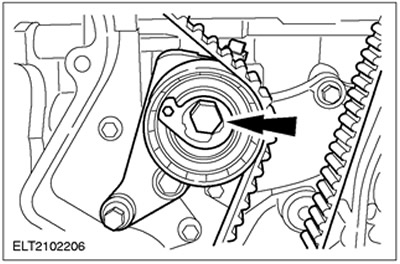

Ослабьте натяжение и снимите ремень газораспределительного механизма (показан при снятом двигателе). Выверните болт.



Натяжитель ремня газораспределительного механизма с пазом

21. ПРИМЕЧАНИЕ: При повторном использовании ремня газораспределительного механизма отметьте направление его перемещения.

Ослабьте натяжение и снимите ремень газораспределительного механизма (показан при снятом двигателе). Выверните болты.



Установка


Все автомобили

1. Установите коленчатый вал в положение 20 градусов перед верхней мертвой точкой.

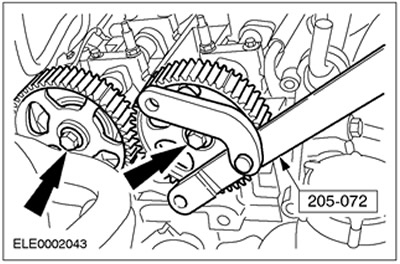

2. ПРЕДОСТЕРЕЖЕНИЕ: Для предотвращения их проворачивания используйте специальный инструмент.

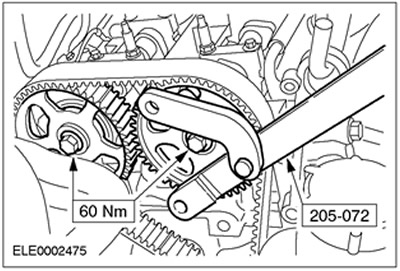

Отпустите болты настолько, чтобы шкивы распределительных валов могли проворачиваться на валах.

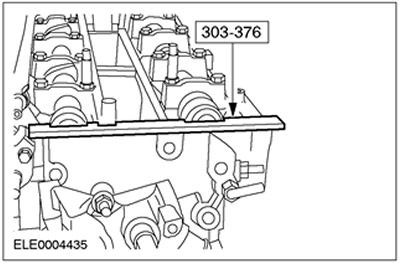

3. Проверните распределительные валы в положение верхней точки для цилиндра №1 и вставьте специальный инструмент. Проверните распределительные валы за шестигранный хвостовик, используя двусторонний гаечный ключ на 21 мм, настолько, чтобы можно было вставить специальный инструмент.



4. ПРИМЕЧАНИЕ: Отметьте направление перемещения.

Наденьте ремень газораспределительного механизма. Начиная со шкива коленчатого вала и работая в направлении против часовой стрелки, наденьте ремень газораспределительного механизма на место.

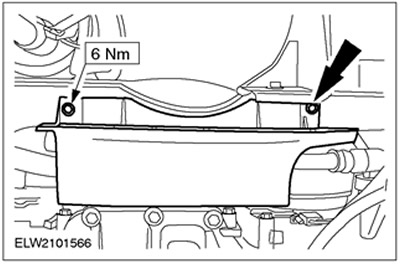

5. Подсоедините нижнюю крышку ремня газораспределительного механизма (показано в направлении снизу).



6. ПРИМЕЧАНИЕ: Используйте новый болт.

Установите шкив/демпфер на коленчатый вал.
  • Затяните болт, работая в две стадии.
  • Стадия 1: 40 Нм
  • Стадия 2 (с использованием специального инструмента 303-174): 90 градусов



7. ПРИМЕЧАНИЕ: Если вставить специальный инструмент невозможно, проверните коленчатый вал обратно в направлении против часовой стрелки приблизительно на 20 градусов.

Проверните коленчатый вал в положение верхней мертвой точки для цилиндра №1.

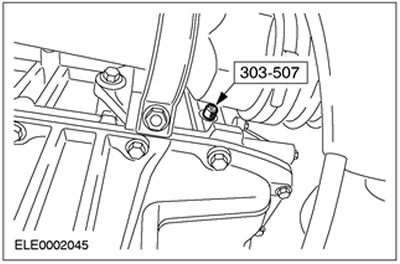

  • Снимите заглушку и вверните специальный инструмент.
  • Аккуратно проверните коленчатый вал в направлении по часовой стрелке до тех пор, пока он не упрется в специальный инструмент.



Натяжитель ремня газораспределительного механизма с кулачком

8. ПРИМЕЧАНИЕ: Не перемещайте эксцентрик при затягивании. Придерживайте, используя торцовый ключ.

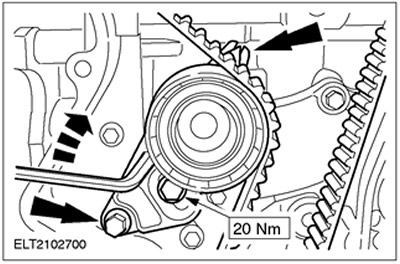

Натяните ремень газораспределительного механизма (показан при снятом двигателе).
  • Используя торцовый ключ на 6 мм, поверните эксцентрик в направлении против часовой стрелки настолько, чтобы стрелка указателя встала точно в центр прямоугольного отверстия.
  • Затяните болт.



Натяжитель ремня газораспределительного механизма с пазом

9. Натяните ремень газораспределительного механизма (показан при снятом двигателе).
  • Используя торцовый ключ, поверните натяжитель таким образом, чтобы стрелка точно совместилась с центром прямоугольного отверстия.
  • Затяните болты.



10. ПРЕДОСТЕРЕЖЕНИЕ: Не затягивайте шкив распределительного вала, удерживая распределительный вал от проворачивания с помощью специального инструмента 303-376.

ПРИМЕЧАНИЕ: Не вращайте коленчатый вал и распределительные валы.

Затяните болты на шкивах распределительных валов.



11. Снимите специальный инструмент 303-376.

12. Выверните специальный инструмент (показано в направлении снизу).



13. Проверьте фазы газораспределения клапанов.
  • Проверните коленчатый вал на два оборота по часовой стрелке и приведите цилиндр №1 в положение верхней мертвой точки.

ПРИМЕЧАНИЕ: Если специальный инструмент 303-507 установить не возможно, проверните коленчатый вал обратно в направлении против часовой стрелки приблизительно на 20 градусов.
  • Вверните специальный инструмент 303-507.
  • Аккуратно проверните коленчатый вал в направлении по часовой стрелке настолько, чтобы он уперся в специальный инструмент 303-507.

14. Проверьте фазы газораспределения клапанов посредством установки специального инструмента.



15. ПРИМЕЧАНИЕ: Только в том случае, если вставить специальный инструмент 303-376 невозможно.

ПРИМЕЧАНИЕ: Придержите, используя специальный инструмент.

ПРИМЕЧАНИЕ: Коленчатый вал должен оставаться в положении верхней мертвой точки для цилиндра №1.

Откорректируйте фазы газораспределения клапанов.
  • Отпустите болт рассматриваемого распределительного вала.
  • Поверните распределительный вал за шестигранник настолько, чтобы можно было вставить специальный инструмент 303-276.
  • Затяните шкив на распределительном вале.
  • Снова проверьте фазы газораспределения клапанов согласно ранее данному описанию.



16. Установите свечи зажигания, используйте специальный инструмент. Нанесите смазку на резьбу свечей зажигания.



17. Установите кронштейн передней опоры двигателя.



18. Установите на место верхнюю крышку ремня газораспределительного механизма.

19. Установите опору двигателя.



20. Уберите подкатной домкрат.

21. Установите генератор.
  • 1.Подсоедините разъем.
  • 2.Подсоедините положительный провод.
  • Установите шпильки.
  • 3.Установите генератор.



22. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

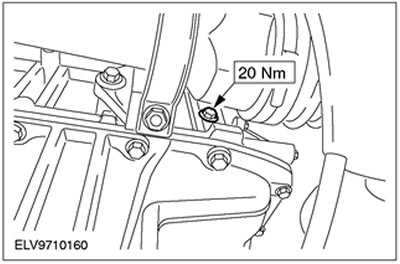

23. Выверните специальный инструмент 303-507 и вверните заглушку.



24. Установите болты верхних крышек ремня газораспределительного механизма.



25. Установите шкив насоса охлаждающей жидкости и промежуточный шкив приводного ремня.



26. Наденьте и натяните приводной ремень.



27. Установите крышку приводного ремня.



28. Опустите автомобиль.

29. Зафиксируйте бачок усилителя рулевого управления.



30. Подсоедините расширительный бачок системы охлаждения.
  • 1.Зафиксируйте расширительный бачок.
  • 2.Затяните болт.



31. ПРЕДОСТЕРЕЖЕНИЕ: Чтобы избежать повреждения уплотнения разъема свечи зажигания, для нанесения силиконовой смазки используйте тупой предмет (например, пластмассовый хомутик).

ПРЕДОСТЕРЕЖЕНИЕ: Состыкуйте разъем свечи зажигания, прикладывая к нему прямолинейное усилие.

ПРИМЕЧАНИЕ: Покройте внутреннюю сторону разъема свечи зажигания силиконовой смазкой на глубину (5-10) мм.

Установите крышку головки цилиндров.
  • 1.Установите гайки и затяните, работая в две стадии. Стадия 1: 3 Нм. Стадия 2: 10 Нм.
  • 2.Состыкуйте штекерный разъем датчика СНТ.
  • 3.Состыкуйте разъем свечи зажигания.
  • 4.Установите три болта верхней крышки ремня газораспределительного механизма.



32. Установите пластину крышки головки цилиндров (если была снята).
  • 1.Вверните болты (шесть болтов).
  • 2.Подсоедините шланг PCV.
  • 3.Зафиксируйте кронштейн вакуумной магистрали угольного фильтра.
  • 4.Зафиксируйте топливопроводы.



33. Стандартные заключительные операции:
  • Подсоедините провод массы к аккумулятору. За дополнительной информацией обратитесь к Разделу 414-01.
  • При необходимости закрепите провода, используя хомутики.
