Снятие
1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
2. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
3. Рассоедините штекерный разъем подогреваемого кислородного датчика (HO2S).
![](https://www.fordbook.ru/img/focus/1077.jpg)
4.

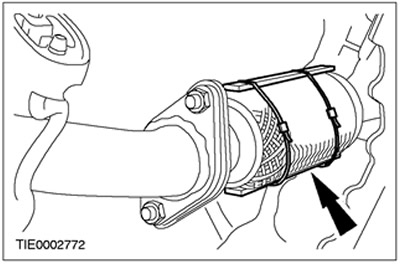

ПРЕДОСТЕРЕЖЕНИЕ: Если гибкую выпускную трубу (гибкую вставку) перегнуть слишком сильно, можно вызвать ее повреждение, что в итоге приведет к выходу элемента из строя.
Предохраните гибкую вставку системы выпуска, используя в качестве опоры подходящий кожух или шину. За дополнительной информацией обратитесь к Разделу 309-00.
![](https://www.fordbook.ru/img/focus/1078.jpg)

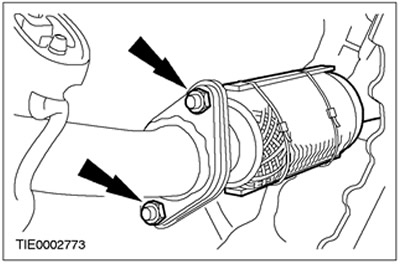

5. Отсоедините приемную выпускную трубу. Снимите прокладку.
![](https://www.fordbook.ru/img/focus/1079.jpg)
6. Опустите автомобиль.

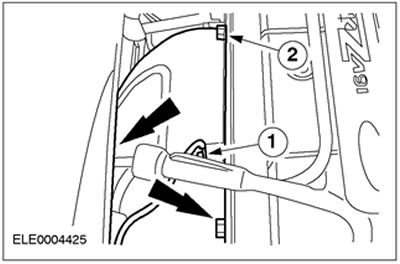

7. Отсоедините кабель заземления двигателя и теплозащитный экран выпускного коллектора.
- 1.Кабель заземления двигателя
- 2.Теплозащитный экран системы выпуска (три болта)
![](https://www.fordbook.ru/img/focus/1080.jpg)

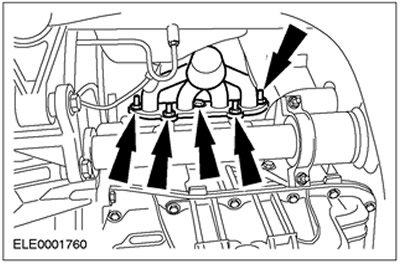

8. Отсоедините выпускной коллектор (показано в направлении снизу). Снимите прокладку.
![](https://www.fordbook.ru/img/focus/1081.jpg)
9. Снимите выпускной коллектор.
Установка
1. Протащите выпускной коллектор в моторное отделение, работая сверху.
2.

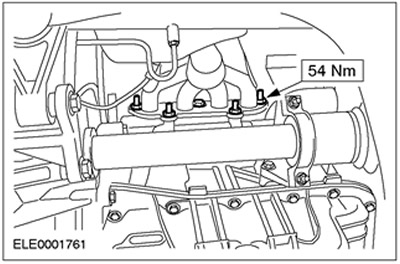

ПРИМЕЧАНИЕ: Используйте новую прокладку выпускного коллектора.
Подсоедините выпускной коллектор (показано в направлении снизу).
![](https://www.fordbook.ru/img/focus/1082.jpg)

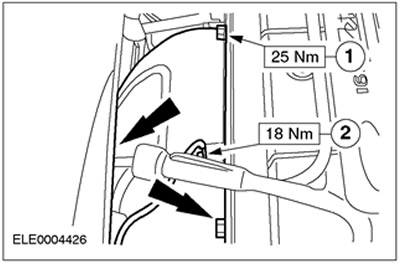

3. Подсоедините теплозащитный экран системы выпуска и кабель заземления двигателя.
- 1.Теплозащитный экран выпускного коллектора (три болта)
- 2.Кабель заземления двигателя
![](https://www.fordbook.ru/img/focus/1083.jpg)
4. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

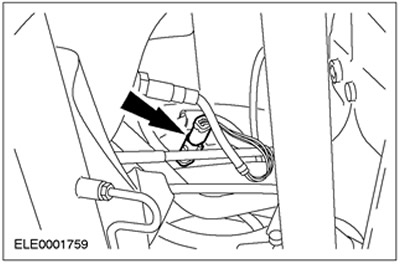

5. Состыкуйте штекерный разъем подогреваемого кислородного датчика (CHT).
![](https://www.fordbook.ru/img/focus/1084.jpg)

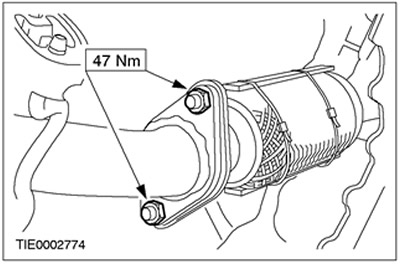

6. Установите приемную выпускную трубу. Используйте новую прокладку.
![](https://www.fordbook.ru/img/focus/1085.jpg)
7. Отсоедините опору гибкой выпускной трубы.
8. Опустите автомобиль.
9. Подсоедините провод массы к аккумулятору. За дополнительной информацией обратитесь к Разделу 414-01.
