Специальный инструмент
![]() | Приспособление для подъема двигателя 303-122 (21068А) |
![]() | Приспособление для снятия/ установки хомутов шлангов охлаждающей жидкости 303-397 (24-003) |
Общее оборудование:
- Кран ремзоны
- Подкатной домкрат
Установка
Все автомобили
1. Проверьте глубину установки гидротрансформатора.
- 1.Приложите линейку к фланцу автоматической коробки передач.
- 2.Измерьте расстояние между фланцем автоматической коробки передач и гидротрансформатором и при необходимости откорректируйте его.
![](https://www.fordbook.ru/img/focus/1388.jpg)
2. Нанесите высокотемпературную смазку тонким слоем на центрирующий выступ гидротрансформатора.
3. Аккуратно направьте двигатель в моторное отделение.
4. Подсоедините двигатель к коробке передач.

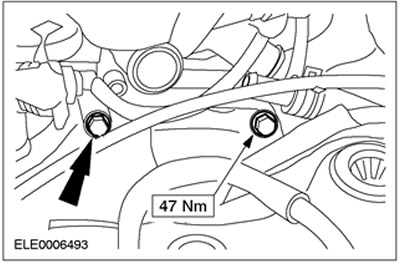

5. Установите верхние болты фланца коробки передач.
![](https://www.fordbook.ru/img/focus/1389.jpg)

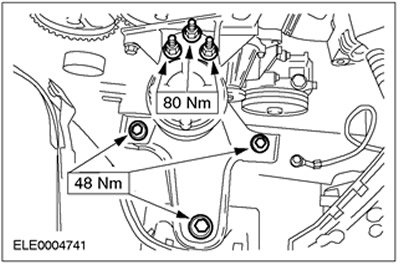

6. Установите переднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/1390.jpg)

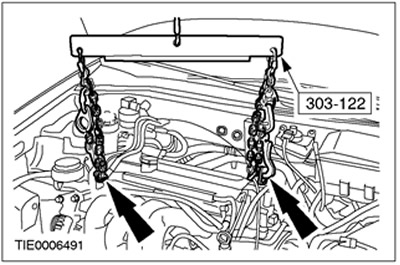

7. Отсоедините специальный инструмент.
![](https://www.fordbook.ru/img/focus/1391.jpg)
8. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02. Вытяните домкрат из-под коробки передач в направлении передка автомобиля.

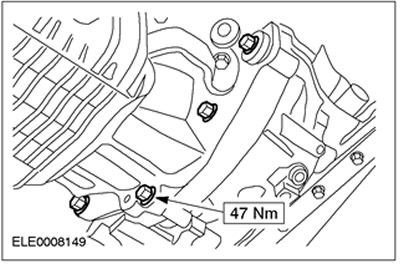

9. Установите нижние болты фланца коробки передач.
![](https://www.fordbook.ru/img/focus/1392.jpg)

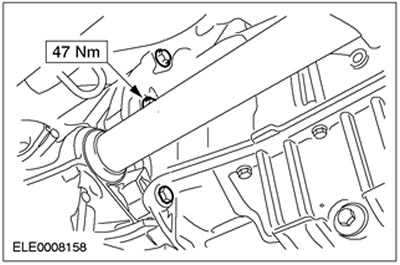

10. Установите нижние болты фланца коробки передач.
![](https://www.fordbook.ru/img/focus/1393.jpg)

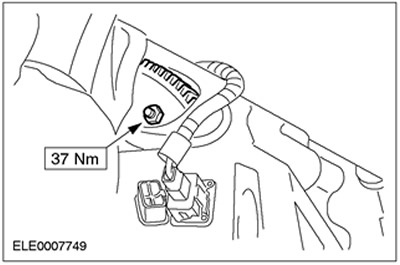

11. Подсоедините гидротрансформатор к ведущему диску.
![](https://www.fordbook.ru/img/focus/1394.jpg)
12. Опустите автомобиль.
13. Подсоедините трос выбора передач к коробке передач.
![](https://www.fordbook.ru/img/focus/1395.jpg)

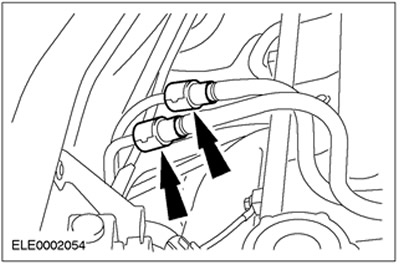

14. Подсоедините топливопроводы. За дополнительной информацией обратитесь к Разделу 310-00.
![](https://www.fordbook.ru/img/focus/1396.jpg)

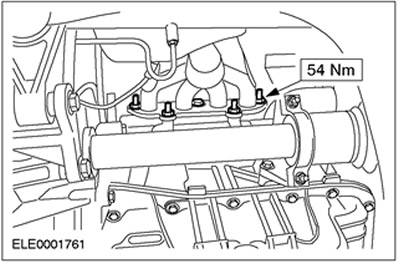

15.
ПРИМЕЧАНИЕ: Используйте новую прокладку выпускного коллектора.
Подсоедините выпускной коллектор (показано в направлении снизу).
![](https://www.fordbook.ru/img/focus/1397.jpg)

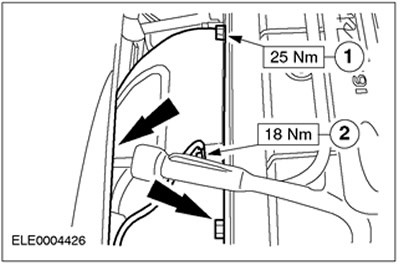

16. Подсоедините теплозащитный экран выпускного коллектора и кабель заземления двигателя.
- 1.Теплозащитный экран выпускного коллектора
- 2.Кабель заземления двигателя
![](https://www.fordbook.ru/img/focus/1398.jpg)
17. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

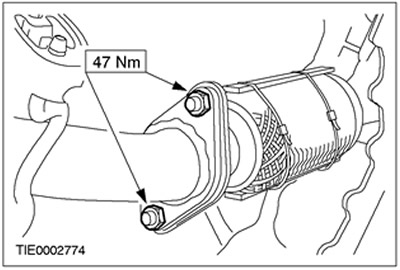

18. Подсоедините выпускной коллектор к приемной выпускной трубе. Подсоедините выпускной коллектор к головке цилиндров.
![](https://www.fordbook.ru/img/focus/1399.jpg)
19. Отсоедините временную опору гибкой трубы.

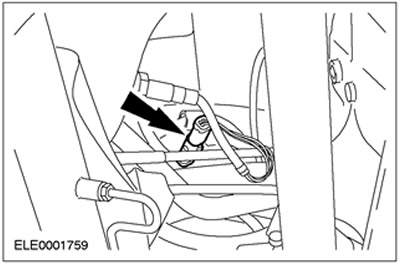

20. Состыкуйте штекерный разъем подогреваемого кислородного датчика (HO2S).
![](https://www.fordbook.ru/img/focus/1400.jpg)
Автомобили с системой воздушного кондиционирования.

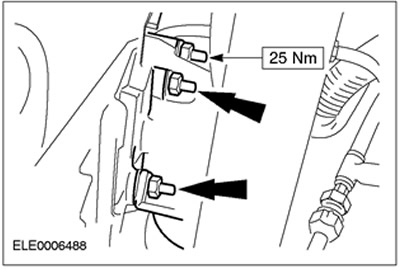

21. Установите кронштейн и насос усилителя рулевого управления вместе с натяжителем приводного ремня.
![](https://www.fordbook.ru/img/focus/1401.jpg)

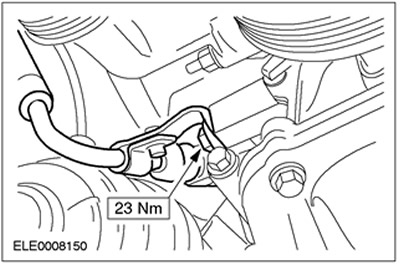

22. Установите кронштейн трубопровода высокого давления усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/1402.jpg)
Все автомобили

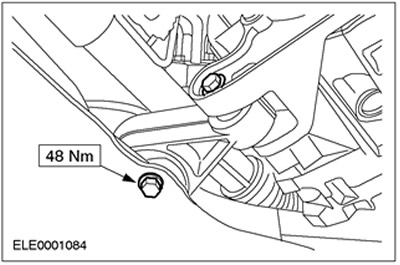

23. Подсоедините ограничитель крена двигателя.
![](https://www.fordbook.ru/img/focus/1403.jpg)
24.
ПРИМЕЧАНИЕ: Замените зажим и гайки на промежуточном подшипнике.
ПРИМЕЧАНИЕ: Установите переднюю ведущую полуось с промежуточным валом (продолжение).
Замените зажим и гайки на промежуточном подшипнике.
![](https://www.fordbook.ru/img/focus/1404.jpg)

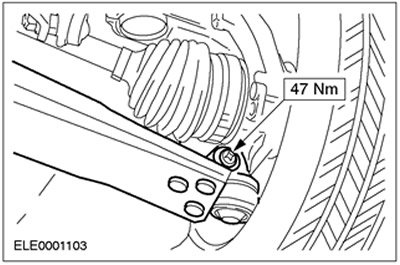

25. Подсоедините шаровой шарнир для правого нижнего рычага подвески.
![](https://www.fordbook.ru/img/focus/1405.jpg)
Автомобили с системой воздушного кондиционирования

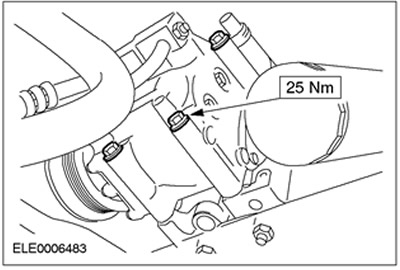

26. Подсоедините компрессор системы воздушного кондиционирования (четыре болта). Снимите хомутик.
![](https://www.fordbook.ru/img/focus/1406.jpg)
Автомобили без системы воздушного кондиционирования

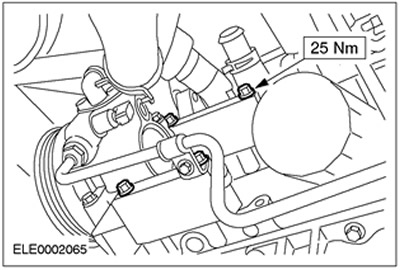

27. Установите насос усилителя рулевого управления с опорной плитой. Снимите хомутик.
![](https://www.fordbook.ru/img/focus/1407.jpg)
Все автомобили

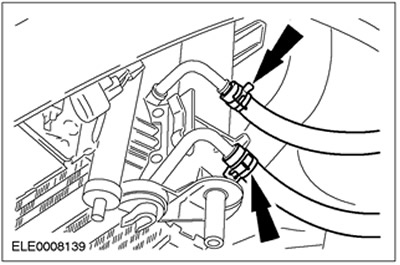

28. Подсоедините магистрали к маслоохладителю.
![](https://www.fordbook.ru/img/focus/1408.jpg)

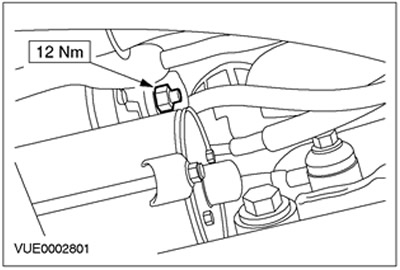

29. Подсоедините кабель заземления стартера.
![](https://www.fordbook.ru/img/focus/1409.jpg)

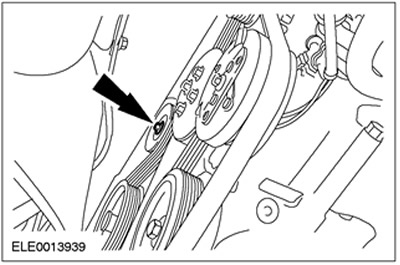

30. Наденьте приводной ремень и натяните его (показан автомобиль с системой воздушного кондиционирования).
![](https://www.fordbook.ru/img/focus/1410.jpg)

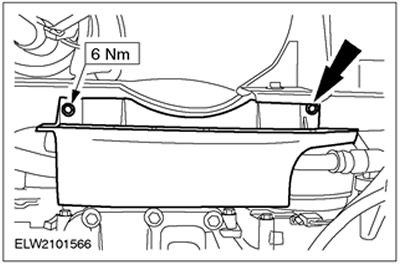

31. Установите крышку приводного ремня.
![](https://www.fordbook.ru/img/focus/1411.jpg)
32. Опустите автомобиль.

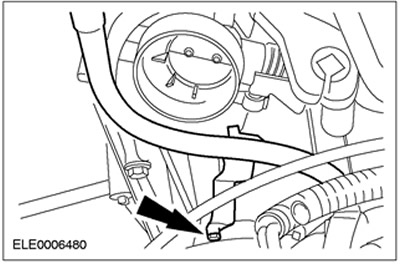

33. Установите стержневой указатель уровня трансмиссионной жидкости в автоматической коробке передач и установите болт.
![](https://www.fordbook.ru/img/focus/1412.jpg)

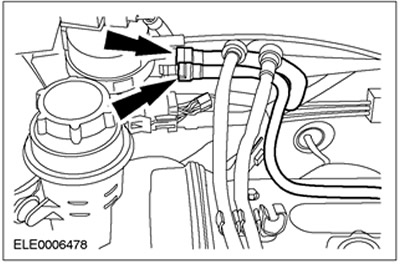

34. Подсоедините вакуумные шланги к электромагнитному клапану EVAP.
![](https://www.fordbook.ru/img/focus/1413.jpg)

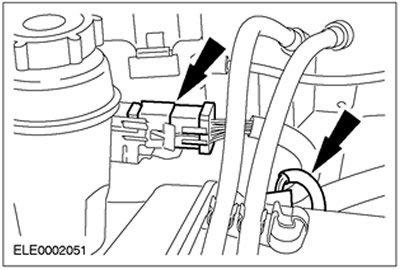

35. Состыкуйте штекерный разъем жгута электропроводки двигателя.
![](https://www.fordbook.ru/img/focus/1414.jpg)

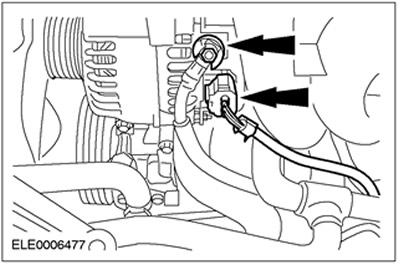

36. Подсоедините электропроводку к генератору.
- Положительный кабель.
- Состыкуйте штекерный разъем.
![](https://www.fordbook.ru/img/focus/1415.jpg)

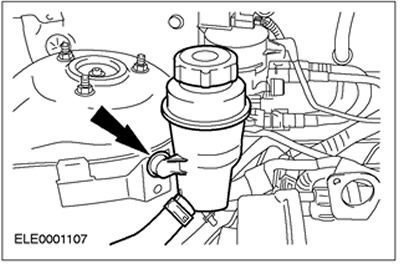

37. Зафиксируйте бачок усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/1416.jpg)

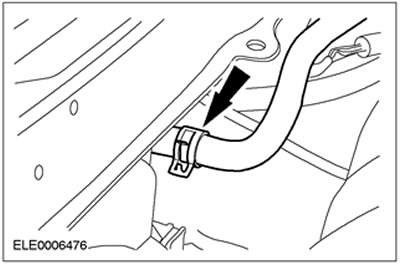

38. Установите шланг охлаждающей жидкости расширительного бачка.
![](https://www.fordbook.ru/img/focus/1417.jpg)

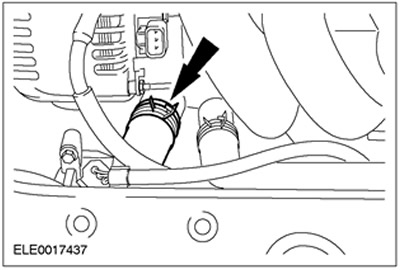

39. Установите шланг охлаждающей жидкости.
![](https://www.fordbook.ru/img/focus/1418.jpg)

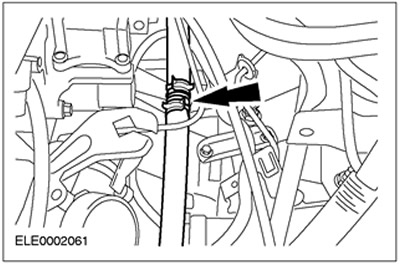

40. Подсоедините шланг охлаждающей жидкости отопителя.
![](https://www.fordbook.ru/img/focus/1419.jpg)

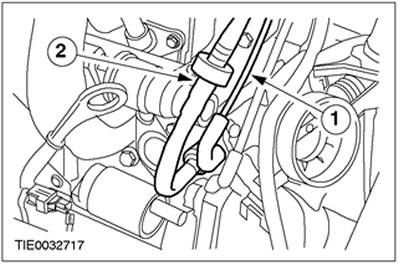

41. Подсоедините шланги и состыкуйте штекерный разъем.
- 1.Вакуумный шланг - управление давлением топлива
- 2.Вакуумный шланг вакуумного усилителя тормозов
![](https://www.fordbook.ru/img/focus/1420.jpg)

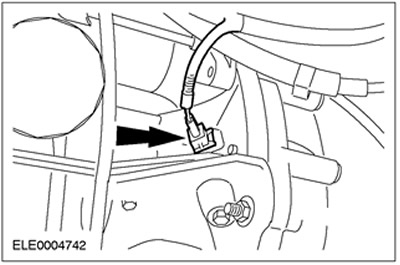

42. Состыкуйте штекерный разъем датчика положения коленчатого вала (датчика СКР).
![](https://www.fordbook.ru/img/focus/1421.jpg)

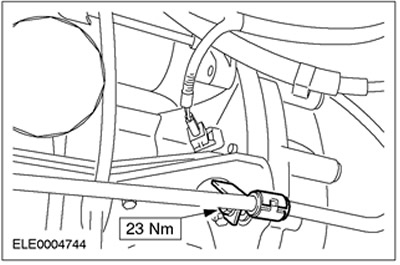

43. Подсоедините кронштейн гидравлической магистрали усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/1422.jpg)

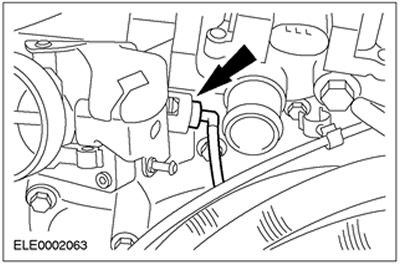

44. Подсоедините вакуумный трубопровод угольного фильтра.
![](https://www.fordbook.ru/img/focus/1423.jpg)

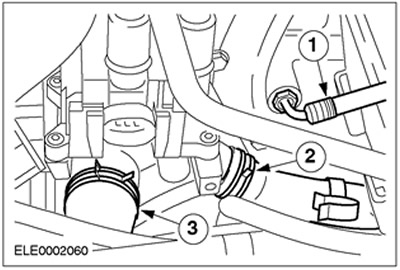

45. Подсоедините шланги охлаждающей жидкости и отопления.
- 1.Шланг охлаждающей жидкости расширительного бачка
- 2.Шланг отопителя
- 3.Шланг охлаждающей жидкости
![](https://www.fordbook.ru/img/focus/1424.jpg)

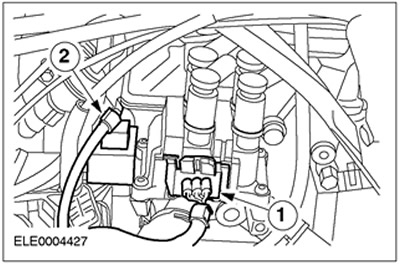

46. Состыкуйте штекерный разъем.
- 1.Катушка зажигания (EI)
- 2.Конденсатор
![](https://www.fordbook.ru/img/focus/1425.jpg)

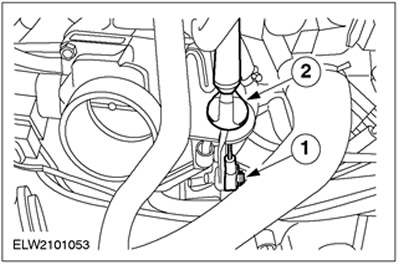

47. Подсоедините трос акселератора.
- 1.Зафиксируйте зажим.
- 2.Вверните трос в кронштейн.
![](https://www.fordbook.ru/img/focus/1426.jpg)

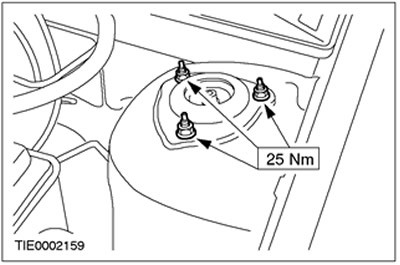

48. Заблокируйте его от проворачивания с помощью торцевого ключа.
![](https://www.fordbook.ru/img/focus/1427.jpg)

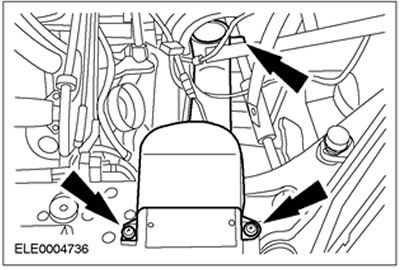

49. Установите впускной трубопровод.
![](https://www.fordbook.ru/img/focus/1428.jpg)

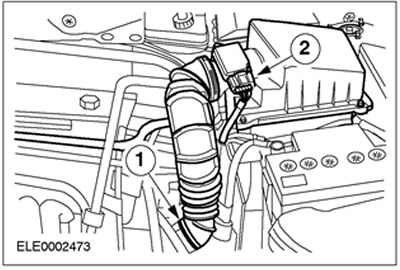

50. Установите воздушный фильтр со шлангом воздухозабора.
- 1.Шланг воздухозабора.
- 2.Состыкуйте штекерный разъем датчика массового расхода воздуха (MAF).
- Подсоедините шланг PCV к головке цилиндров.
![](https://www.fordbook.ru/img/focus/1429.jpg)

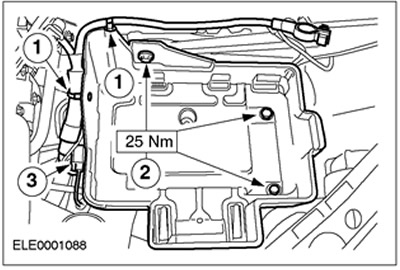

51. Установите поддон аккумулятора.
- 1.Зафиксируйте и состыкуйте штекерный разъем.
- 2.Затяните болты.
- 3.Зафиксируйте жгут электропроводки.
- Установите аккумулятор. За дополнительной информацией обратитесь к Разделу 414-01.
![](https://www.fordbook.ru/img/focus/1430.jpg)

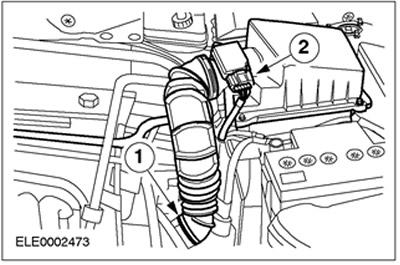

52. Установите воздушный фильтр со шлангом воздухозабора.
- 1.Шланг воздухозабора.
- 2.Состыкуйте разъем датчика массового расхода воздуха (датчика MAF).
- 3.Подсоедините шланг PCV к головке цилиндров.
![](https://www.fordbook.ru/img/focus/1431.jpg)
53. При необходимости установите новый масляный фильтр и залейте моторное масло согласно спецификации.
54. Стандартные заключительные операции:
- Залейте охлаждающую жидкость.За дополнительной информацией обратитесь к Разделу 303-03.
- Проверьте уровень моторного масла.
- Снова проверьте уровни рабочих жидкостей и при необходимости откорректируйте их.
