Дизельный двигатель Duratorq-TDCi, который предлагается в качестве варианта мощностью 85кВт (115 л.с.), создан на базе известного двигателя Endura-DI diesel, но вобрал в себя самые последние достижения технологии и имеет топливный коллектор, рассчитанный на высокое давление.

Этот двигатель удовлетворяет требованиям стандарта ЕЭС на токсичность выхлопа Stage III (уровень III) и всем другим требованиям, предъявляемым к двигателям самого последнего поколения в отношении расхода топлива, плавности работы, эластичности и мощности.

Коды двигателя


Код двигателя для Duratorq-TDCi:
  • 85 кВт (115 л.с.) F9DA

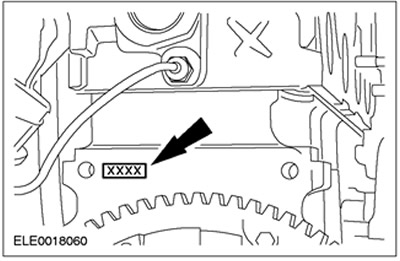

Расположение кода двигателя на блоке цилиндров двигателя Duratorq-TDCi:



Коленчатый вал


Коленчатый вал, опирающийся на пять коренных подшипников, имеет на третьем коренном подшипнике упорные полукольца, которые определяют осевой зазор коленчатого вала.

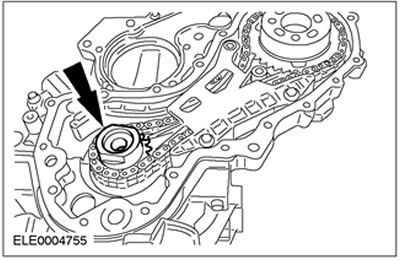

Звездочка газораспределения, расположенная на коленчатом вале




Звездочка, расположенная на коленчатом вале, через цепной привод приводит в движение звездочку топливного насоса высокого давления.

Ременный привод газораспределительного механизма




Поз.№ Запасной ЧастиНаименование
1-Натяжитель ремня газораспределительного механизма
2-Ремень газораспределительного механизма
3-Шкив ремня газораспределительного механизма
4-Шкив топливного насоса высокого давления

Ремень газораспределительного механизма приводится в движение шкивом топливного насоса высокого давления и передает информацию о моментах открытия или закрытия клапанов к верхнему распределительному валу.

ПРЕДОСТЕРЕЖЕНИЕ: Поскольку новый ремень газораспределительного механизма значительно растягивается при его первой установке, следует точно соблюдать инструкции по его регулировке.

Натяжение ремня газораспределительного механизма поддерживается автоматическим натяжителем ремня газораспределительного механизма.

Шкив фиксируется на конусе распределительного вала. Необходимое усилие фиксации шкива создается центральным болтом.

Толкатель клапана, регулировочные прокладки (шимы)

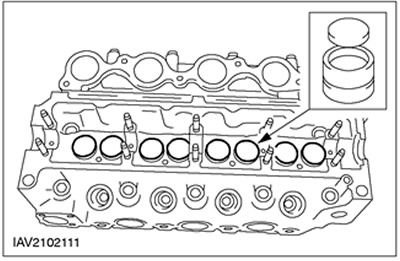

"Команда" о фазах газораспределения передается на пружины клапанов посредством восьми толкателей.

ПРЕДОСТЕРЕЖЕНИЕ: При установке регулировочных прокладок надписи на них должны быть обращены к толкателям.

Для регулировки клапанных зазоров служат регулировочные прокладки. Толщина каждой прокладки указана на ее оборотной стороне.

Головка цилиндров

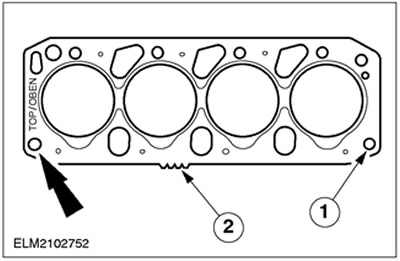

Поз.№ Запасной ЧастиНаименование
1-Отверстие для направляющей втулки
2-Идентификация толщины прокладки

Имеются в наличии прокладки головки цилиндров различной толщины. В зависимости от выступания поршней на каждый конкретный двигатель устанавливается прокладка определенной толщины. Толщину можно определить по зубцам на кромке прокладки.

ПРЕДОСТЕРЕЖЕНИЕ: Полностью очистите прокладку и сопрягаемые поверхности. Не используйте при очистке острые предметы.

Прокладка головки цилиндров - прокладка типа MLS (из многослойной стали) Прокладка состоит из трех стальных слоев. Стальные слои имеют наружное резиновое покрытие. Благодаря своей конструкции долговечность прокладки увеличена, и как следствие того, что прокладка не прирабатывается в процессе установки, болты крепления головки цилиндра можно вставлять с более низким зажимным усилием. Однако, вследствие наличия резиновой поверхности, прокладка также более восприимчива к канавкам, и поэтому поверхность следует предварительно очистить без использования острых предметов.

Масляные уплотнения коленчатого вала


ПРИМЕЧАНИЕ: Заднее масляное уплотнение коленчатого вала поставляется вместе с держателем уплотнения. Выверять его следует с помощью показанного специального инструмента.



ПРЕДОСТЕРЕЖЕНИЕ: Если опорное кольцо снять слишком рано, масляное уплотнение сожмется и станет непригодным к использованию.

Передние и задние масляные уплотнения изготавливаются из PTFE. При установке они должны быть чистыми (непромасленными).

Оба масляных уплотнения в качестве непременного атрибута снабжены опорным кольцом. Это кольцо не следует снимать до окончательной установки уплотнения, когда оно сможет самостоятельно выпасть из масляного уплотнения.

Вентиляция картера

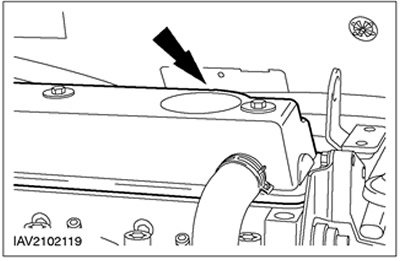

Клапан вентиляции картера располагается на верхней поверхности крышки головки цилиндров. Для обеспечения оптимальных характеристик работы двигателя этот клапан и все шланги PCV всегда должны быть чистыми и не иметь внутри никакой грязи.

Масляный картер

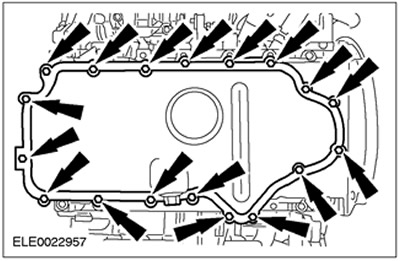

Масляный картер изготавливается из стали. Он уплотняется герметиком на силиконовой основе (WSE-M4G-323-A6).

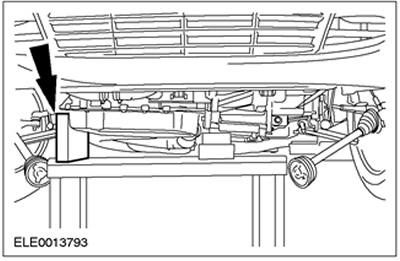

ПРЕДОСТЕРЕЖЕНИЕ: При снятии передней опоры двигателя не устанавливайте домкрат, чтобы подпереть двигатель, под масляный картер.

ПРЕДОСТЕРЕЖЕНИЕ: Установите двигатель в сборе с коробкой передач фланцем подрамника/ масляного картера на деревянные бруски таким образом, чтобы не нагрузить масляный картер.

Если двигатель подпереть домкратом, масляный картер будет вдвинут внутрь. Это может вызвать засорение при подаче масла к впускному маслопроводу.

Пробка для слива масла комплектуется уплотнительным кольцом круглого сечения и может повторно использоваться много раз.
