Специальный инструмент
![]() | Универсальный ключ для удерживания фланцев 205-072 (15-030А) |
![]() | Штифт для установки верхней мертвой точки коленчатого вала 303-193 (21-104) |
![]() | Опорная балка двигателя 303-290A (21-140A) |
![]() | Переходник для 303-290А (21-140) 303-290-01 (21-140-01) |
![]() | Переходник для 303-290А (21-140) 303-290-02 (21-140-02) |
![]() | Переходник для 303-290А (21-140) 303-290-03A (21-140-03A) |
![]() | Пластина выверки положения распределительного вала 303-376 (21-162В) |
![]() | Инструмент для блокировки маховика 303-393 (21-168) |
![]() | Съемник звездочки распределительного вала 303-651 (21-229) |
Наименование | Спецификация |
Охлаждающая жид-кость | ESDM-97B49-A |
Моторное масло | WSS-M2C912-A1 |
Снятие
Все автомобили
1.
ПРЕДОСТЕРЕЖЕНИЕ: Никогда не устанавливайте использованный ремень газораспределительного механизма.
ПРЕДОСТЕРЕЖЕНИЕ: Устанавливать ремень газораспределительного механизма следует только после охлаждения двигателя до наружной температуры.
Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
2. Снимите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.

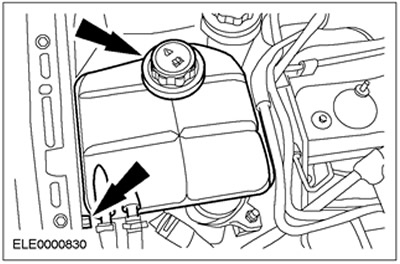

3. Отсоедините расширительный бачок системы охлаждения и расположите его в стороне.
![](https://www.fordbook.ru/img/focus/2188.jpg)

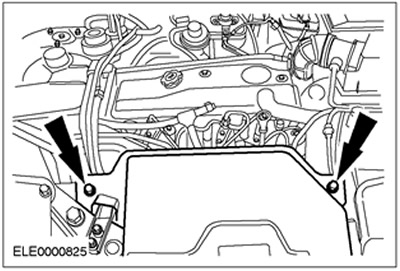

4. Снимите крышку охладителя наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/2189.jpg)
5. Рассоедините штекерный разъем датчика температуры воздухозабора (IAT).
![](https://www.fordbook.ru/img/focus/2190.jpg)

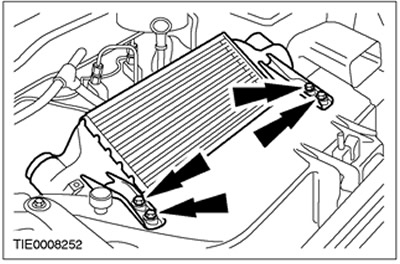

6. Снимите охладитель наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/2191.jpg)

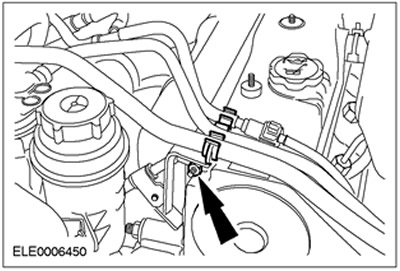

7. Отсоедините кронштейн крепления трубопровода усилителя рулевого управления от головки цилиндров.
![](https://www.fordbook.ru/img/focus/2192.jpg)

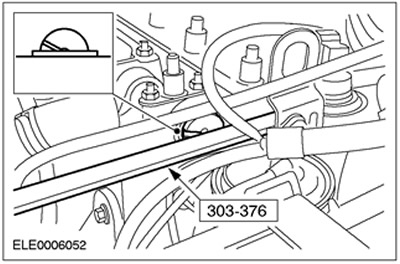

8. Используя паз в распределительном вале в качестве направляющей, проверните ко-ленчатый вал в положение пяти градусов перед верхней мертвой точкой (в.м.т.).
![](https://www.fordbook.ru/img/focus/2193.jpg)
9. Снимите ремень привода аксессуаров За дополнительной информацией обратитесь к Разделу 303-05.

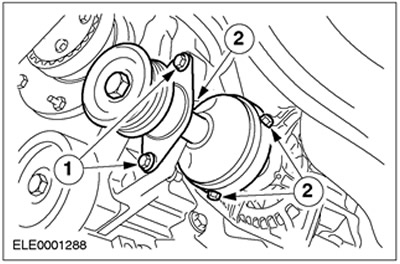

10. Снимите муфту генератора.
- 1.Болты крепления промежуточного подшипника полуоси.
- 2.Болты крепления гасителя вибраций.
![](https://www.fordbook.ru/img/focus/2194.jpg)

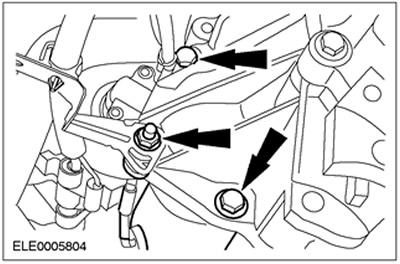

11. Отсоедините стартер и расположите его в стороне.
![](https://www.fordbook.ru/img/focus/2195.jpg)

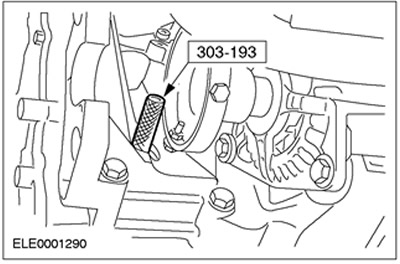

12. Установите специальный инструмент. Извлеките заглушку из блока цилиндров и установите специальный инструмент.
![](https://www.fordbook.ru/img/focus/2196.jpg)
13.
ПРИМЕЧАНИЕ: Проворачивать коленчатый вал следует в нормальном направлении его вращения.
Проверните коленчатый вал в положение верхней мертвой точки. Медленно проверните коленчатый вал до упора.
14.
ПРЕДОСТЕРЕЖЕНИЕ: В процессе установки специального инструмента проворачивание коленчатого вала не допускается.
ПРЕДОСТЕРЕЖЕНИЕ: Перед блокировкой специального инструмента удостоверьтесь в том, что коленчатый вал находится в положении верхней мертвой точки (в.м.т.).
ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности установки специального инструмента.
Используя специальный инструмент, застопорьте коленчатый вал.
![](https://www.fordbook.ru/img/focus/2197.jpg)
15. Опустите автомобиль.

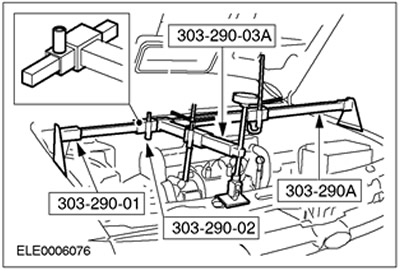

16. Установите специальные инструменты.
![](https://www.fordbook.ru/img/focus/2198.jpg)
Автомобили, изготовленные вплоть до 04.2001 г.

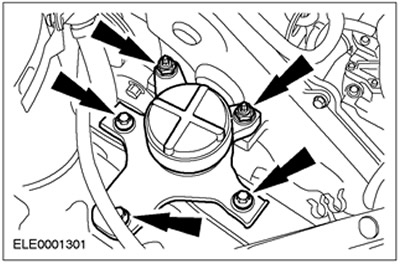

17. Снимите переднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/2199.jpg)

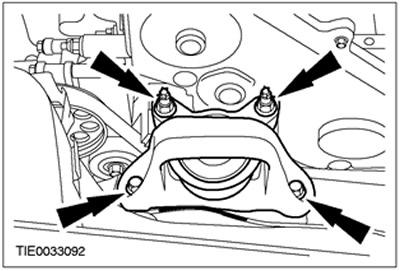

Автомобили, изготовленные начиная с 04.2001 г.
18. Снимите переднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/2200.jpg)
Все автомобили

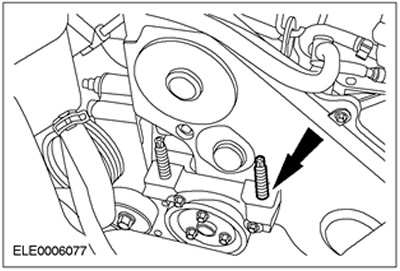

19. Выверните шпильку передней опоры двигателя.
![](https://www.fordbook.ru/img/focus/2201.jpg)

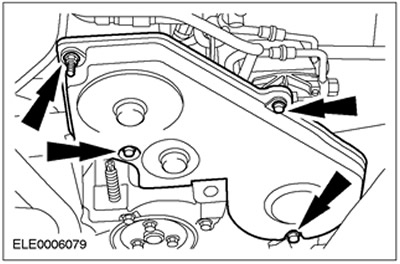

20. Снимите крышку ремня газораспределительного механизма.
![](https://www.fordbook.ru/img/focus/2202.jpg)
21. Установите специальный инструмент.
![](https://www.fordbook.ru/img/focus/2203.jpg)

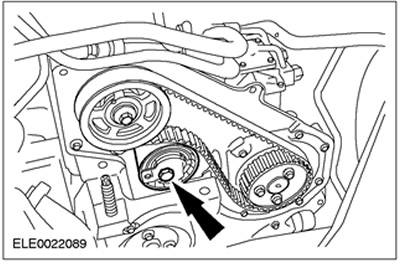

22. Снимите натяжитель ремня газораспределительного механизма.
![](https://www.fordbook.ru/img/focus/2204.jpg)
Двигатели с механическим натяжителем ремня газораспределительного механизма
23. Отбракуйте натяжитель ремня газораспределительного механизма за его дальнейшей ненадобностью.
Все автомобили
24. Снимите ремень газораспределительного механизма и отбракуйте его за его дальнейшей ненадобностью.

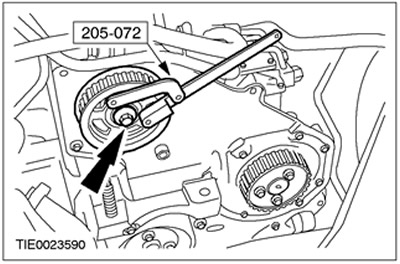

25. Используя специальный инструмент, отпустите болт крепления шкива распределительного вала на пять оборотов.
![](https://www.fordbook.ru/img/focus/2205.jpg)

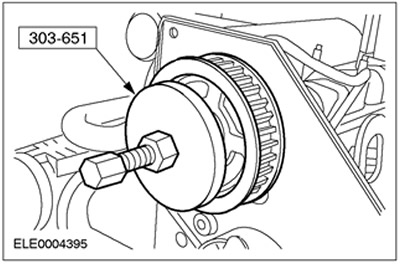

26. Используя специальный инструмент, отпустите шкив распределительного вала.
![](https://www.fordbook.ru/img/focus/2206.jpg)
Установка
Все автомобили
1.

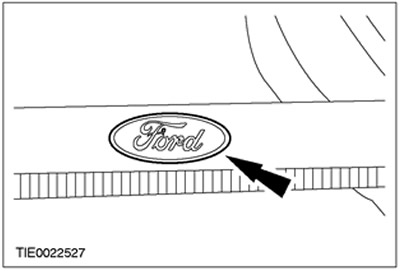

ПРИМЕЧАНИЕ: Устанавливать следует только ремни газораспределительного механизма новейшего типа. Их можно распознать по лазерной гравировке эмблемы компании Ford.
Проверьте новый ремень газораспределительного механизма.
![](https://www.fordbook.ru/img/focus/2207.jpg)
Двигатели с механическим натяжителем ремня газораспределительного механизма
2. Установите новый автоматический натяжитель ремня газораспределительного механизма.
Все автомобили
3. Проверьте автоматический натяжитель ремня газораспределительного механизма.
- 1.Удостоверьтесь в том, что стрелка натяжителя свободно поворачивается по часовой стрелке.
- 2.Стрелка показывает поворот натяжителя против часовой стрелки.
![](https://www.fordbook.ru/img/focus/2208.jpg)
4.
ПРИМЕЧАНИЕ: Переместите регулировочный рычаг натяжителя ремня газораспределительного механизма в положение «3 часа».

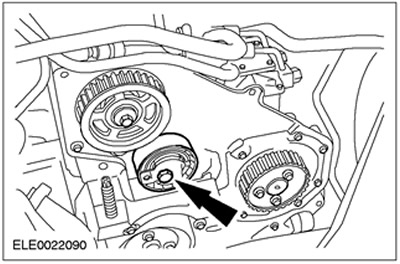

Установите натяжитель ремня газораспределительного механизма и затяните болт усилием руки.
![](https://www.fordbook.ru/img/focus/2209.jpg)
5.
ПРЕДОСТЕРЕЖЕНИЕ: Никогда не устанавливайте использованный ремень газораспределительного механизма.
ПРЕДОСТЕРЕЖЕНИЕ: Установите ремень газораспределительного механизма таким образом, чтобы стрелки были обращены в направлении вращения двигателя.
ПРЕДОСТЕРЕЖЕНИЕ: Устанавливать ремень газораспределительного механизма следует только после охлаждения двигателя до наружной температуры.
ПРИМЕЧАНИЕ: Установите новый ремень газораспределительного механизма.
Наденьте ремень газораспределительного механизма.

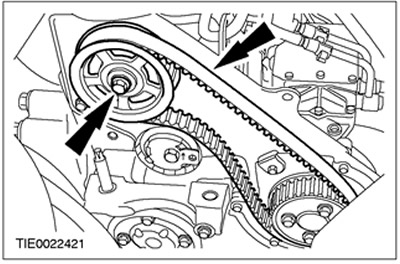

6.
ПРИМЕЧАНИЕ: Шкив распределительного вала должен быть способен свободно проворачиваться на конусе распределительного вала.
Затяните болт шкива распределительного вала усилием руки и затем отпустите на 1/2 оборота.
![](https://www.fordbook.ru/img/focus/2210.jpg)
7.
ПРИМЕЧАНИЕ: Используя торцовый ключ, сохраняйте натяжение до тех пор, пока болт натяжителя не будет затянут.

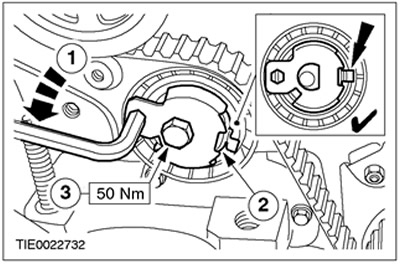

Натяните ремень газораспределительного механизма.
- 1.Повернитесь регулировочный рычаг натяжителя ремня газораспределительного механизма в направлении против часовой стрелки, чтобы слегка натянуть ремень газораспределительного механизма.
- 2.Стрелка должна располагаться между сторонами окна.
- 3.Затяните болт крепления натяжителя ремня газораспределительного механизма.
![](https://www.fordbook.ru/img/focus/2211.jpg)

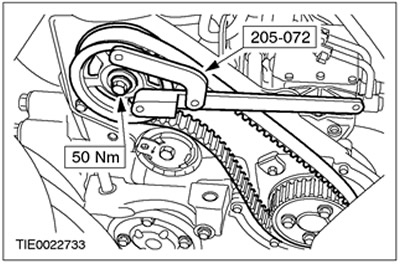

8. Используя специальный инструмент, затяните болт крепления шкива распределительного вала.
![](https://www.fordbook.ru/img/focus/2212.jpg)

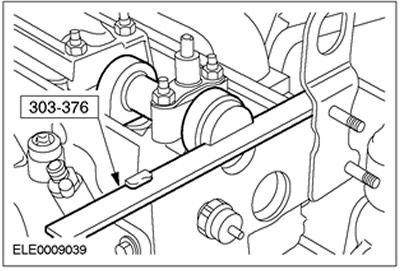

9. Снимите специальный инструмент.
![](https://www.fordbook.ru/img/focus/2213.jpg)
10. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

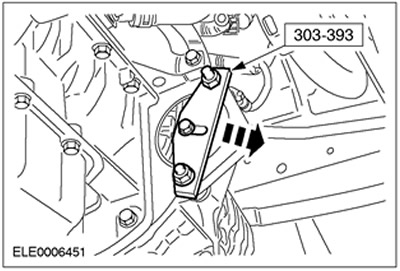

11. Отпустите специальный инструмент.
![](https://www.fordbook.ru/img/focus/2214.jpg)
12. Снимите специальный инструмент.
![](https://www.fordbook.ru/img/focus/2215.jpg)

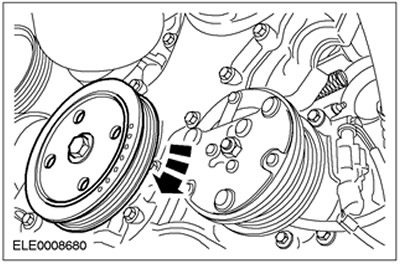

13.
ПРИМЕЧАНИЕ: Проворачивать коленчатый вал следует в нормальном направлении его вращения.
ПРИМЕЧАНИЕ: Используя краску или жидкость для корректировки ошибок при печатании, отметьте шкив коленчатого вала, чтобы показать верхнюю мертвую точку (в.м.т.).
Проверните коленчатый вал на шесть оборотов.
![](https://www.fordbook.ru/img/focus/2216.jpg)
14. Установите специальный инструмент.
![](https://www.fordbook.ru/img/focus/2217.jpg)
15.
ПРИМЕЧАНИЕ: Проворачивать коленчатый вал следует в нормальном направлении его вращения.
Проверните коленчатый вал в положение верхней мертвой точки. Медленно проверните коленчатый вал до упора.

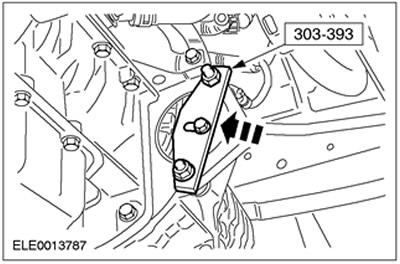

16.
ПРЕДОСТЕРЕЖЕНИЕ: В процессе установки специального инструмента проворачивание коленчатого вала не допускается.
ПРЕДОСТЕРЕЖЕНИЕ: Перед блокировкой специального инструмента удостоверьтесь в том, что коленчатый вал находится в положении верхней мертвой точки (в.м.т.).
ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности установки специального инструмента.
Используя специальный инструмент, застопорьте коленчатый вал.
![](https://www.fordbook.ru/img/focus/2218.jpg)
17. Опустите автомобиль.

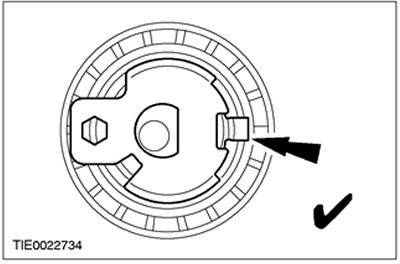

18.
ПРИМЕЧАНИЕ: Стрелка автоматического натяжителя может слегка перемещаться вверх в окне.
Убедитесь в том, что стрелка автоматического натяжителя располагается между сторонами окна.
- 1.Если стрелка указателя находится в окне, перейдите к следующему пункту.
- 2.Если стрелка указателя находится не в окне, повторите процедуру, начиная с предыдущих пунктов.
![](https://www.fordbook.ru/img/focus/2219.jpg)
19. Установите специальный инструмент. Если специальный инструмент не может быть установлен, повторите процедуру, начиная с предыдущих пунктов.
![](https://www.fordbook.ru/img/focus/2220.jpg)
20. Снимите специальные инструменты.

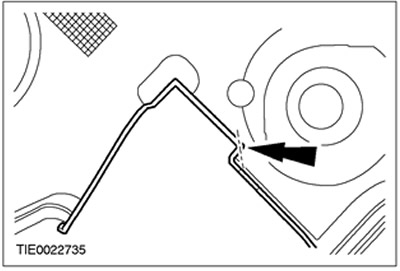

21.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите крышку ремня газораспределительного механизма.
ПРИМЕЧАНИЕ: Доработка крышки ремня газораспределительного механизма требуется только в том случае, если был установлен механический натяжитель ремня газораспределительного механизма.
Используя подходящий напильник, доработайте крышку ремня газораспределительного механизма.
![](https://www.fordbook.ru/img/focus/2221.jpg)

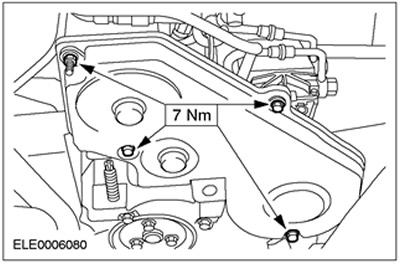

22. Установите крышку ремня газораспределительного механизма.
![](https://www.fordbook.ru/img/focus/2222.jpg)

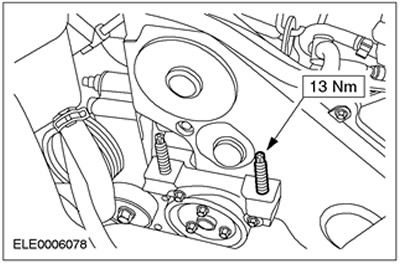

23. Установите шпильку передней опоры двигателя.
![](https://www.fordbook.ru/img/focus/2223.jpg)
Автомобили, изготовленные вплоть до 04.2001 г.
24. Установите переднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/2224.jpg)

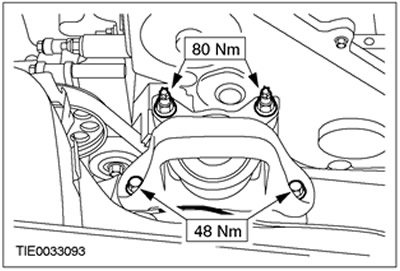

Автомобили, изготовленные начиная с 04.2001 г.
25. Установите переднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/2225.jpg)
Все автомобили
26. Снимите специальные инструменты.
![](https://www.fordbook.ru/img/focus/2226.jpg)
27. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

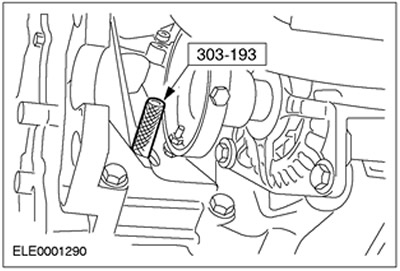

28. Снимите специальный инструмент и установите заглушку.
![](https://www.fordbook.ru/img/focus/2227.jpg)

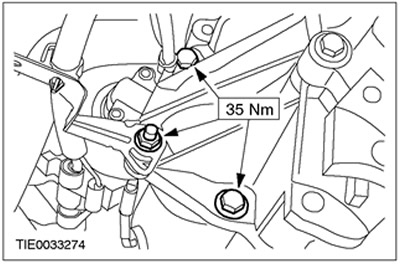

29. Подсоедините стартер.
![](https://www.fordbook.ru/img/focus/2228.jpg)
30. Установите муфту генератора.
![](https://www.fordbook.ru/img/focus/2229.jpg)
31. Наденьте ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

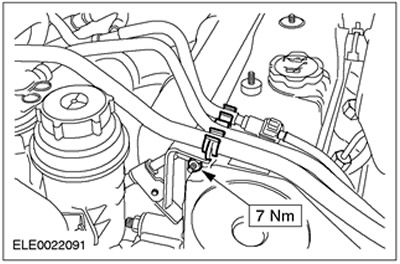

32. Подсоедините кронштейн крепления трубопровода усилителя рулевого управления к головке цилиндров.
![](https://www.fordbook.ru/img/focus/2230.jpg)

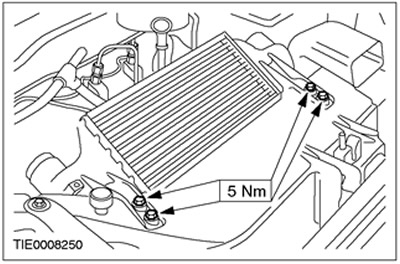

33. Установите охладитель наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/2231.jpg)

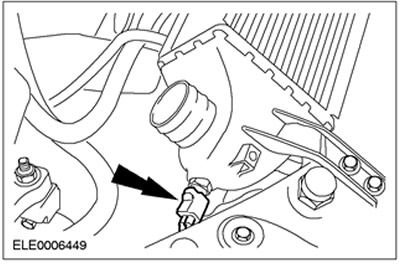

34. Состыкуйте штекерный разъем датчика температуры воздухозабора (IAT).
![](https://www.fordbook.ru/img/focus/2232.jpg)

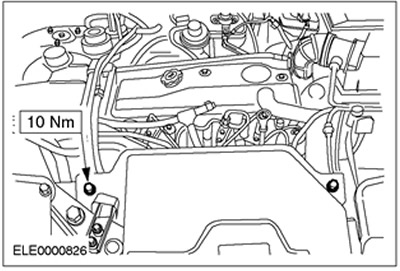

35. Установите крышку охладителя наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/2233.jpg)

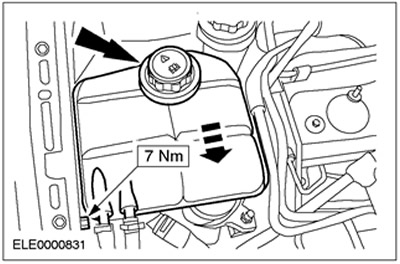

36. Установите расширительный бачок системы охлаждения.
![](https://www.fordbook.ru/img/focus/2234.jpg)
37. Установите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.
38. Подсоедините провод массы аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
